Unité de commande supplémentaire Bosch SB7 (AK Regeltechnik)

Nous proposons ici de nouveaux distributeurs à double effet de rechange pour le système Bosch SB7. Il s'agit d'une version améliorée par AK Regeltechnik. Elle offre une fuite interne réduite et les raccords de travail sont également positionnés de manière identique aux vannes Bosch d'origine. Cela signifie qu'une tuyauterie potentiellement déjà existante n'a pas besoin d'être modifiée.

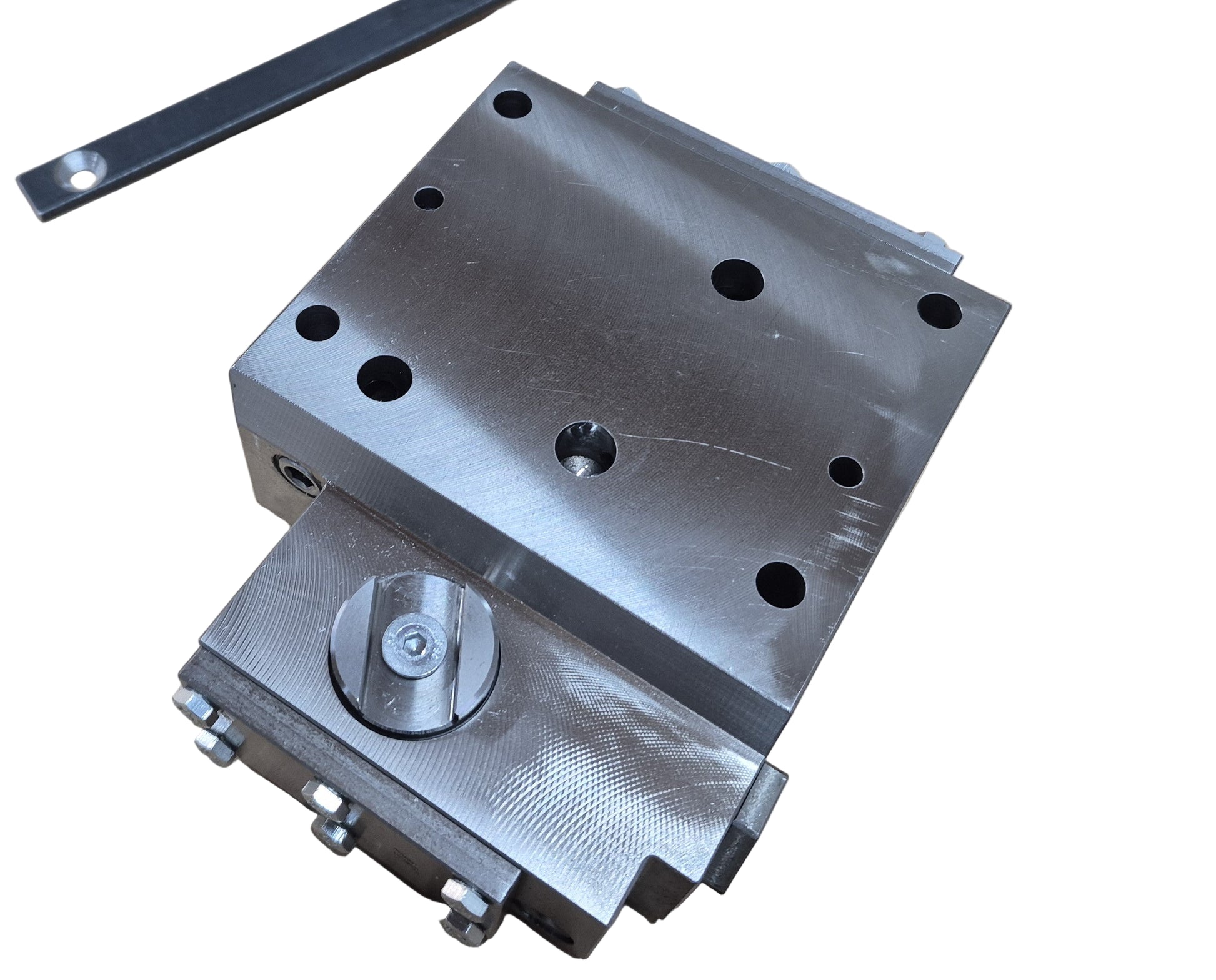

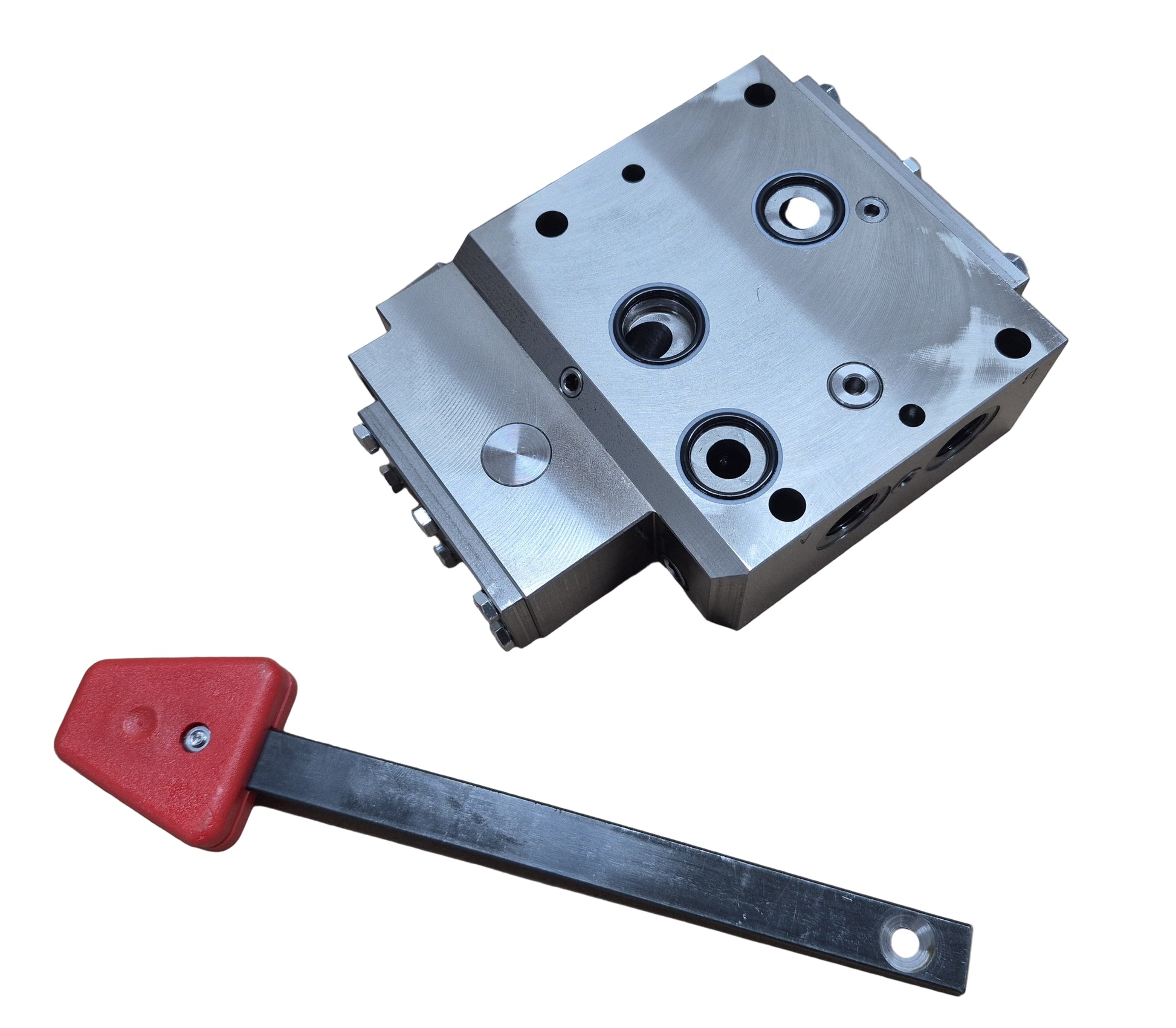

De plus, la position et la commande du levier ont été améliorées par rapport à la version originale. Cela devrait mieux convenir aux tracteurs utilisant une tringlerie pour la commande.

En principe, ils conviennent à différents tracteurs et fabricants.

Il s'agit d'une vanne 5/4 voies, comme les vannes Bosch d'origine. Elle dispose des positions lever, neutre, abaisser et flottante.
Le distributeur possède une coupure hydraulique de fin de course sur la connexion A, ce qui signifie qu'à l'atteinte de la pression maximale, le distributeur se déverrouille et revient automatiquement en position neutre. Cela correspond à la fonction des distributeurs SB7 d'origine.

La position A est verrouillée.

La position abaisser est également verrouillée. En passant au-delà de la position abaisser, la position flottante verrouillée est activée (les raccords consommateurs A et B sont reliés entre eux vers le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée aussi bien pour les vérins à double effet que pour les vérins à simple effet.

Le distributeur s'intègre simplement dans le système existant avec des goujons plus longs.

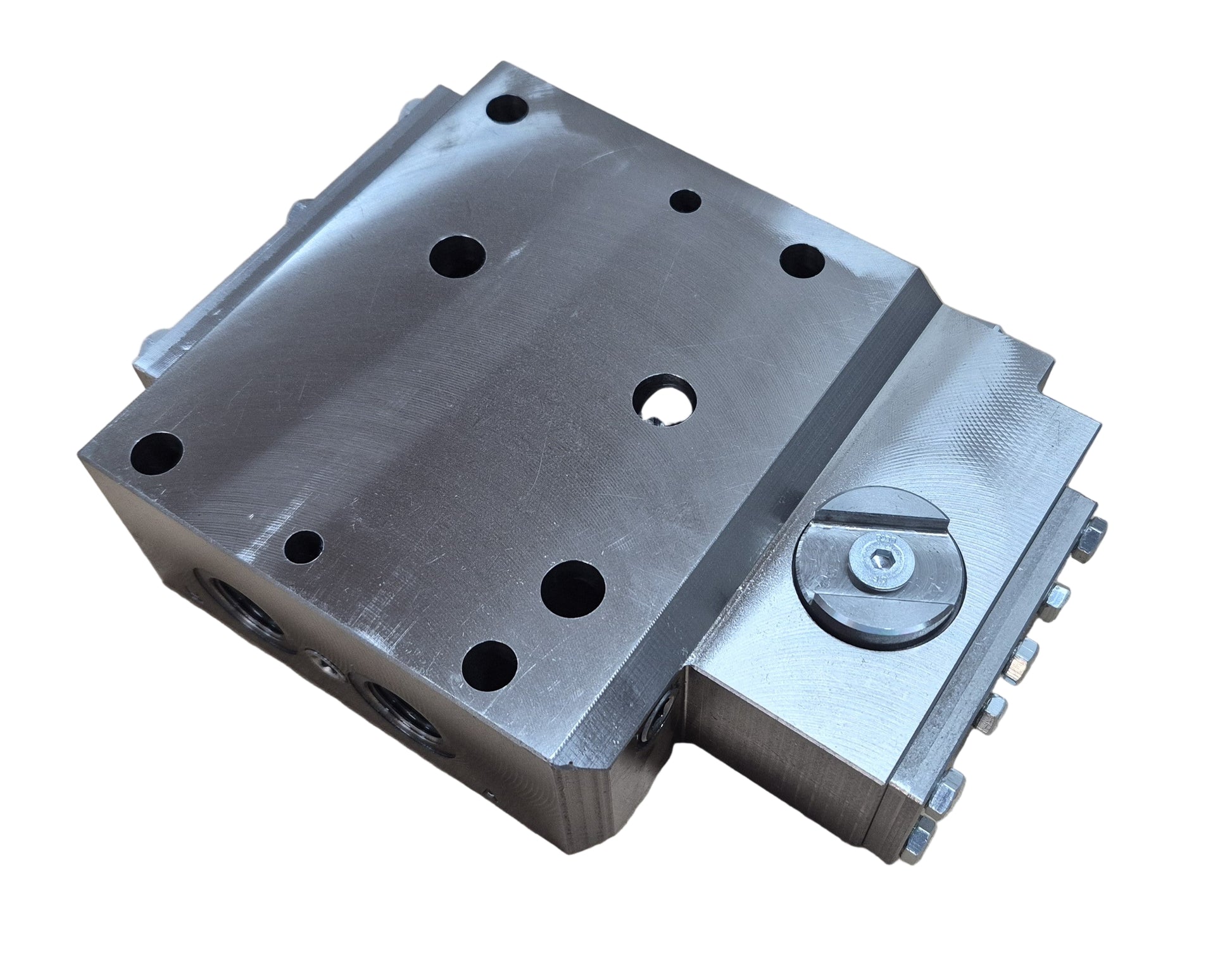

Le distributeur possède des raccords de travail en bas (comme l'original) et en haut. Grâce aux raccords supérieurs, il peut également être utilisé dans des espaces réduits près du bras d'essieu.

Il convient à différents tracteurs des fabricants suivants (liste éventuellement incomplète) :
IHC ; Deutz ; Fendt ; Eicher ; Schlüter ; MB Trac ; Güldner ; Kramer ; Lindner ; Steyr ; Porsche ;

Données techniques :
Pression de service max. [bar] : 250
Pression de retour max. [bar] : 50
Débit nominal [l/min] : 60
Couple de serrage [Nm] : 30
Recouvrement : positif
Raccords [mm] : M18 x 1,5
