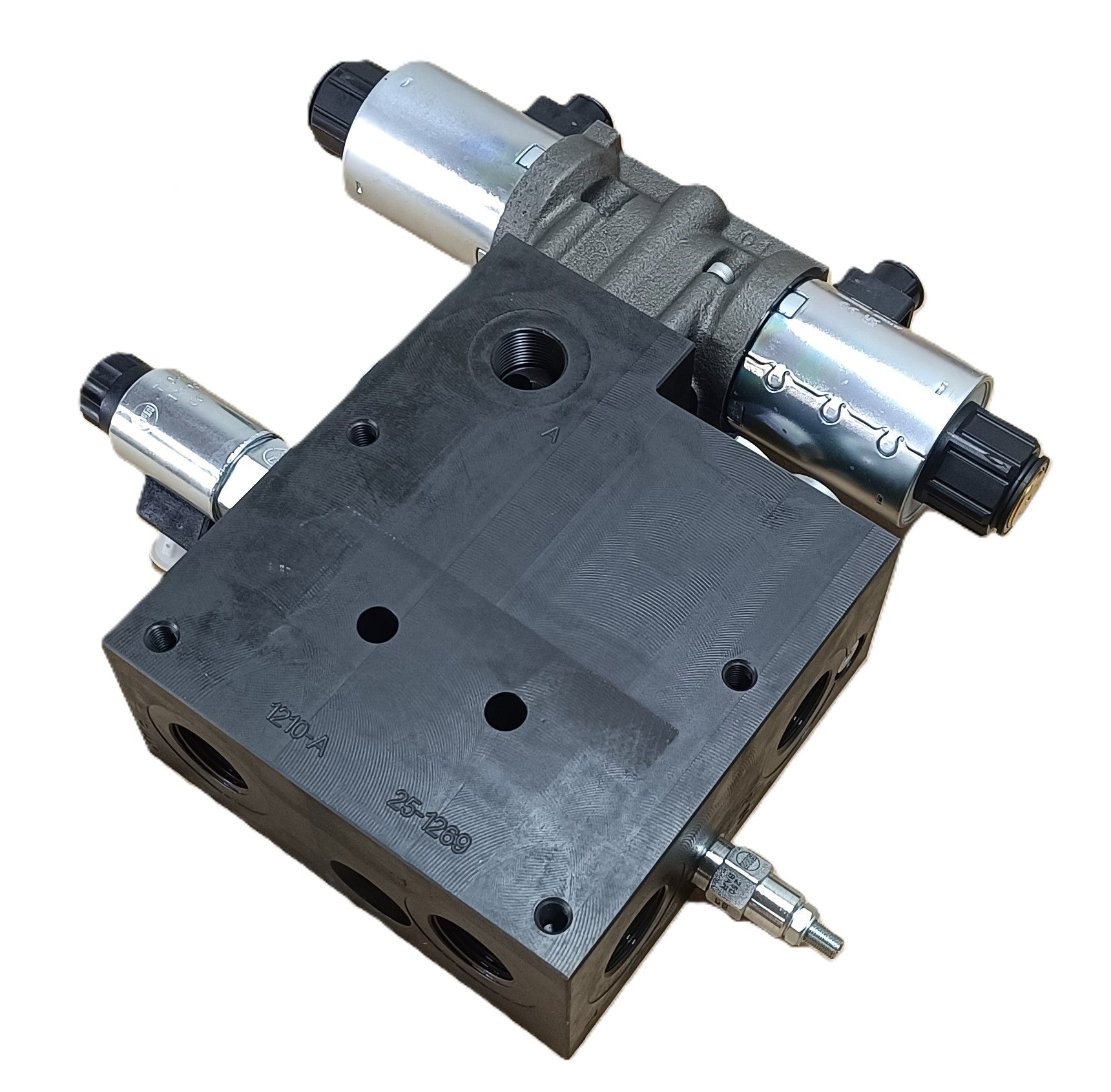

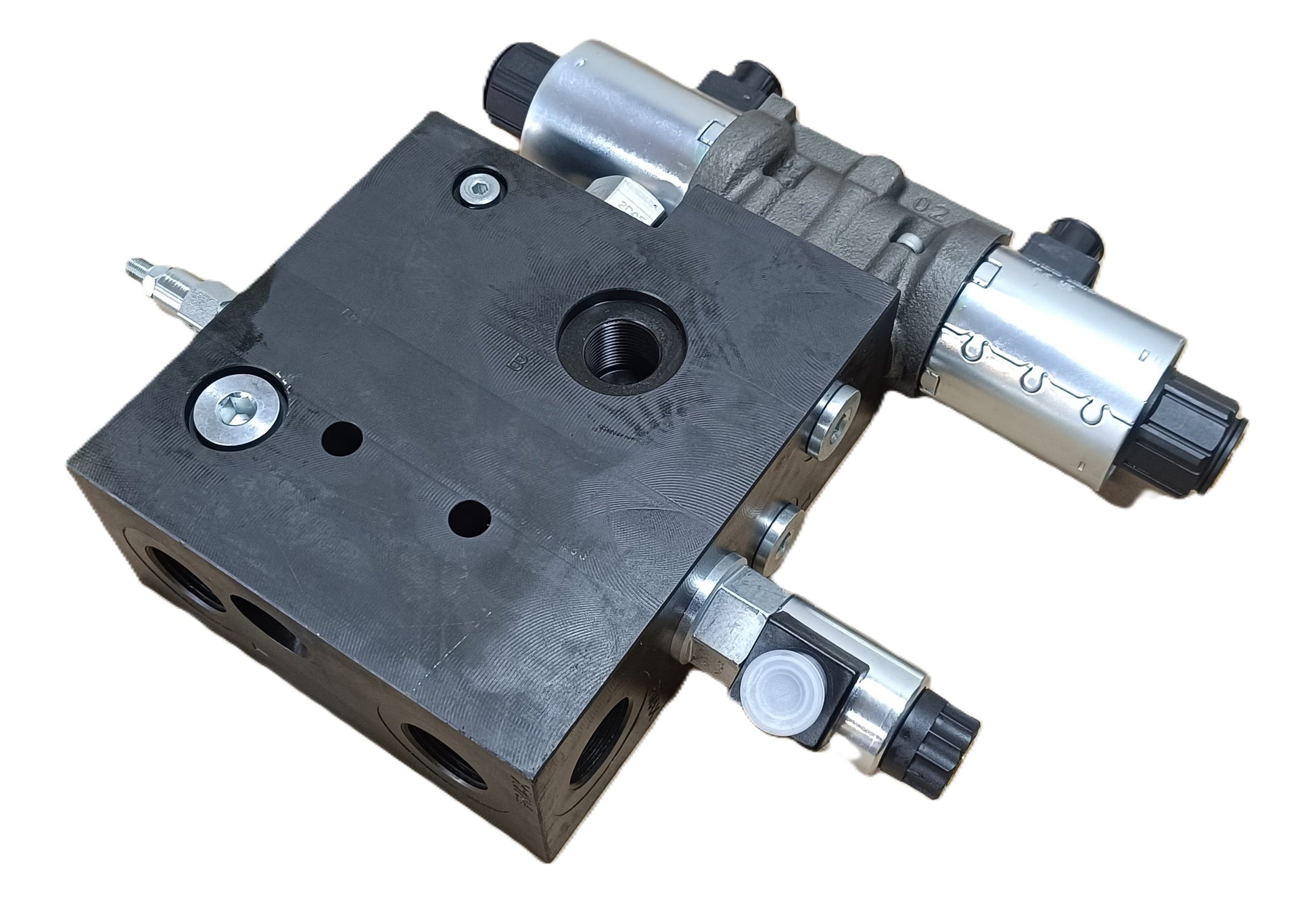

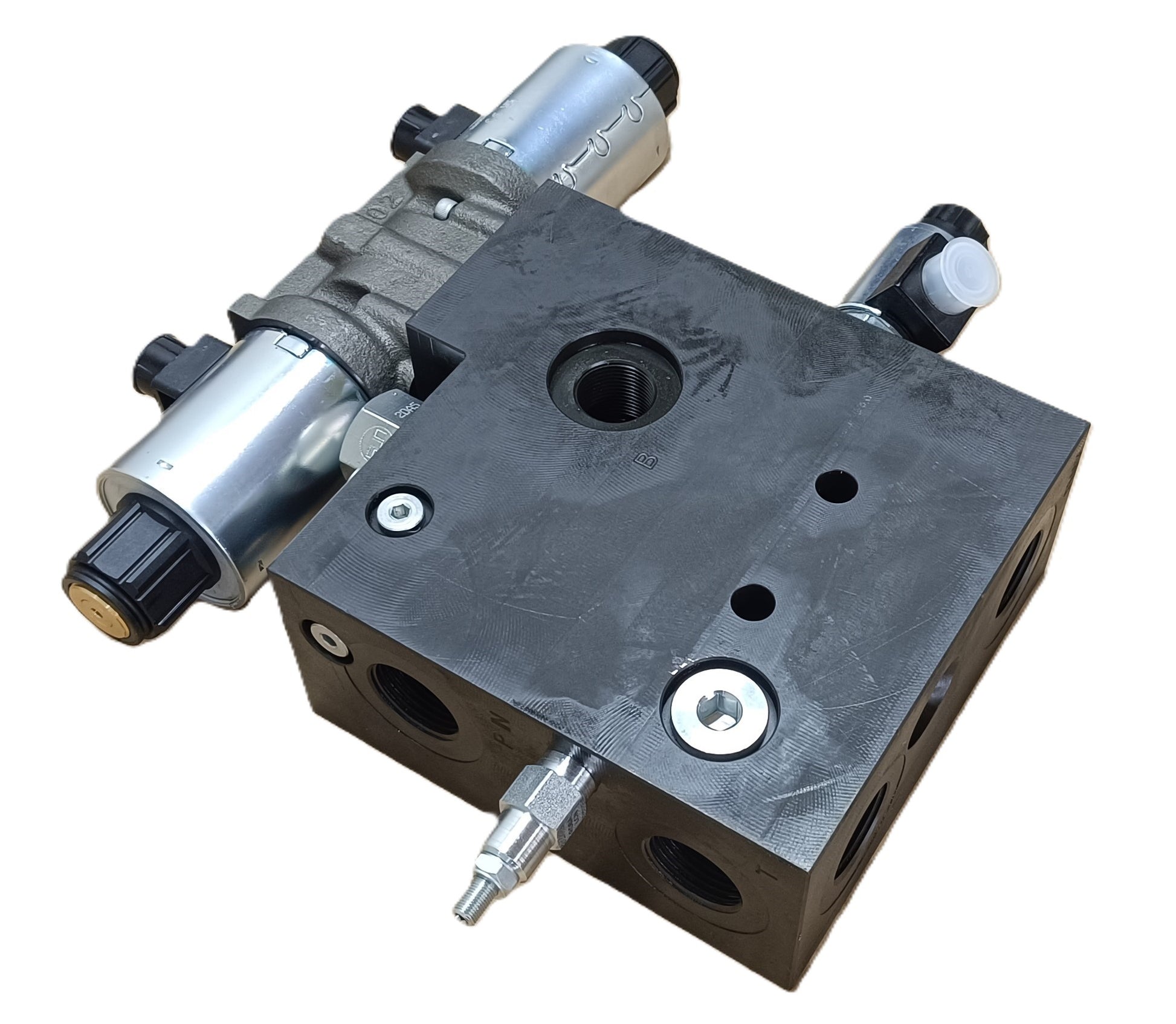

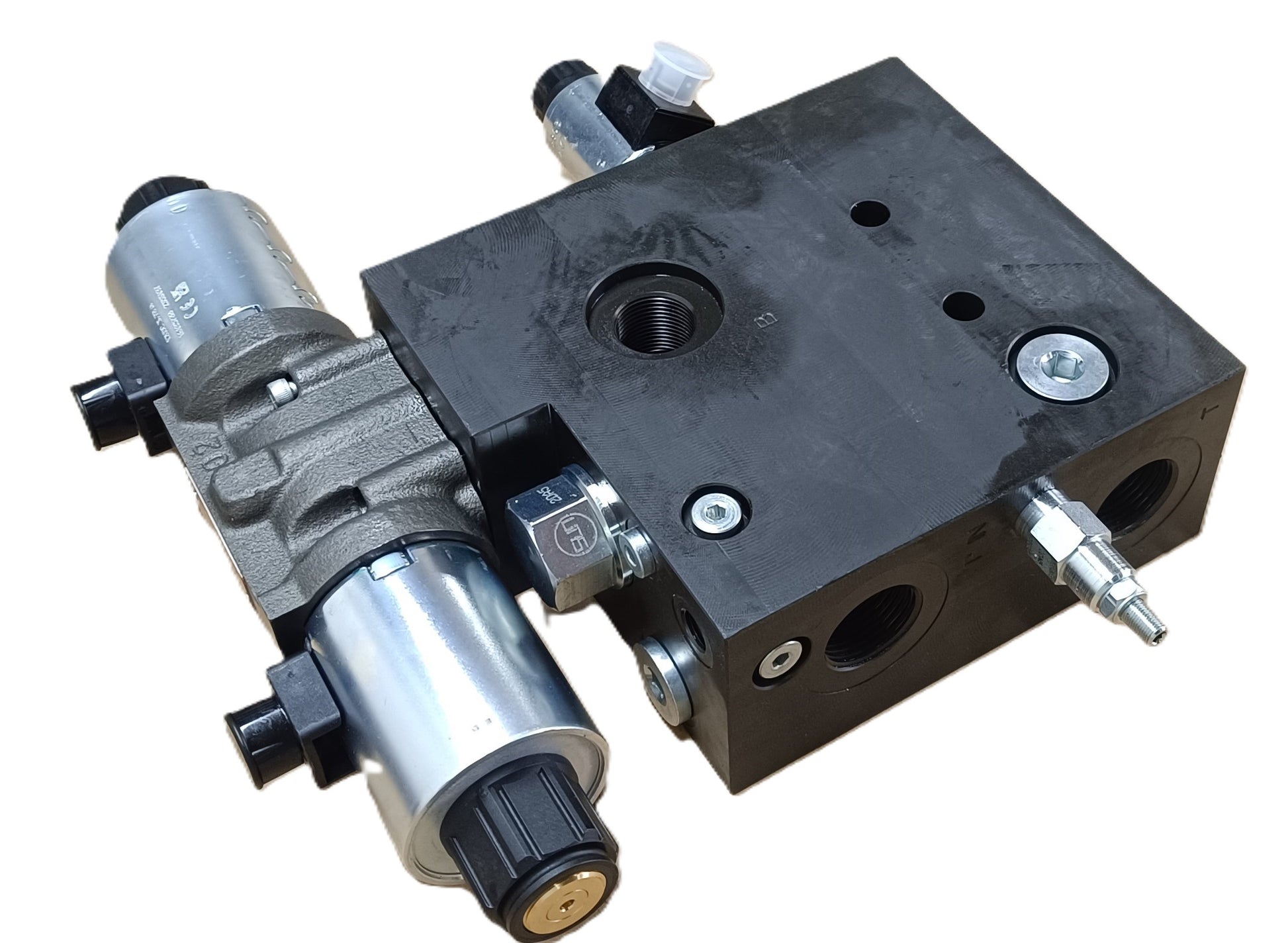

Valvola di regolazione corrente elettrico-proporzionale a 2 vie per altoparlanti fino a 240 l/min e 350 bar

Vendiamo qui regolatori di corrente proporzionali elettrici già assemblati con controllo.
Il sistema può essere utilizzato per regolare a distanza la portata volumetrica idraulica. In questo modo, ad esempio, è possibile impostare la velocità di rotazione dei motori idraulici o la portata volumetrica nelle valvole idrauliche.

Questo sistema ha alcune particolarità:

• Può generare un segnale LS, quindi non necessita di una valvola di percorso (unità di controllo) per l'alimentazione dell'olio e può essere collegato direttamente in parallelo alla pompa.
  • Grazie al segnale LS "reale", riduce significativamente il carico sui sistemi idraulici e, se necessario, diminuisce il fabbisogno di potenza.
• Grazie a una bilancia di pressione integrata, è compensato in pressione e regola il flusso volumetrico indipendentemente dalla caduta di pressione
• Una valvola di deviazione opzionale estende la valvola a una valvola di deviazione proporzionale elettrica (a doppio effetto)
• Molto ampio intervallo di pressione fino a 350 bar

È adatto per espandere i sistemi LS esistenti con un circuito ausiliario idraulico molto potente.

Per le seguenti applicazioni il sistema può essere utilizzato a titolo esemplificativo:

• Azionamento di un trinciaerba idraulico
• Italian Azionamento di una pompa idraulica
• Alimentazione a olio per azionamenti
• ecc.

Il sistema può essere utilizzato dove viene impiegato un sistema LS e il flusso volumetrico deve essere regolato in modo mirato.

Le seguenti opzioni speciali sono selezionabili tramite la configurazione sopra indicata

• Valvola di deviazione
  • Attraverso una valvola 4/3 a comando, il sistema si espande in un dispositivo di controllo proporzionale a doppio effetto. Ciò consente, ad esempio, di invertire i dispositivi.
• Controllo
  • Senza controllo
    • Qui deve essere fornito esternamente un segnale PWM al sistema per pilotare la valvola di regolazione della corrente
  • Consegnare solo amplificatori proporzionali
    • La valvola di regolazione della corrente può essere regolata direttamente con un segnale 0-10V o un potenziometro da 4k7
    • Inoltre, è possibile impostare i tempi di rampa
  • Con interruttore a bilanciere e potenziometro
    • Consegna inclusa amplificatore proporzionale
    • Controllo prefabbricato con interruttore principale e potenziometro per il comando del sistema.
  • Quando si ordina con valvola di commutazione, viene integrato un interruttore di selezione (sinistra/destra) nel corpo per la valvola di commutazione.
    • Nell'offerta è inoltre inclusa la prolunga da 2 m con spina a tre poli e un cavo di alimentazione da 5 m tra la scatola di regolazione e la valvola di controllo della corrente.
• Il sistema è completamente preassemblato e pronto all'uso immediatamente.


• Flusso volumetrico massimo:
  • Senza valvola a 4/3 vie

    • A scelta 160 l/min o 240 l/min
  • Con valvola a 4/3 vie
    • 160 l/min
• Pressione massima: 350 bar
• Limitazione della pressione regolabile: da 70 a 420 bar (impostazione predefinita 250 bar)
• Delta P-LS (pressione standby): 14 bar
• Dimensioni di collegamento
  • Pin (Ingresso)
    • 1“ BSP
  • Pmax (valvola di regolazione corrente in uscita)
    • 1“ BSP
  • A (Uscita valvola direzionale)
    • 3/4" BSP
  • B (Uscita valvola direzionale)
    • 3/4" BSP
  • T (linea di ritorno)
    • 1“ BSP
  • LS (Linea di segnale)
    • 1/4" BSP
• Temperatura dell'olio consentita: da -15 °C a 85 °C
• Classe di filtrazione richiesta: 19/17/14 secondo ISO 4406
• Dimensioni: Vedi disegno nella documentazione allegata
• Oli approvati: oli HLP, STOU, UTTO (sono ammessi solo oli minerali, altri oli solo previo consulto)
• Possibili segnali di ingresso
  • 12V: 0 a 1150 mA
  • 24V: 0 a 590 mA
  • 0-10V (opzionale)
    • Alla consegna incluso amplificatore proporzionale
  • 4k7 Potenziometro (opzionale)
    • Alla consegna incluso amplificatore proporzionale

Qui puoi scaricare la documentazione di accompagnamento!
