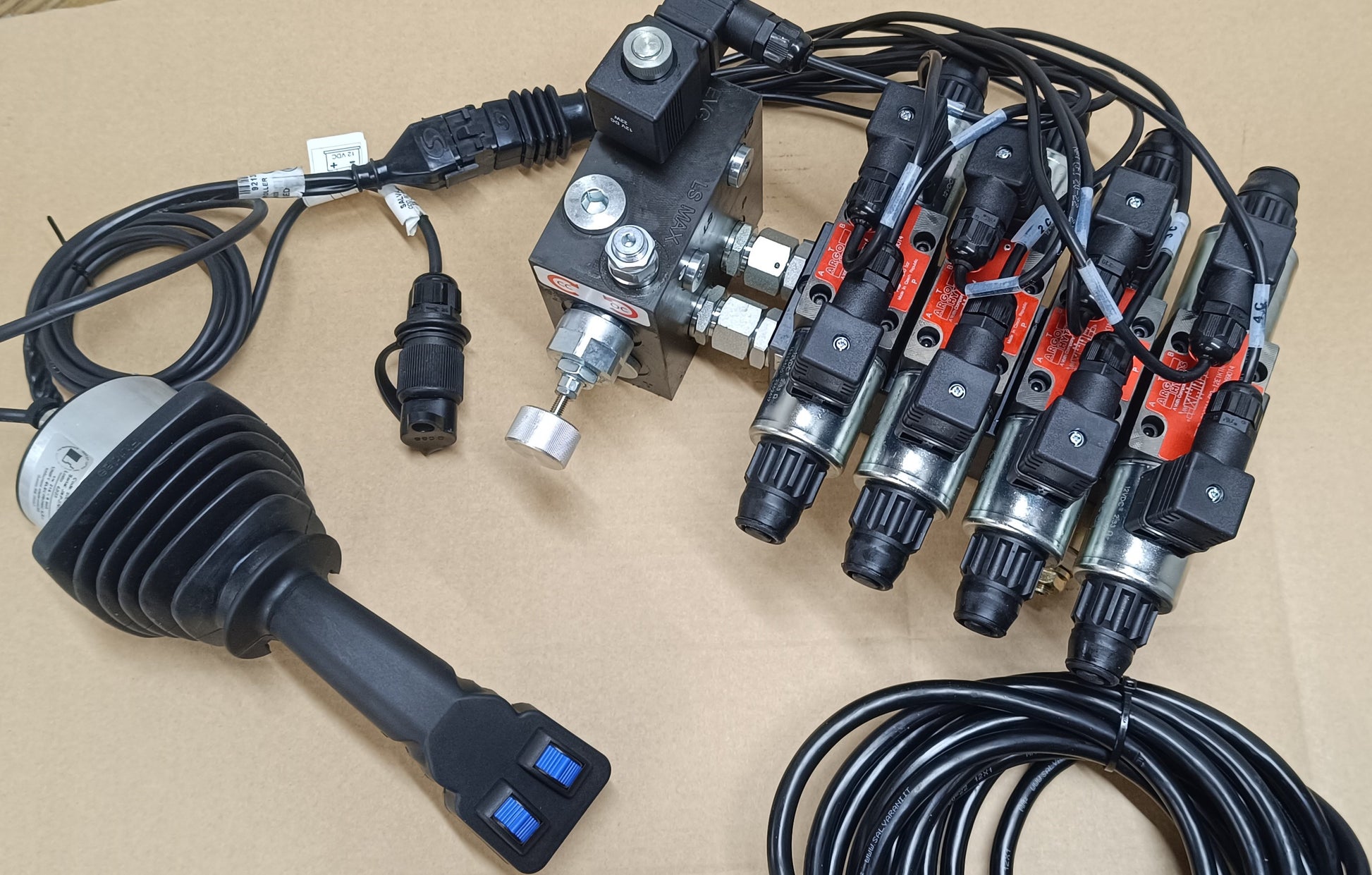

Blocco di comando elettrico proporzionale a 4 sezioni con joystick

Qui vengono offerti blocchi di comando già configurati con scatola di interruttori a levetta e relativo cablaggio.
Con il blocco di comando è possibile, ad esempio, controllare elettricamente e proporzionalmente gru, escavatori o macchinari simili.

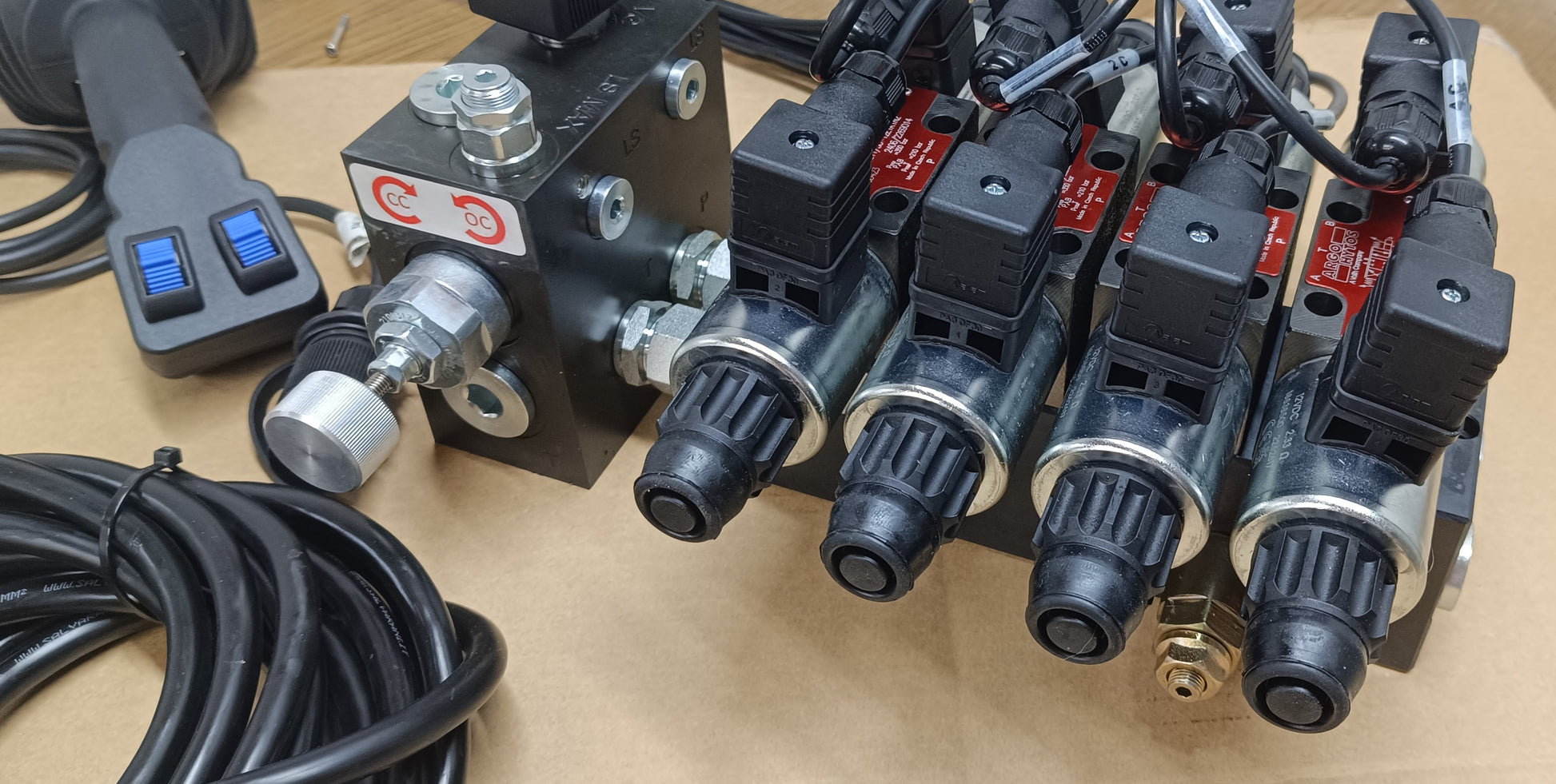

La funzione idraulica di base è garantita da un blocco NG06 con quattro sezioni a doppio effetto per qualsiasi funzione dei cilindri (a semplice e doppio effetto). Queste sezioni sono bloccate nella posizione neutra.

Grazie alla struttura, con un'alimentazione dell'olio adeguata è possibile azionare più funzioni contemporaneamente.

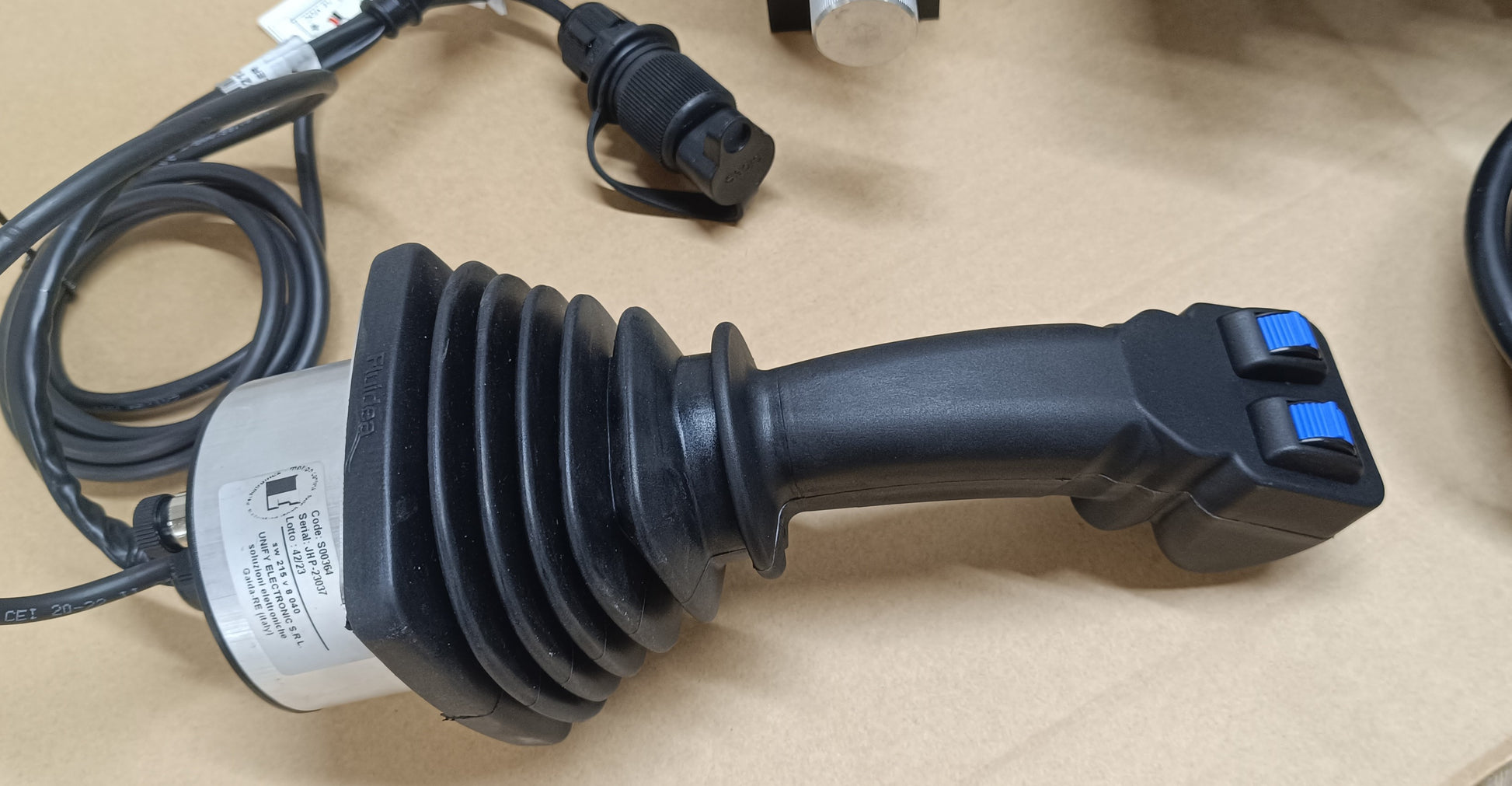

In questa offerta sono inclusi il comando con joystick e la relativa base. Il joystick dispone inoltre di due rotelle per le due funzioni supplementari aggiuntive.

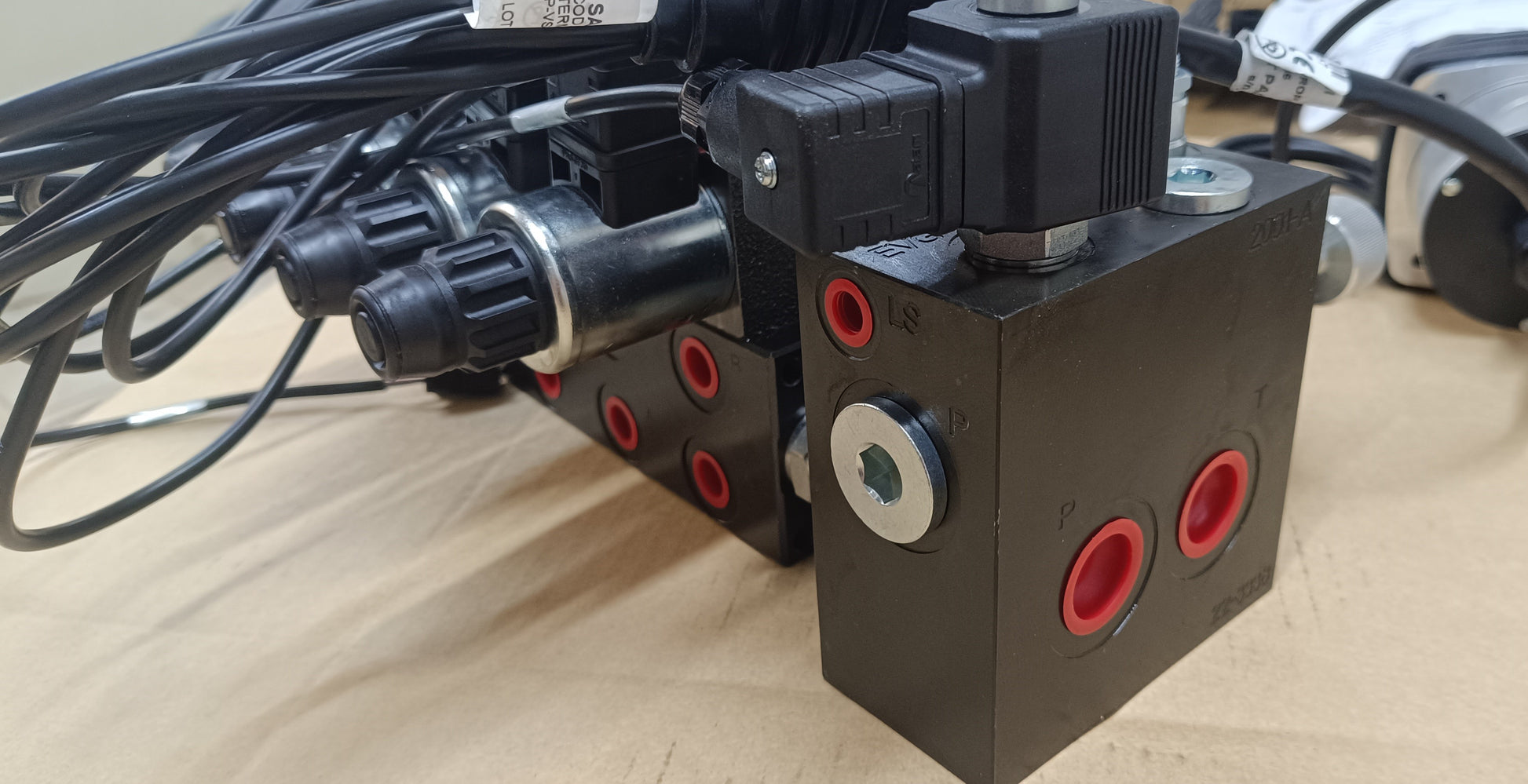

Il blocco centrale offre la tecnologia delle valvole necessaria per la commutazione tra il funzionamento LS e a portata costante. La commutazione avviene tramite una manopola.
Qui sono integrate anche lo smorzamento LS e la valvola di scarico LS.

La fornitura comprende inoltre un cavo di collegamento con connettore tripolare e il cavo di collegamento per i solenoidi (contrassegnato).È inoltre incluso un cavo di prolunga di cinque metri.

Il comando della valvola pilota (indicata nel cablaggio con la sigla EVG) è integrato nel joystick.

Dati tecnici:
- pressione LS max. regolabile: 100-290 bar
- portata volumetrica max. in funzionamento a portata costante: 100 l/min
- portata volumetrica max. in funzionamento LS: fino a 250 l/min
- portata volumetrica max. per sezione NG06: 40 l/min
- tensione di commutazione: 12 VDC

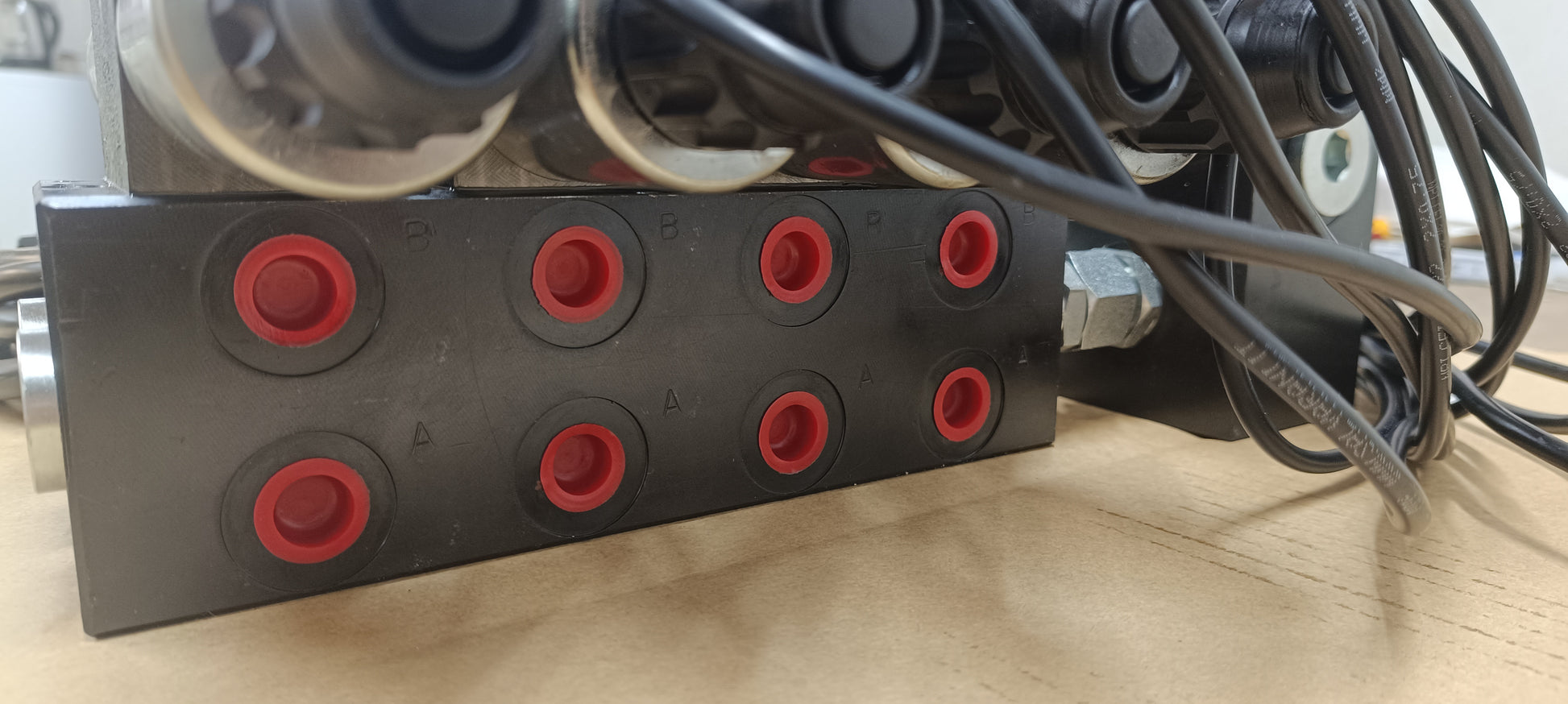

- attacchi P/T: 3/4" BSP
- attacchi di lavoro NG06: 3/8" BSP
- attacco LS: 1/4" BSP

Altre configurazioni sono disponibili su richiesta!
