Blocco di comando a 5 sezioni con comando 1x NG10 4xNG06, compatibile con LS

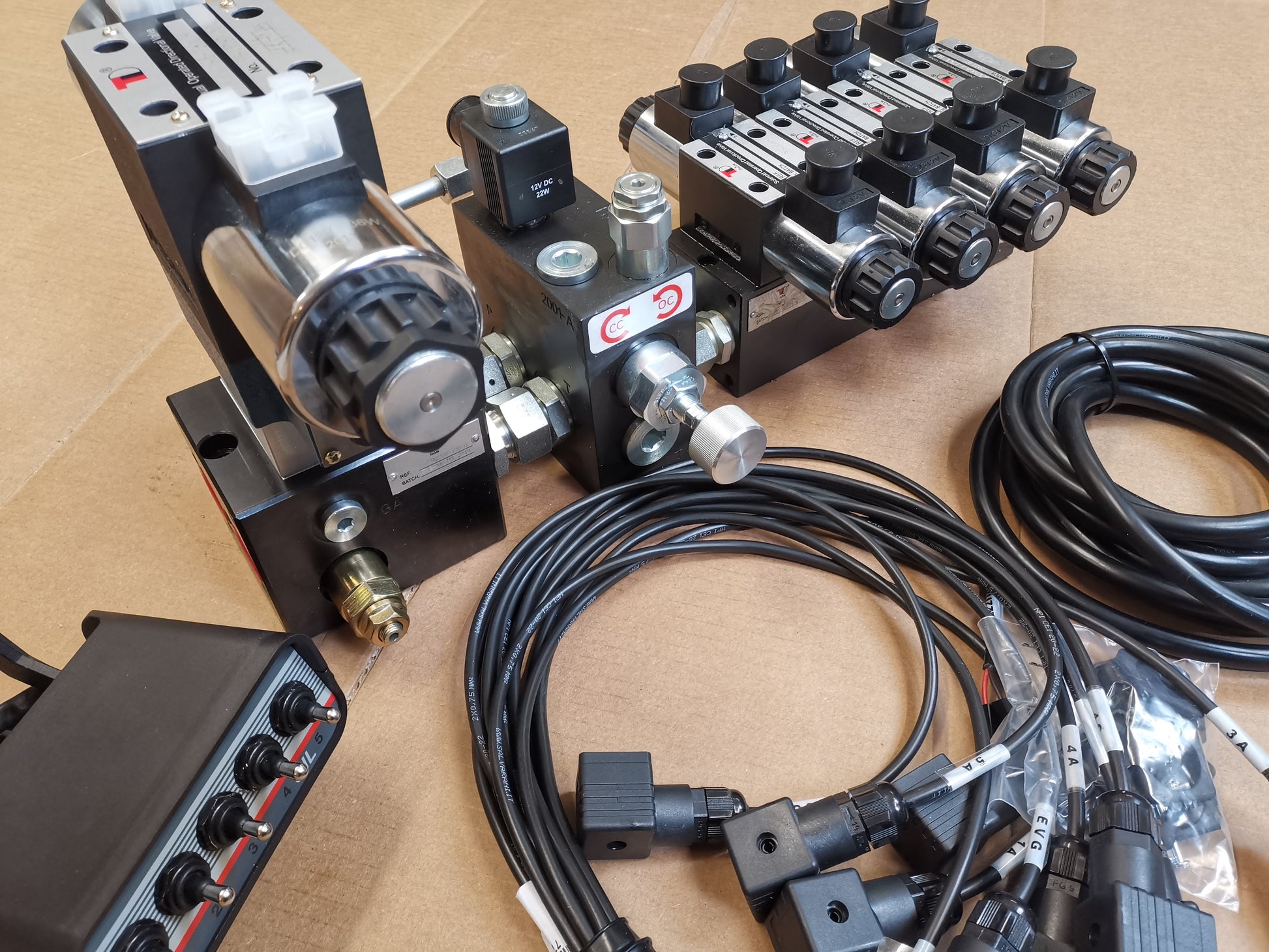

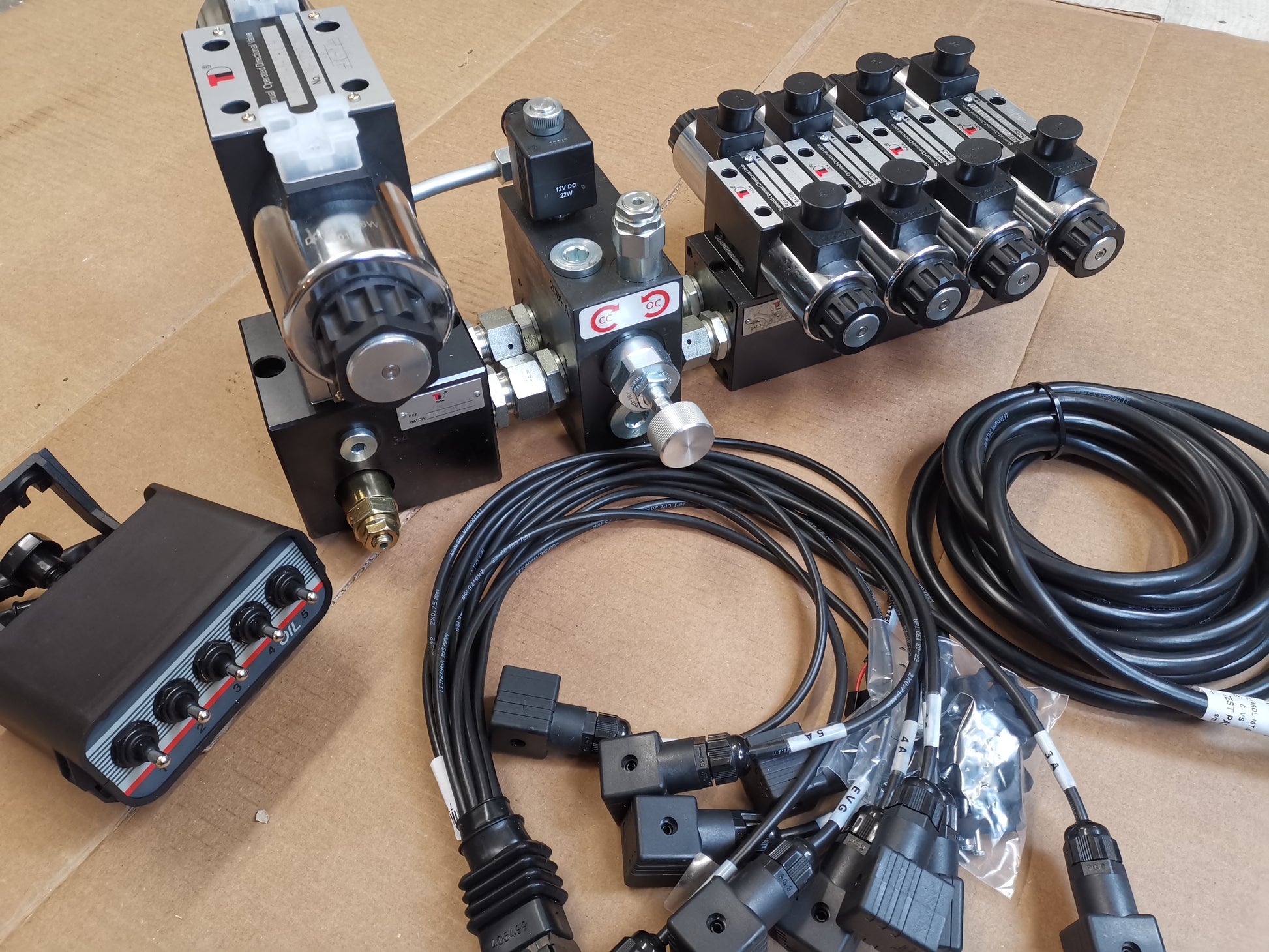

Qui vengono offerti blocchi di controllo preassemblati con scatola interruttore a bilanciere e cablaggio abbinato.
Con il blocco di comando è possibile, ad esempio, retrofitare un controllo elettroidraulico sul carro per liquami o su vari altri dispositivi.

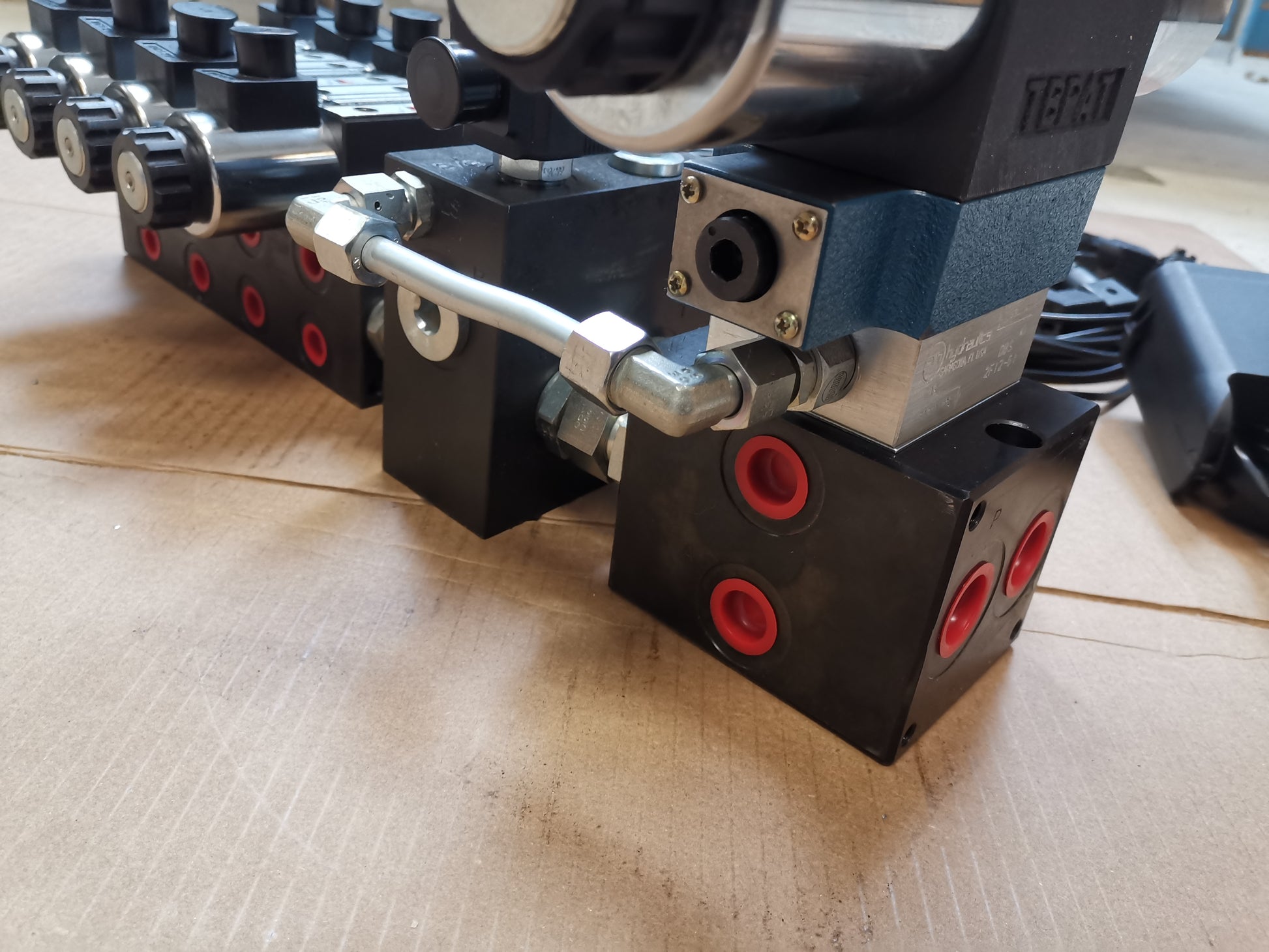

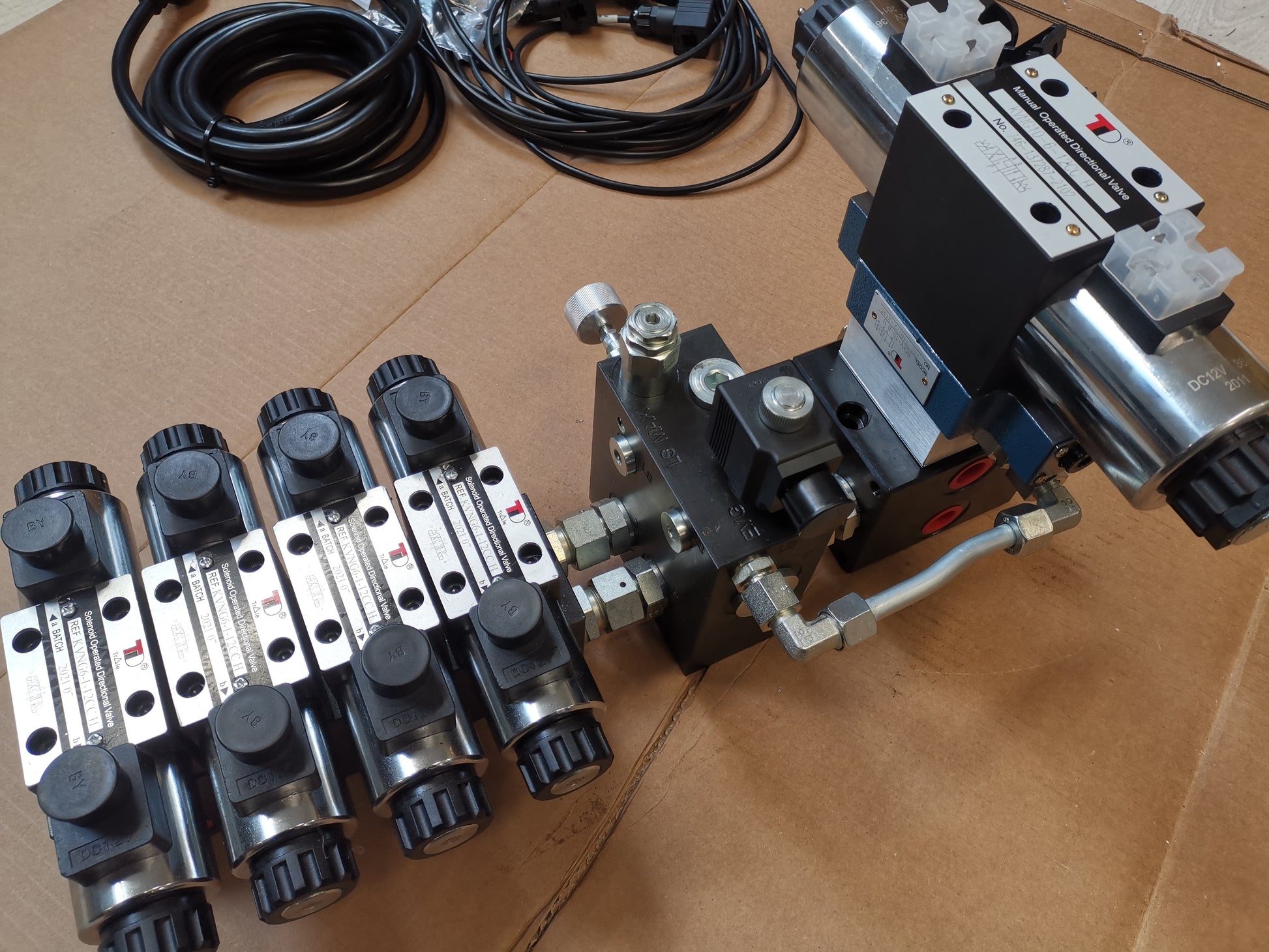

Il blocco di controllo è fondamentalmente composto da tre diverse aree.
La prima area è un grande blocco NG10 con una funzione NG10 a doppio effetto per motori idraulici (rilasciata in posizione di base).
Questa sezione dispone inoltre di una valvola di ritegno regolabile per limitare la portata volumetrica (e quindi la velocità di rotazione di un eventuale motore collegato) in questa sezione.

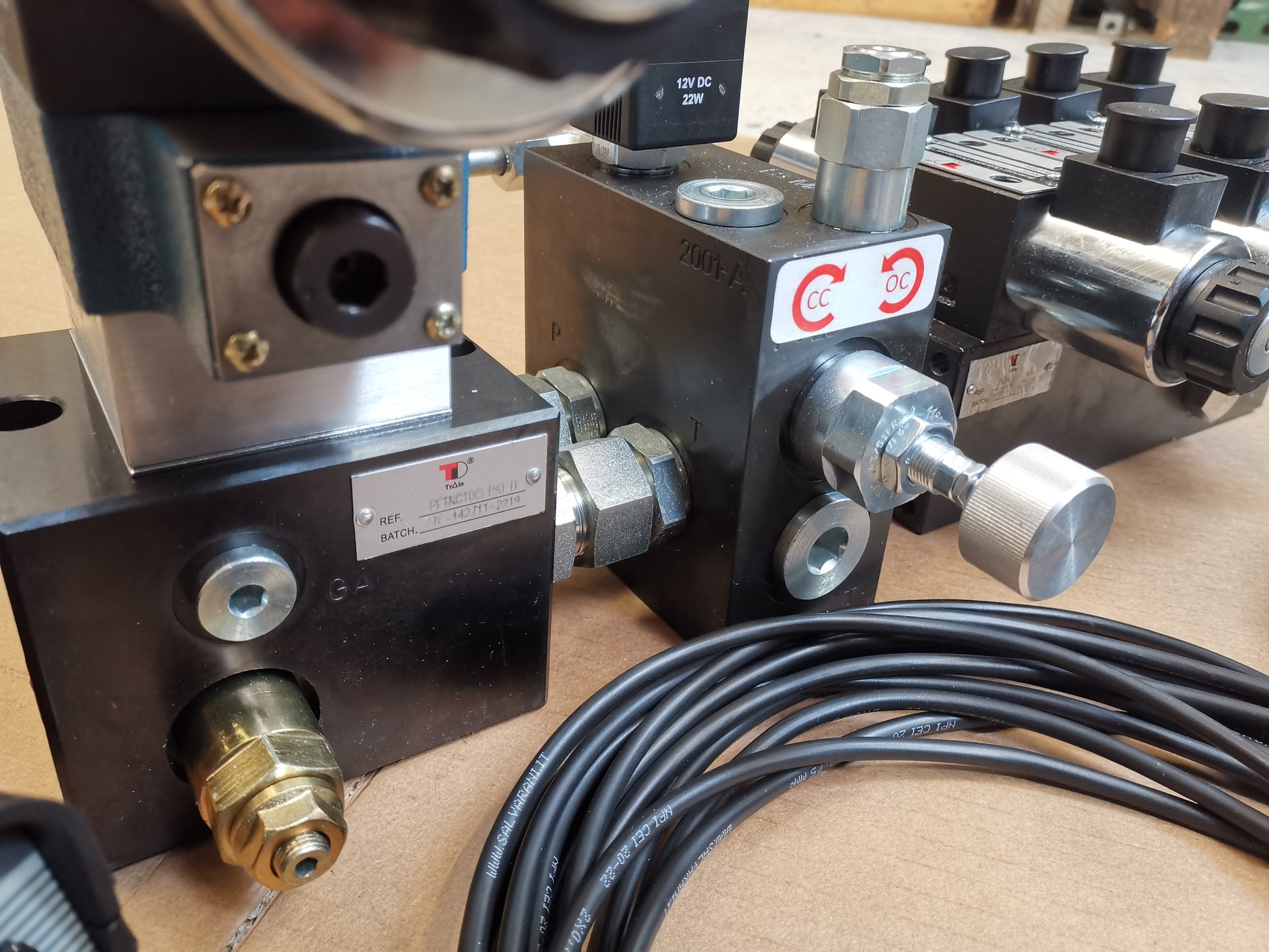

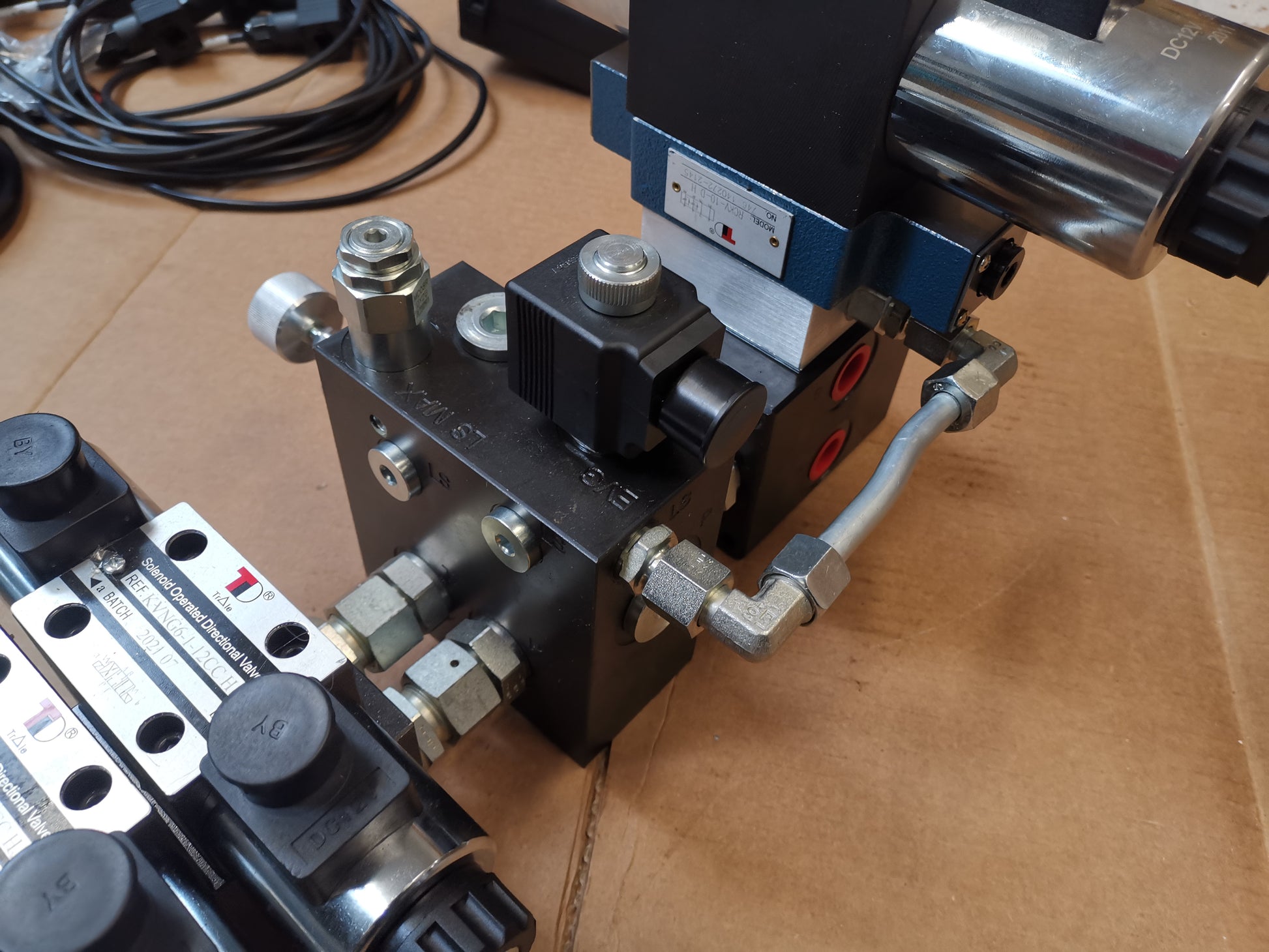

Il blocco centrale offre la tecnologia di valvole necessaria per il passaggio tra il funzionamento a LS e a corrente costante. Il passaggio avviene tramite una manopola.
Anche l'attenuazione LS e il sollievo LS sono integrati qui.

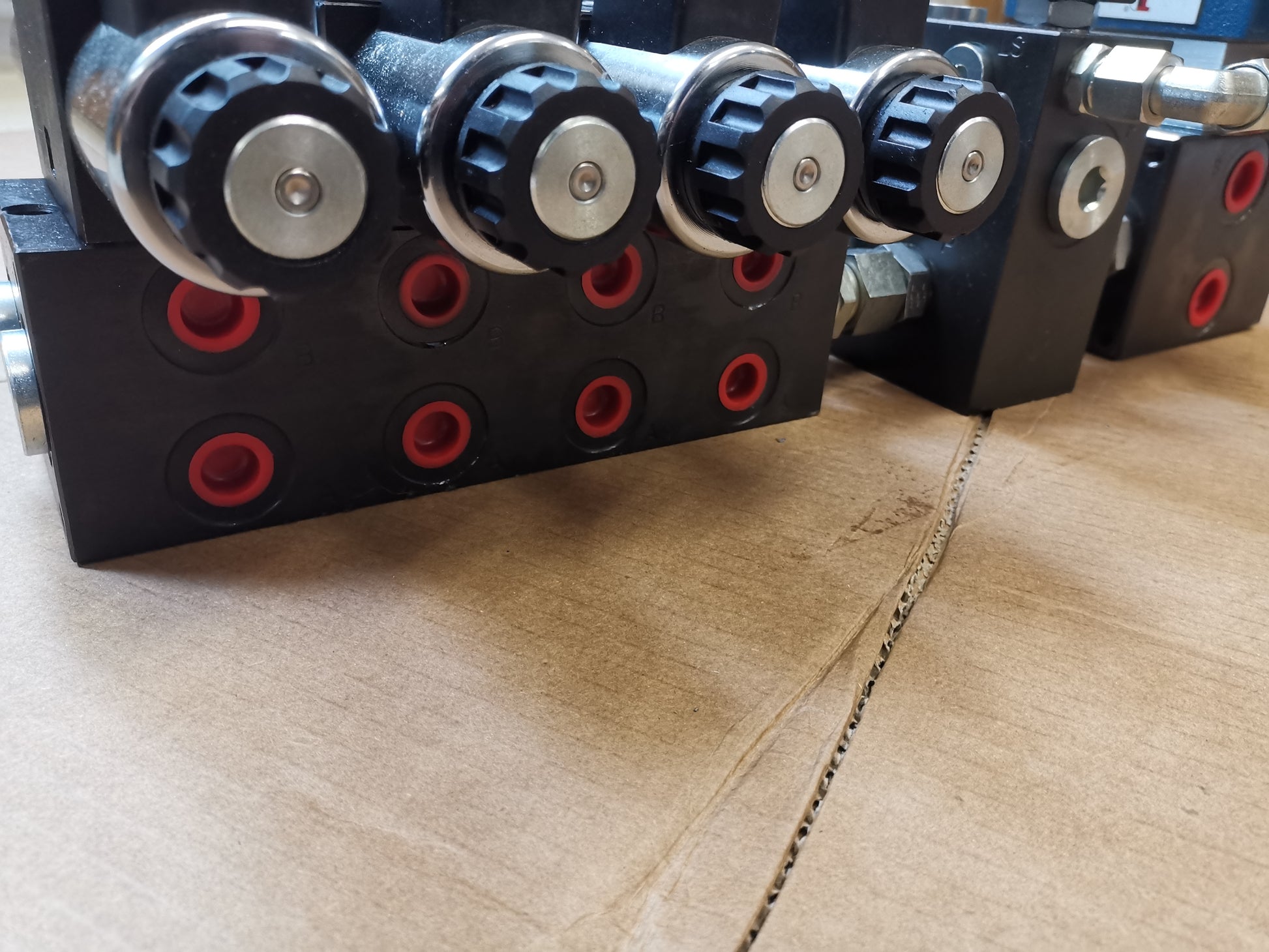

La terza parte del blocco è un blocco NG06 con quattro sezioni a doppio effetto per funzioni cilindriche di qualsiasi tipo (a semplice e doppio effetto). Queste sezioni sono bloccate in posizione di base.

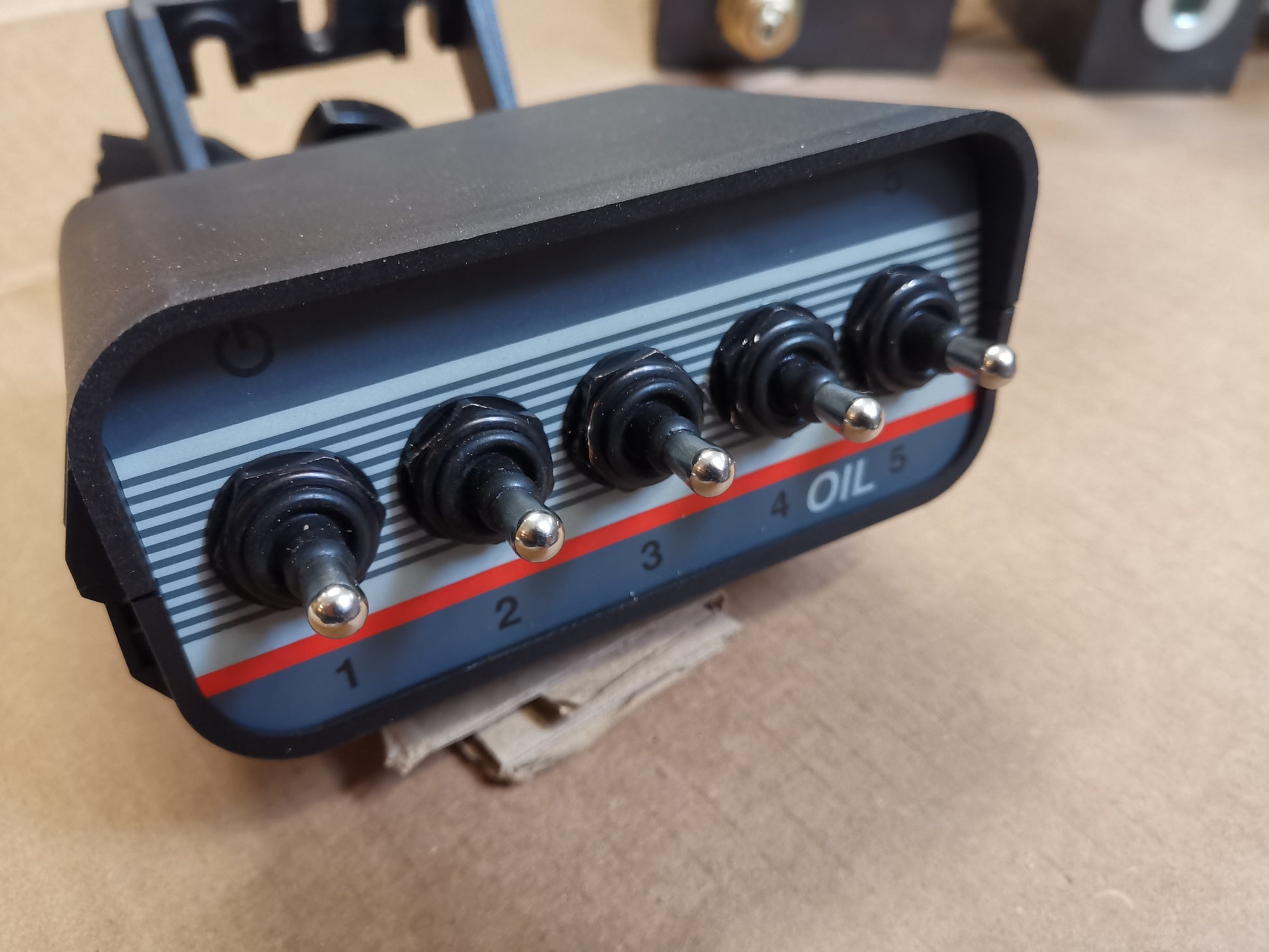

In questa offerta è inclusa la centralina sotto forma di scatola con interruttore a levetta.
Le prime quattro interruttori a levetta nella collaudata OIL-Box sono a pulsante, per le sezioni NG06, il quarto interruttore a levetta è a scatto per il comando della sezione NG10.
Una protezione è integrata nella scatola.

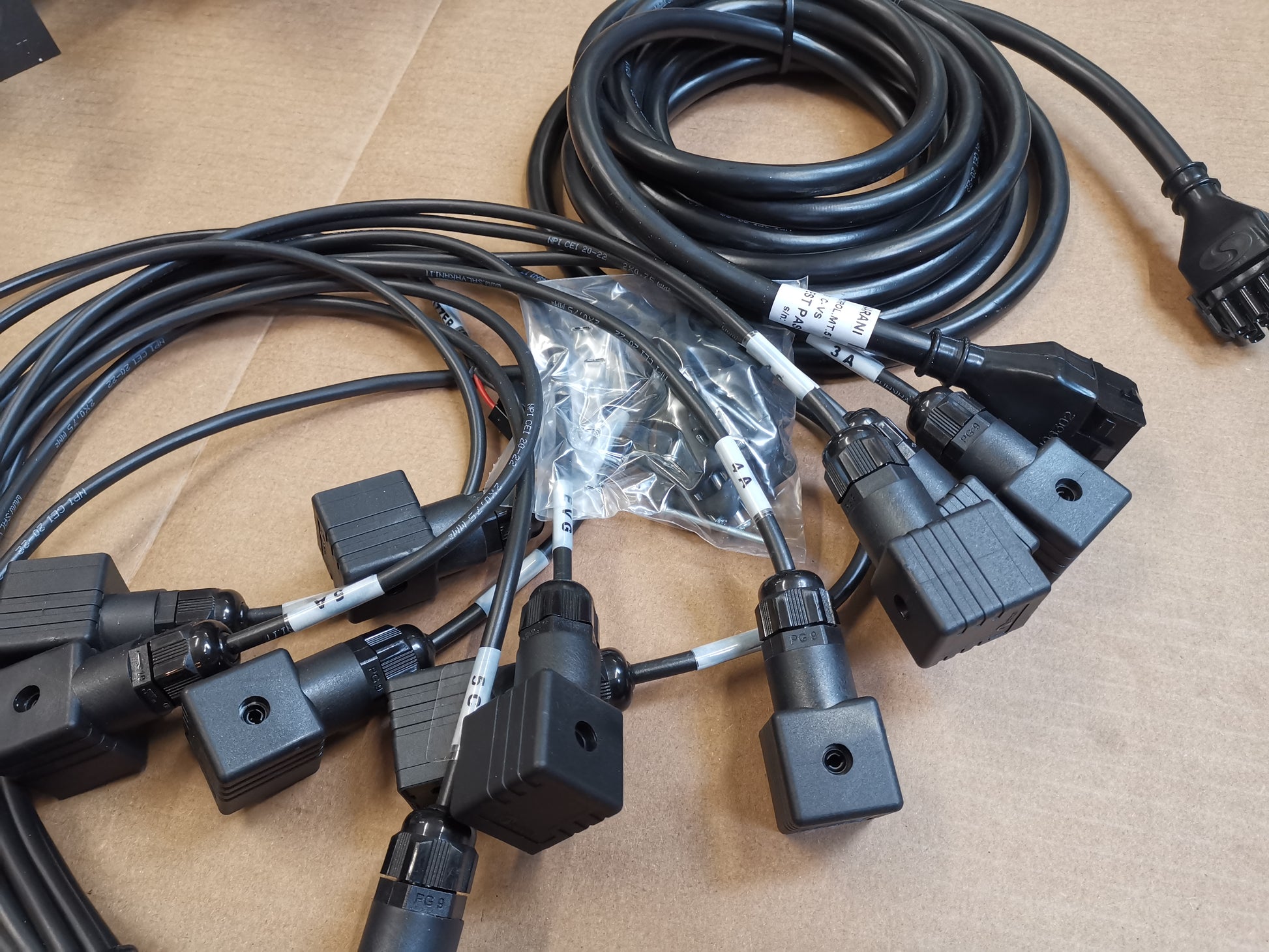

La fornitura include inoltre un cavo di collegamento con spina a tre poli e il cavo di collegamento per i magneti (etichettato).

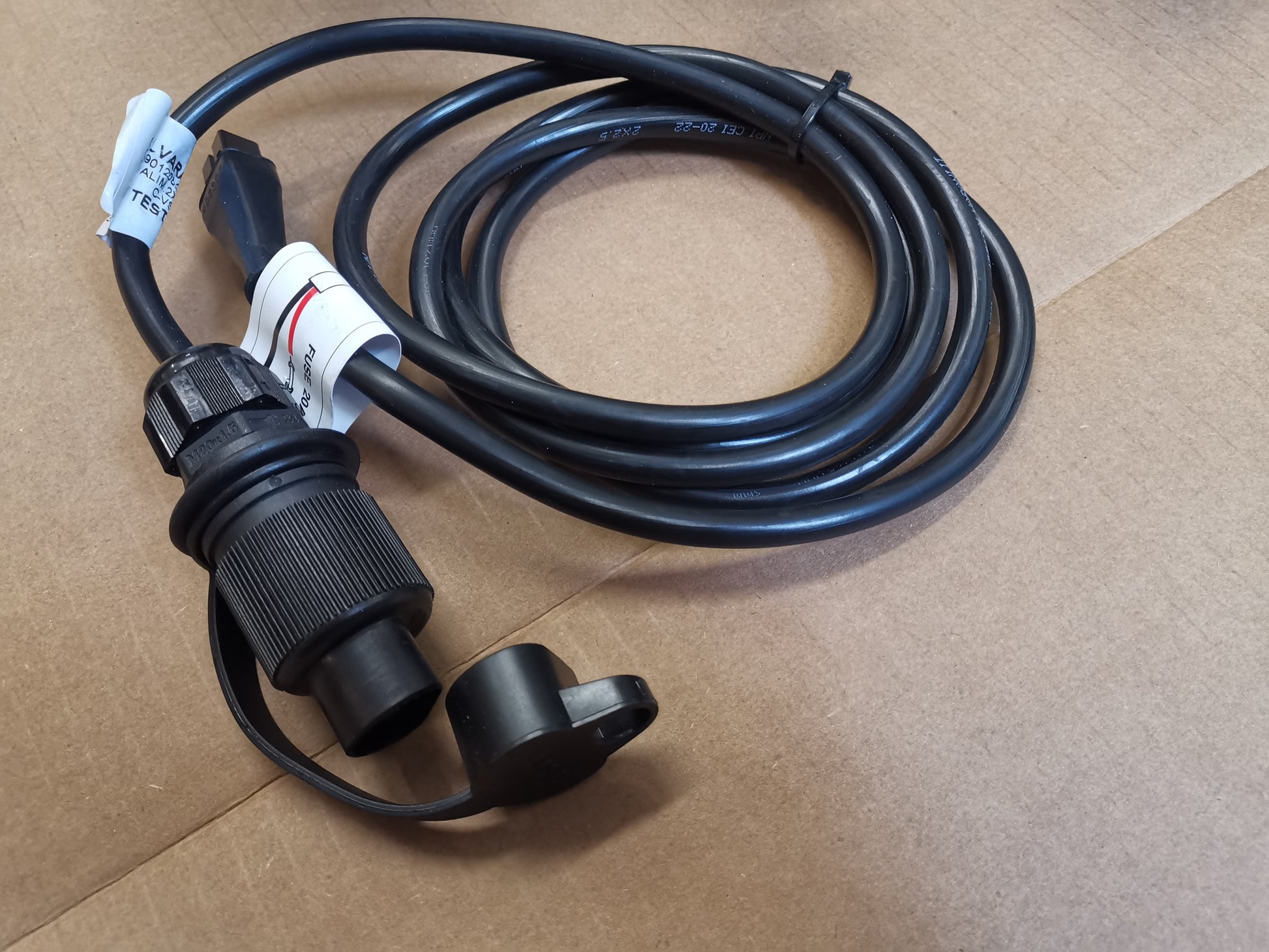

È incluso anche un cavo di prolunga di cinque metri di lunghezza, oltre al cavo di collegamento con spina a tre poli.

La gestione per la valvola di controllo pilotata (indicata nel cablaggio con EVG) è integrata nella scatola di controllo.

Dati tecnici:
- pressione max. LS regolabile: 100-290 bar
- portata massima in funzionamento a portata costante: 100 l/min
- portata massima in funzionamento LS: fino a 250 l/min
- portata massima per sezione NG06: 60 l/min
- portata massima per sezione NG10: 120 l/min
- Tensione di commutazione: 12 VDC
- Connessioni P/T: 3/4" BSP
- NG06-Connessioni di lavoro: 3/8" BSP
- Connessioni di lavoro NG10: 1/2" BSP
- Connessione altoparlante: 1/4" BSP

Altre configurazioni sono disponibili su richiesta!
