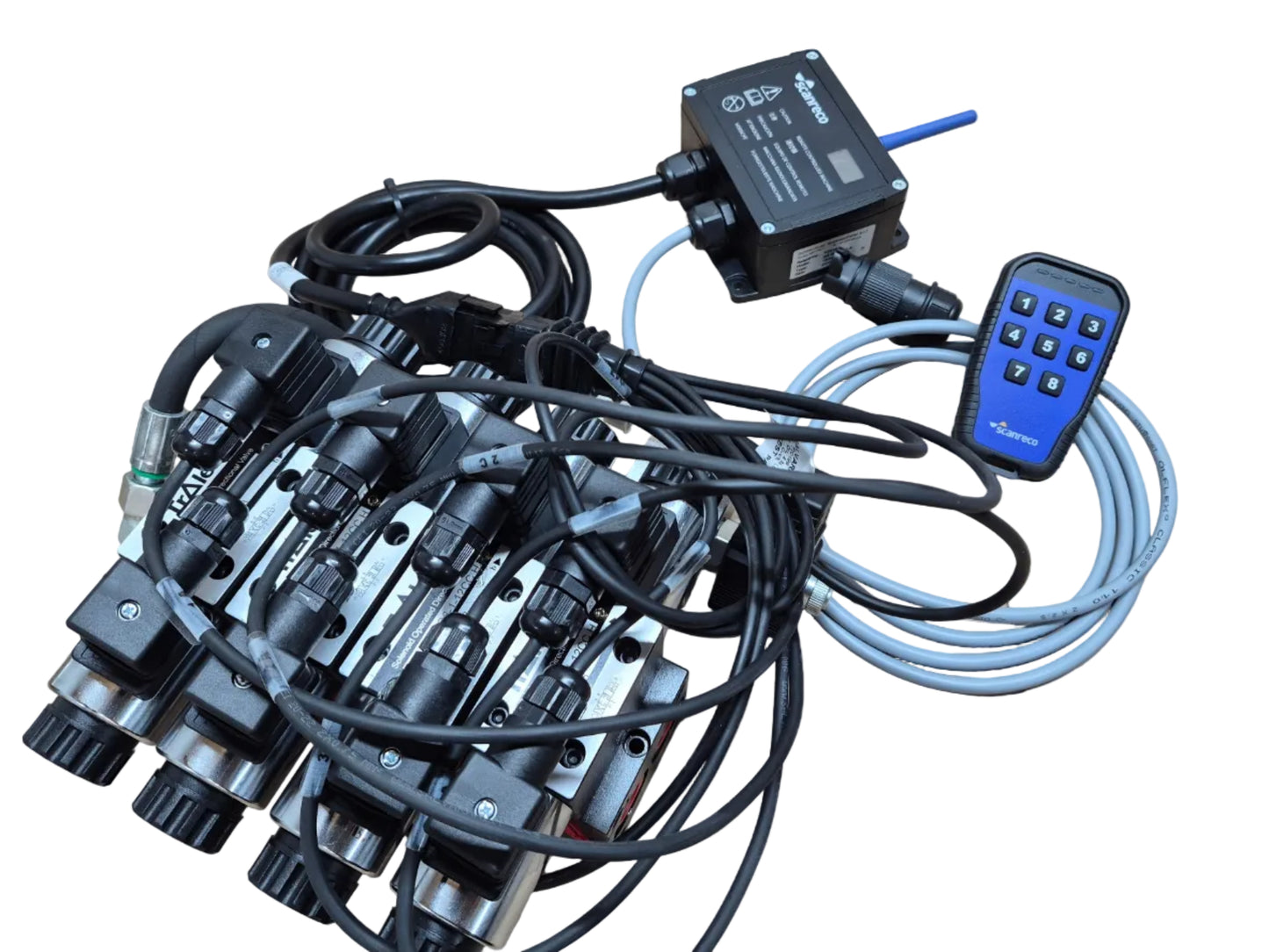

Blocco di comando a 4 sezioni CETOP NG06 con comando radio Scanreco

Qui vengono offerti blocchi di comando già configurati con telecomando radio Scanreco.
Con il blocco di comando è possibile, ad esempio, installare successivamente un comando elettroidraulico su un sistema scarrabile, un verricello o altri dispositivi più semplici.

Il blocco di comando viene fornito completamente assemblato e pronto per l'installazione, con sistema di comando.

Il blocco di comando dispone di quattro sezioni a doppio effetto, bloccate in posizione di riposo. Su richiesta, singole sezioni possono essere fornite con blocchi di ritegno integrati. Questa soluzione è consigliata quando le perdite interne nei distributori potrebbero essere problematiche, ad esempio con cilindri piccoli.

La fornitura comprende un cavo di prolunga lungo tre metri tra il blocco e il ricevitore radio. Un cavo di alimentazione da 2 m con connettore tripolare serve ad alimentare il sistema.

Il comando della valvola di pilotaggio è integrato nella centralina.
A seconda delle esigenze, la configurazione è disponibile per sistemi Load-Sensing (come nelle immagini) oppure con una grande valvola di pilotaggio per sistemi a portata costante. Opzionalmente, il set è disponibile anche con possibilità di commutazione tra sistemi a portata costante e LS.

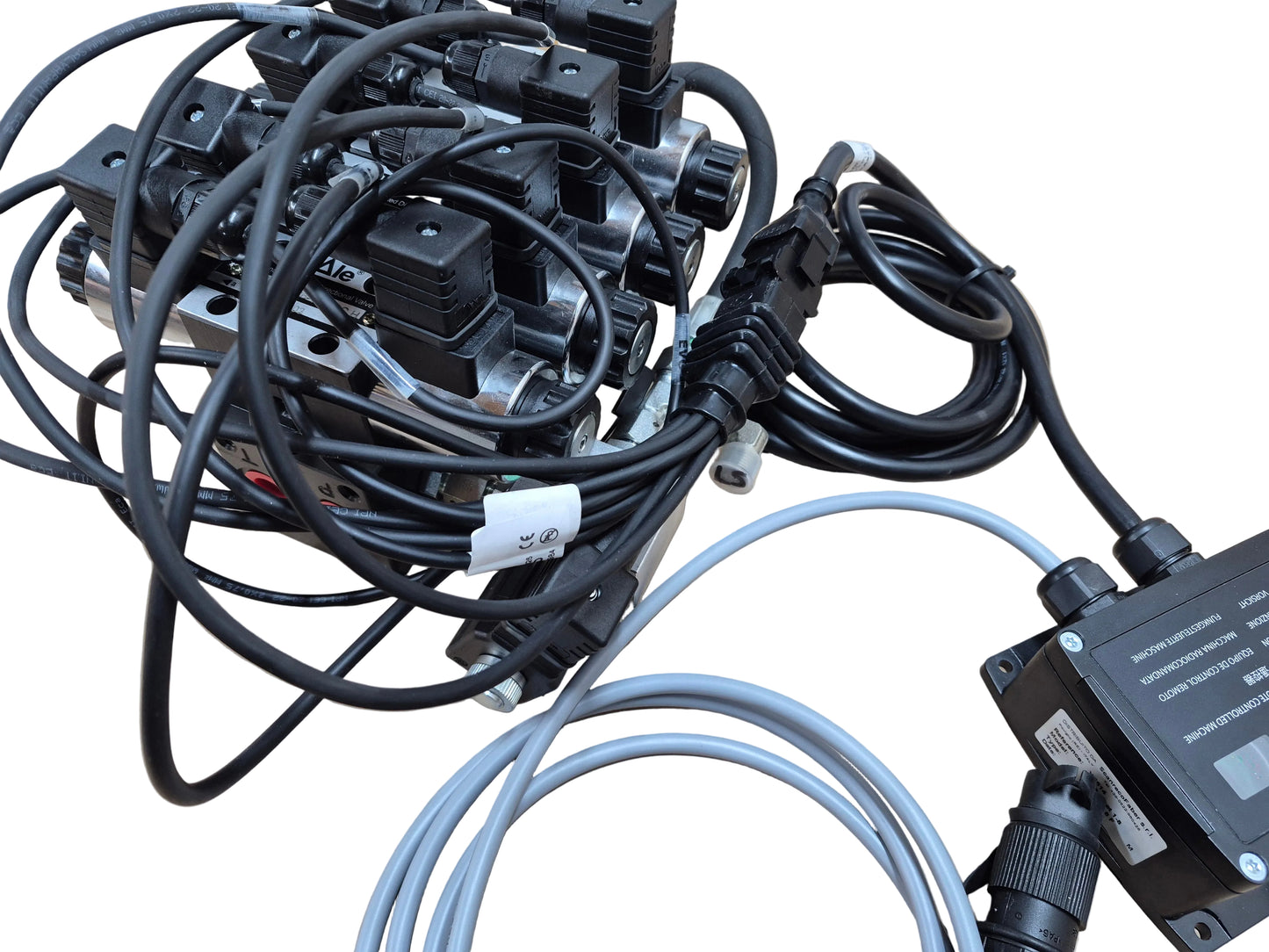

La versione per sistemi LS è dotata di smorzamento e scarico del segnale.

Dati tecnici:

• Pressione massima in ingresso: 250 bar
• Pressione regolabile:
  • 80-280 bar (versione a portata costante)
  • 100-280 bar (commutabile tra LS e portata costante)
• Portata massima in ingresso:
  • Versione a portata costante
    • circa 80 l/min
  • Versione LS
    • circa 120 l/min

  • Commutabile tra LS e portata costante
    • circa 120 l/min
• Portata massima per sezione: 60 l/min
• Tensione di commutazione: 12 VDC
• Attacchi P/T: 1/2" BSP
  • Nella versione commutabile: 3/4" BSP

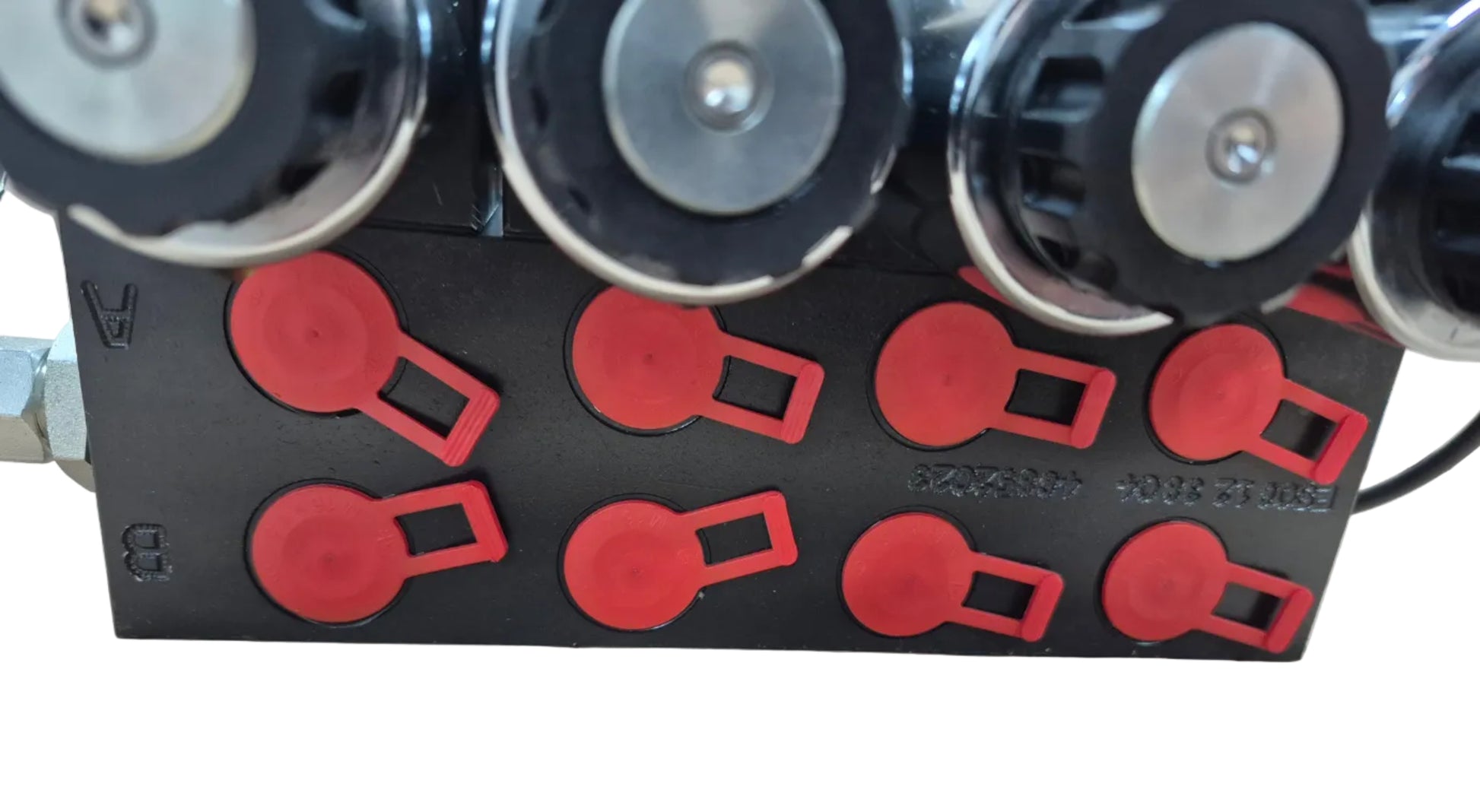

• Attacchi di lavoro: 3/8" BSP

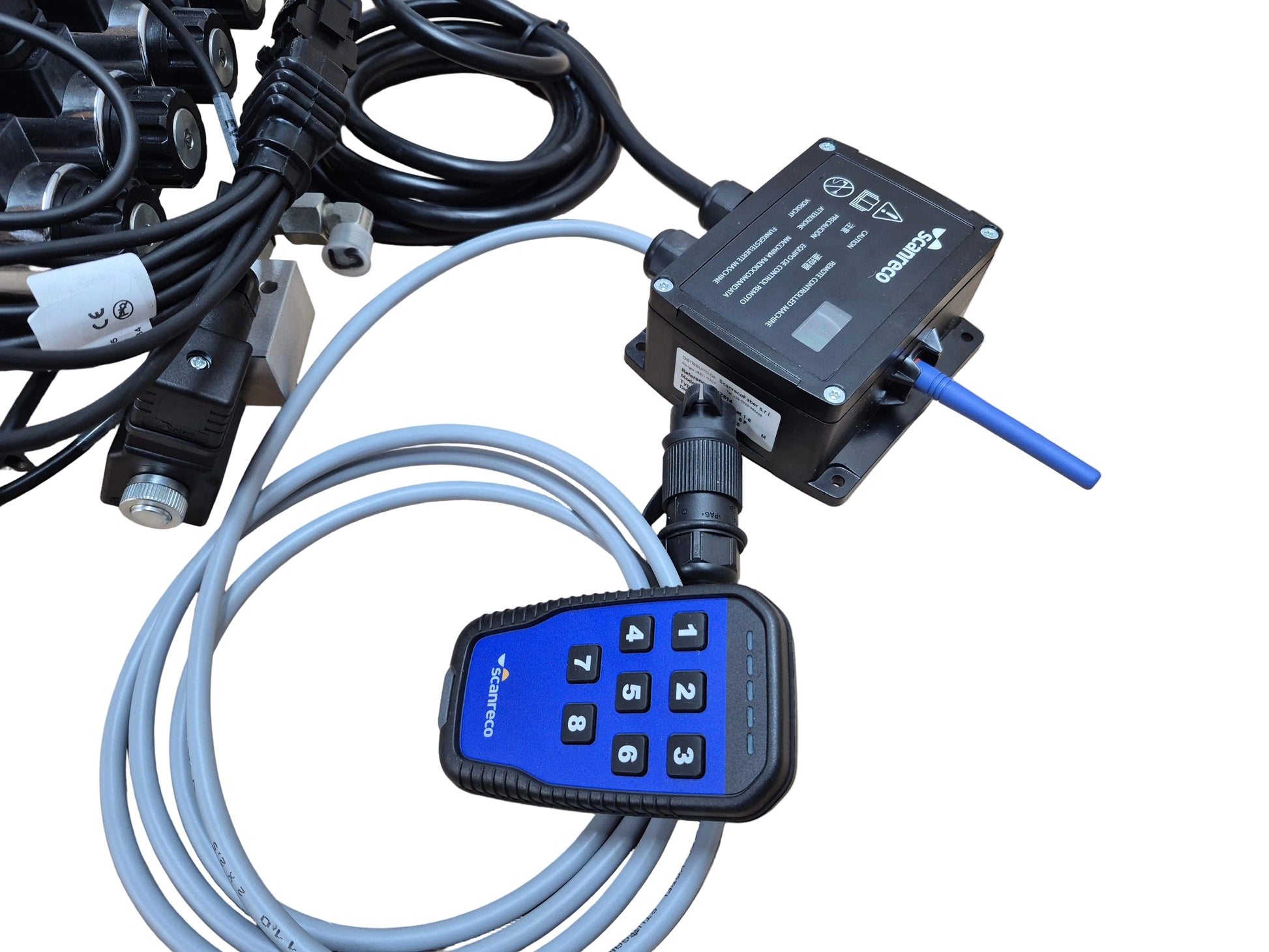

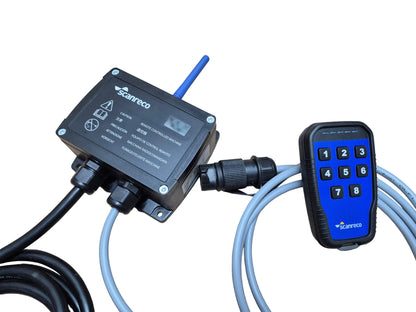

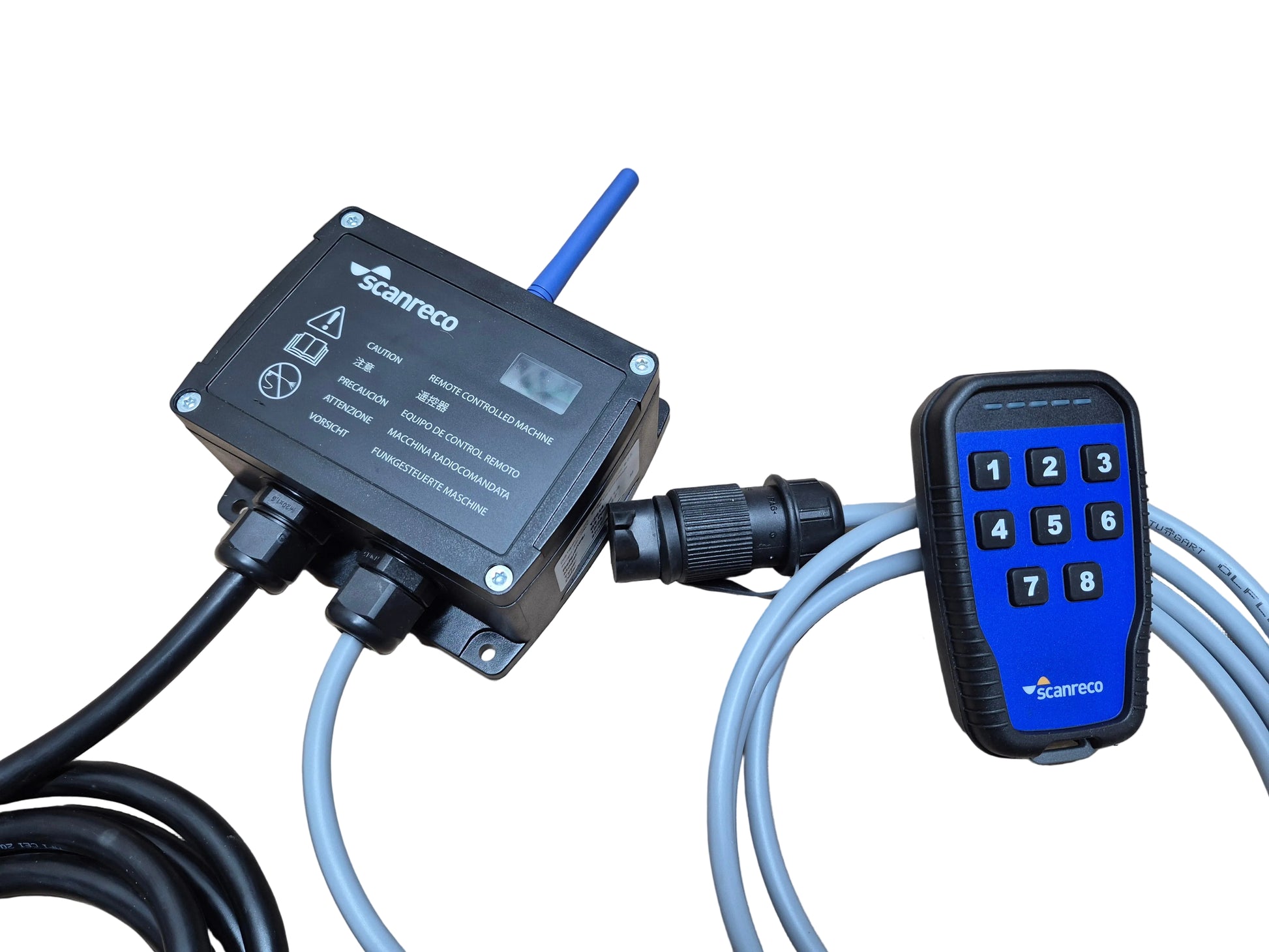

Dettagli sul telecomando:

• Portata: circa 100 m
• Banda di frequenza: 2,4 GHz
• Alimentazione: 3 batterie ricaricabili AAA
• Grado di protezione del telecomando: IP67
• Grado di protezione del ricevitore: IP65
• Temperatura di esercizio: -25°C / +55°C
• Alimentazione: 9~36 VDC
• Banda di frequenza: 2,4 GHz

• La fornitura comprende una documentazione completa

Il set è dotato di distributori bianchi/neri; se avete bisogno di una versione più sensibile con distributori proporzionali, qui trovate un set con distributori proporzionali.

Altre configurazioni sono disponibili su richiesta!
