4-sekcyjny rozdzielacz CETOP NG06 ze sterowaniem radiowym Scanreco

W ofercie znajdują się gotowe do montażu bloki sterujące z pilotem radiowym Scanreco.
Blok sterujący umożliwia doposażenie na przykład haka bramowego, wyciągarki linowej lub innych prostszych urządzeń w sterowanie elektrohydrauliczne.

Blok sterujący jest dostarczany w pełni zmontowany, gotowy do montażu i wyposażony w układ sterowania.

Blok sterujący ma cztery sekcje dwustronnego działania, które są zablokowane w położeniu początkowym. Na życzenie poszczególne sekcje mogą być dostarczone ze zintegrowanymi blokami zaworowymi. Jest to zalecane, jeśli przeciek wewnętrzny w rozdzielaczach kierunkowych może stanowić problem, na przykład w przypadku małych siłowników.

W zestawie znajduje się 3-metrowy przewód przedłużający między blokiem a odbiornikiem radiowym. 2-metrowy przewód zasilający z 3-pinową wtyczką służy do zasilania systemu.

Sterowanie zaworem wstępnego sterowania jest zintegrowane w skrzynce sterowniczej.
W zależności od potrzeb konfiguracja może być przeznaczona do układów Load-Sensing (jak na zdjęciach) lub wyposażona w duży zawór wstępnego sterowania do układów ze stałym przepływem. Opcjonalnie zestaw jest również dostępny z możliwością przełączania między stałym przepływem a układem LS.

Wersja do układów LS jest wyposażona w tłumienie i odciążenie sygnału.

Dane techniczne:

• Maks. ciśnienie wejściowe: 250 bar
• Ciśnienie regulowane:
  • 80-280 bar (wersja ze stałym przepływem)
  • 100-280 bar (przełączanie między LS a stałym przepływem)
• Maks. przepływ wejściowy:
  • Wersja ze stałym przepływem
    • ok. 80 l/min
  • Wersja LS
    • ok. 120 l/min

  • Przełączanie między LS a stałym przepływem
    • ok. 120 l/min
• Maks. przepływ na sekcję: 60 l/min
• Napięcie przełączania: 12 V DC
• Przyłącza P/T: 1/2" BSP
  • W wersji przełączanej: 3/4" BSP
• Przyłącza robocze: 3/8" BSP

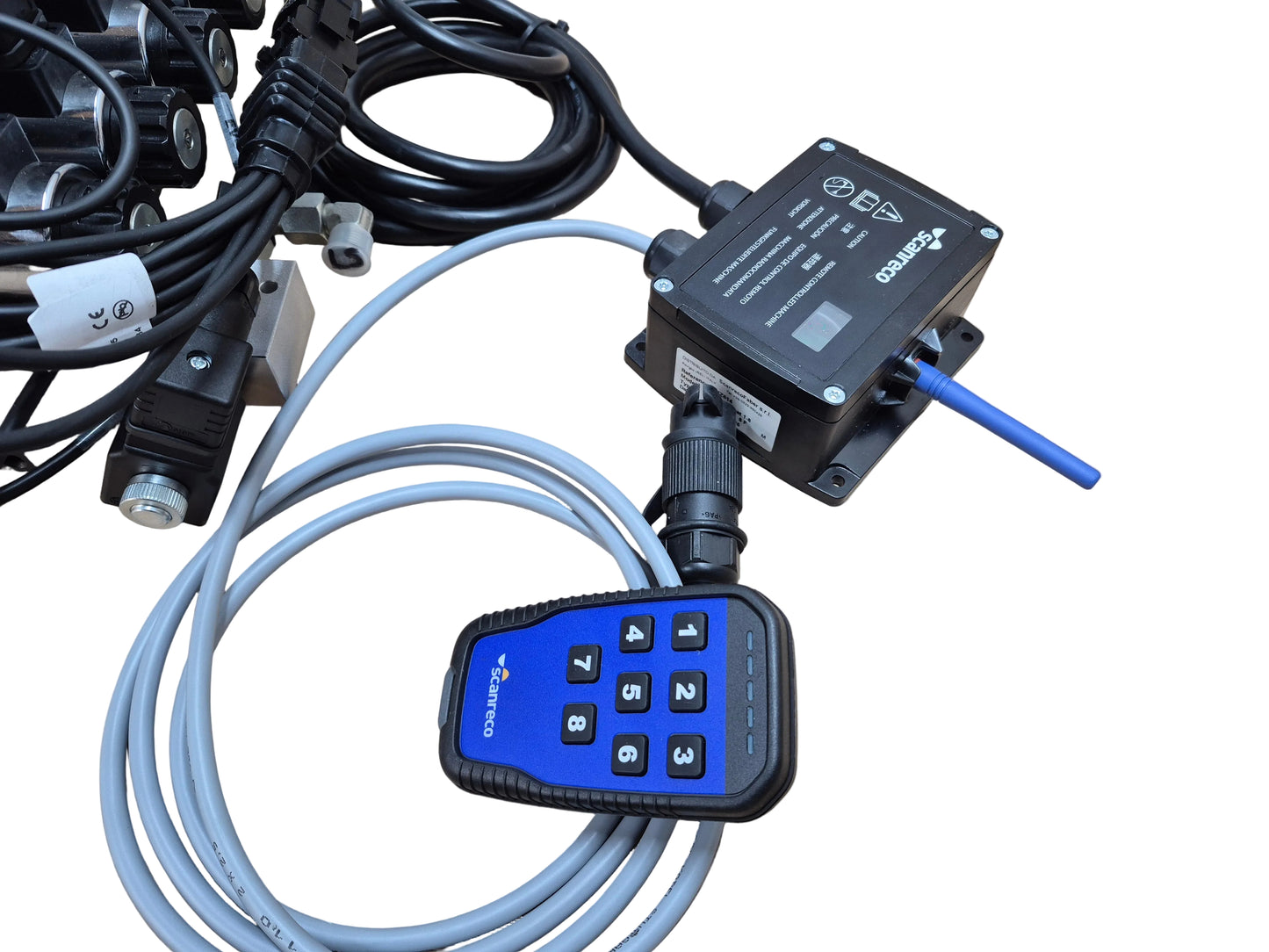

Szczegóły dotyczące pilota radiowego:

• Zasięg: ok. 100 m
• Pasmo częstotliwości: 2,4 GHz
• Zasilanie: 3 akumulatory AAA
• Stopień ochrony pilota: IP67
• Stopień ochrony odbiornika: IP65
• Temperatura pracy: -25°C / +55°C
• Zasilanie: 9~36 V DC
• Pasmo częstotliwości: 2,4 GHz

• W zestawie znajduje się kompletna dokumentacja

Zestaw jest wyposażony w czarno-białe rozdzielacze kierunkowe. Jeśli potrzebujesz bardziej precyzyjnej wersji z proporcjonalnymi rozdzielaczami kierunkowymi, tutaj znajdziesz zestaw z proporcjonalnymi rozdzielaczami kierunkowymi.

Inne konfiguracje dostępne na życzenie!
