Bosch SB23 OC-ändplatta med tryckvidareledning
Bosch SB23 OC-ändplatta med tryckvidareledning
Här erbjuds ändplattor för Bosch SB23 OC-systemet med tryckvidareföring.
I stället för den ursprungliga anslutningen mellan P och N är anslutningar här dragna utåt.
På så sätt kan externa ventiler, till exempel ett frontlastarreglage eller ett extra ventilblock, mycket enkelt integreras i traktorn.
Ventilen har alla anslutningar som behövs för detta.
Materialtjockleken motsvarar originaländplattornas, så i regel behöver ändplattan inte bytas.

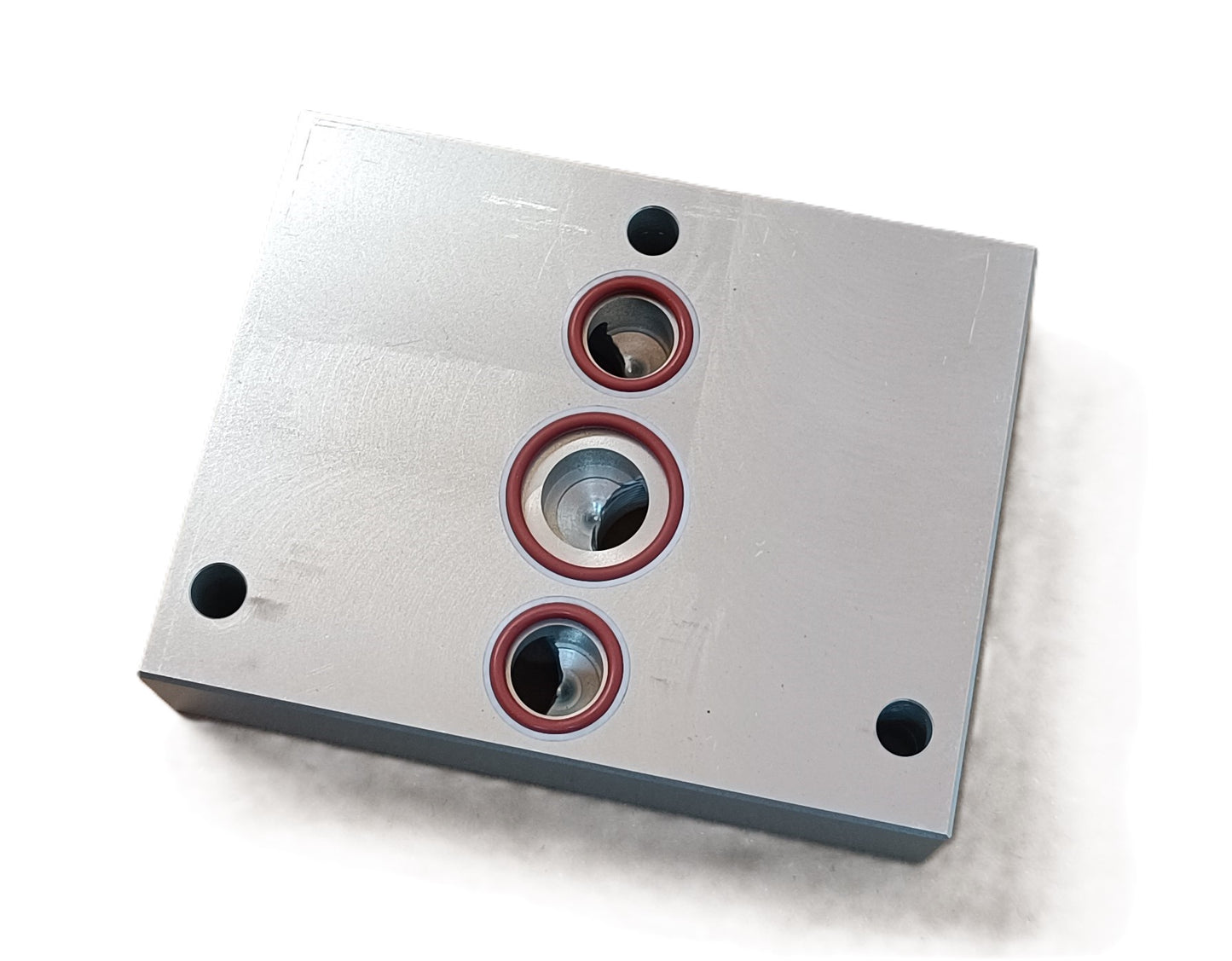

Ändplattan levereras komplett utrustad med stödringar, O-ringar och pluggar för mätanslutningen.
Viton-tätningar används, precis som i Boschs originaltätningssatser.

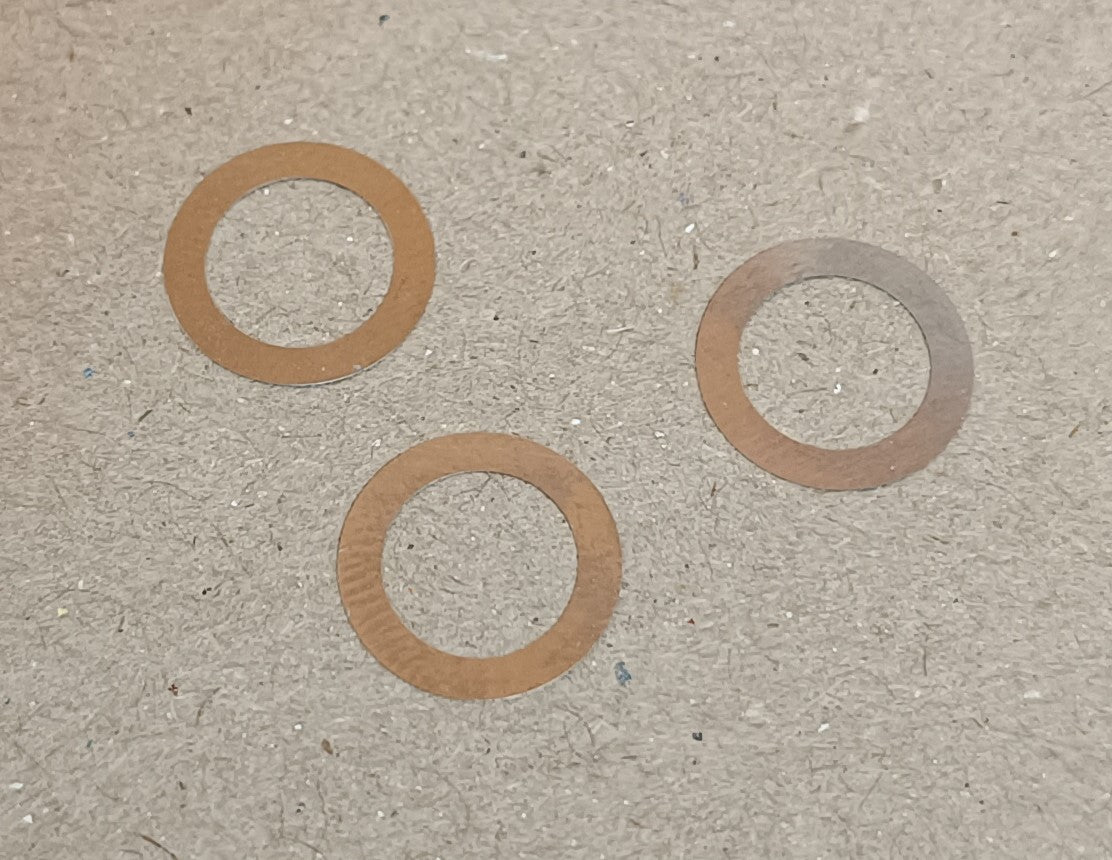

Tre passbrickor ingår också i leveransen och ska användas på följande sätt:
Om passbrickor tidigare har använts måste den nya ändplattan också monteras med passbrickor. Om en tidigare styrenhet hade präglingar som bearbetats med en avdragssten måste passbrickor användas nu. De ska skjutas på pinnbultarna mellan ventilen eller ändplattan och säkerställer ett definierat mellanrum mellan ventilerna.
Tekniska data:
- Materialtjocklek: 28mm
- max. tryck: 250 bar
- Nominellt flöde: 90 l/min
- Arbetsanslutningar: M22x1,5

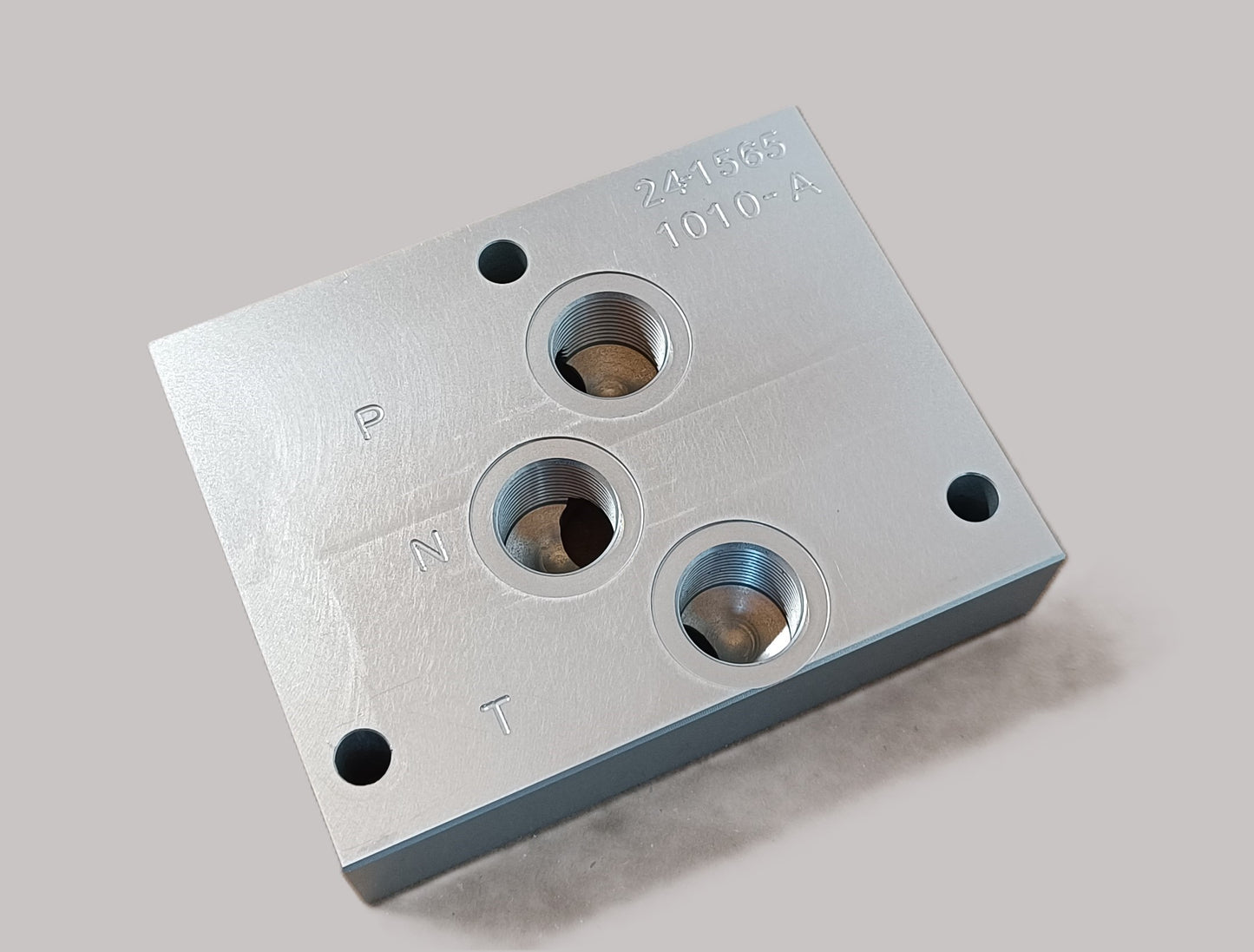

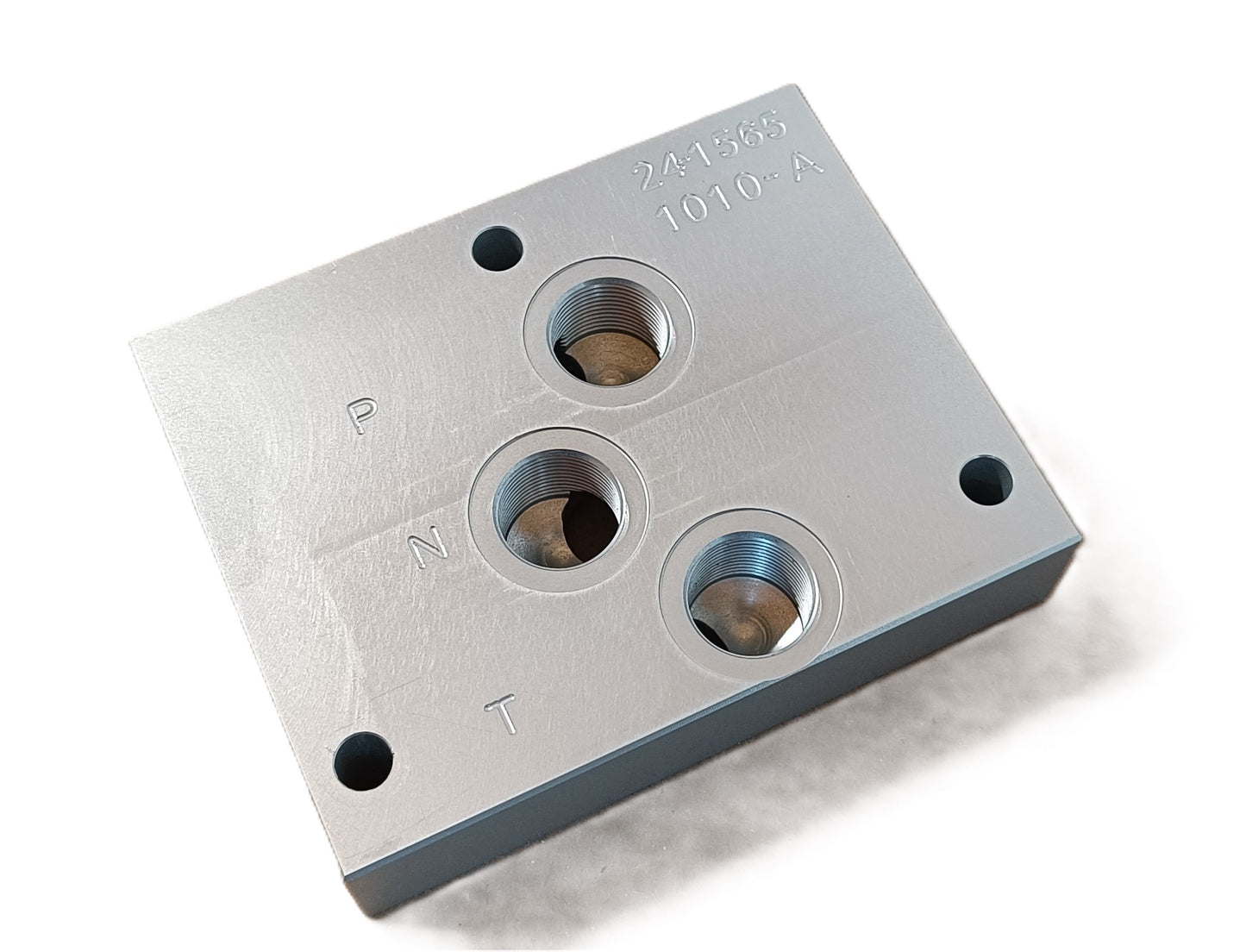

Anslutningarnas placering:
P=pump
N=tryckvidareföring (återföring till systemet)
T=trycklös retur
SKU:1010-0
