4fach Steuerblock mit Steuerung 4x NG10 LS/Konstantstrom

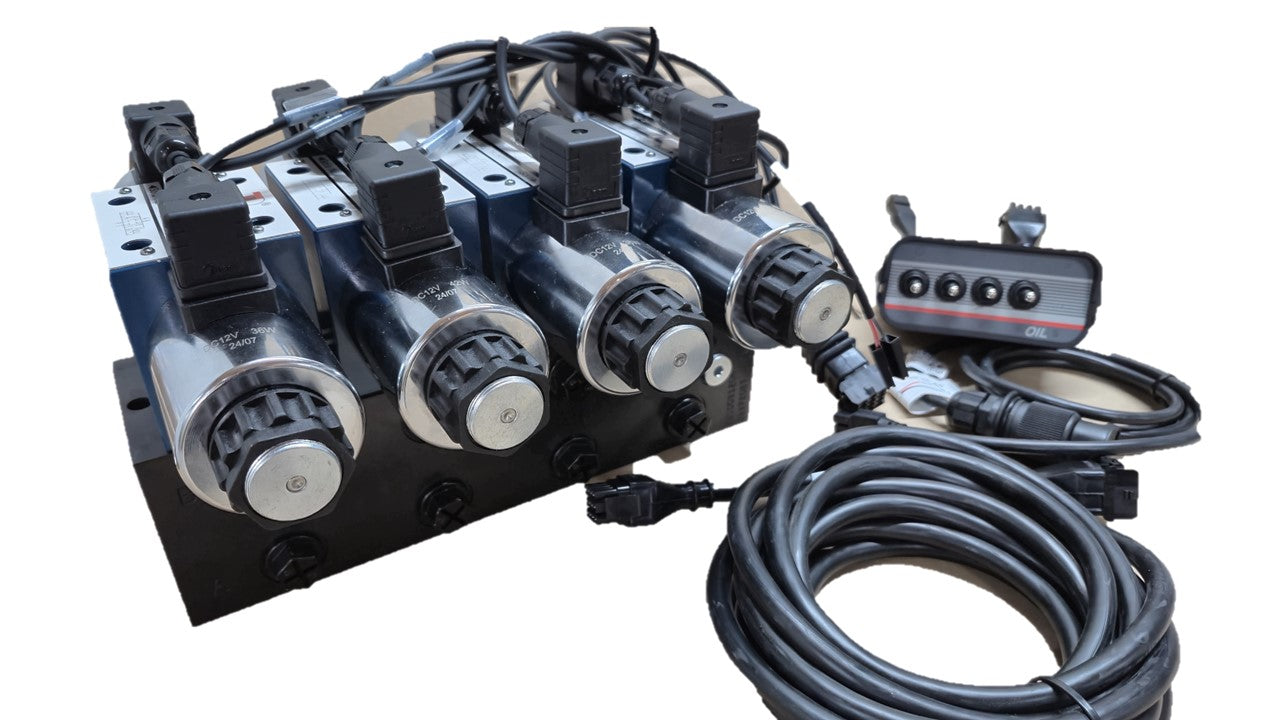

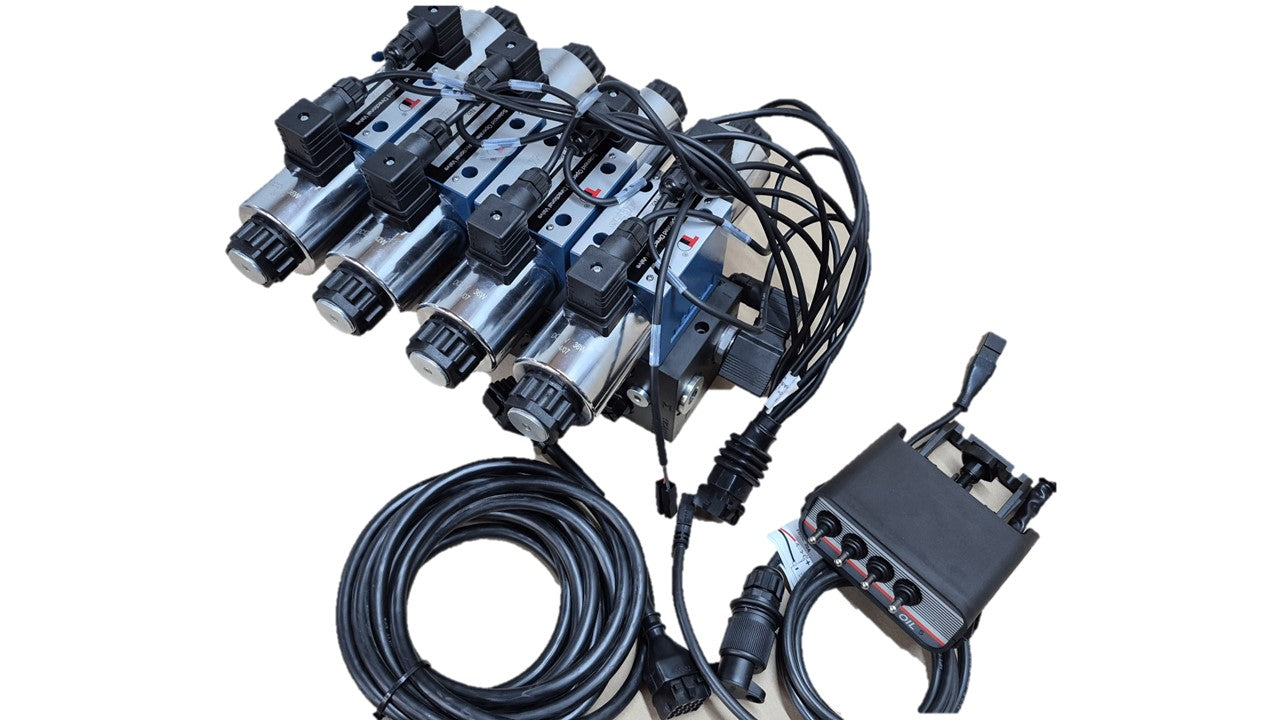

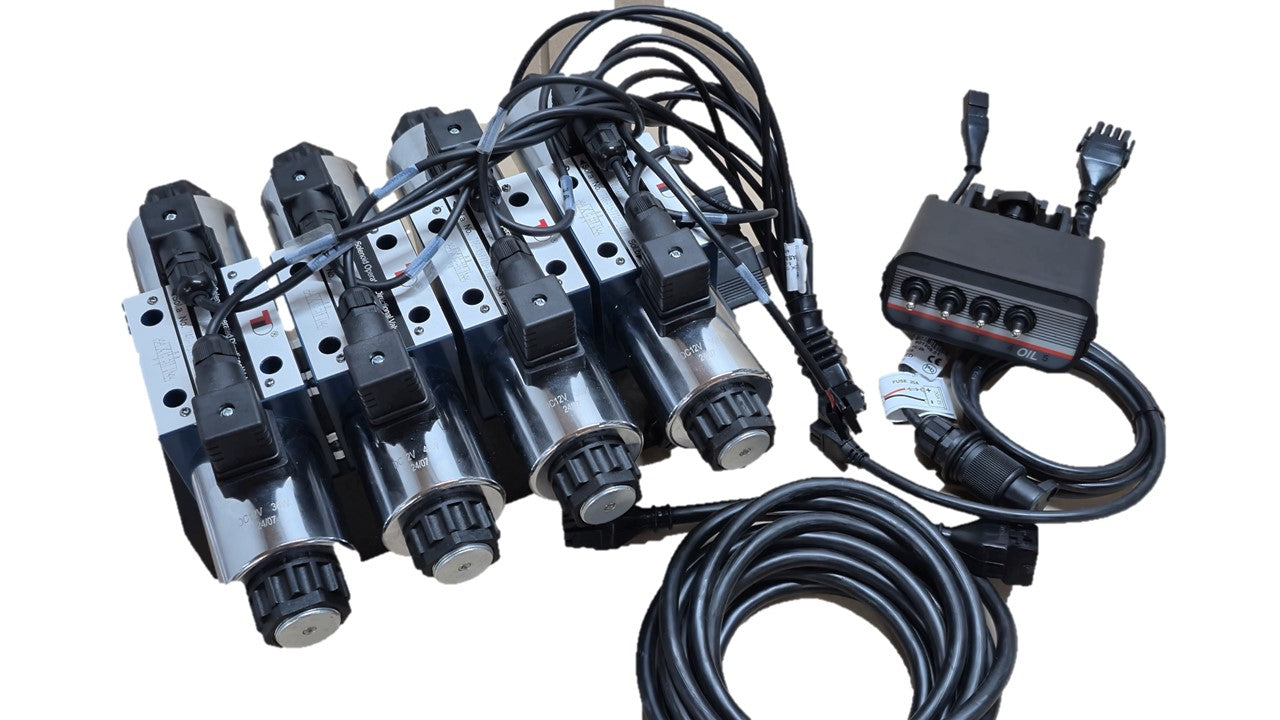

Angeboten werden hier fertig konfektionierte Steuerblöcke mit Kippschalterbox und passendem Kabelsatz.
Mit dem Steuerblock können beispielsweise eine elektrohydraulische Steuerung am Hakenlift, LKW oder an verschiedenen anderen Geräten nachgerüstet werden.

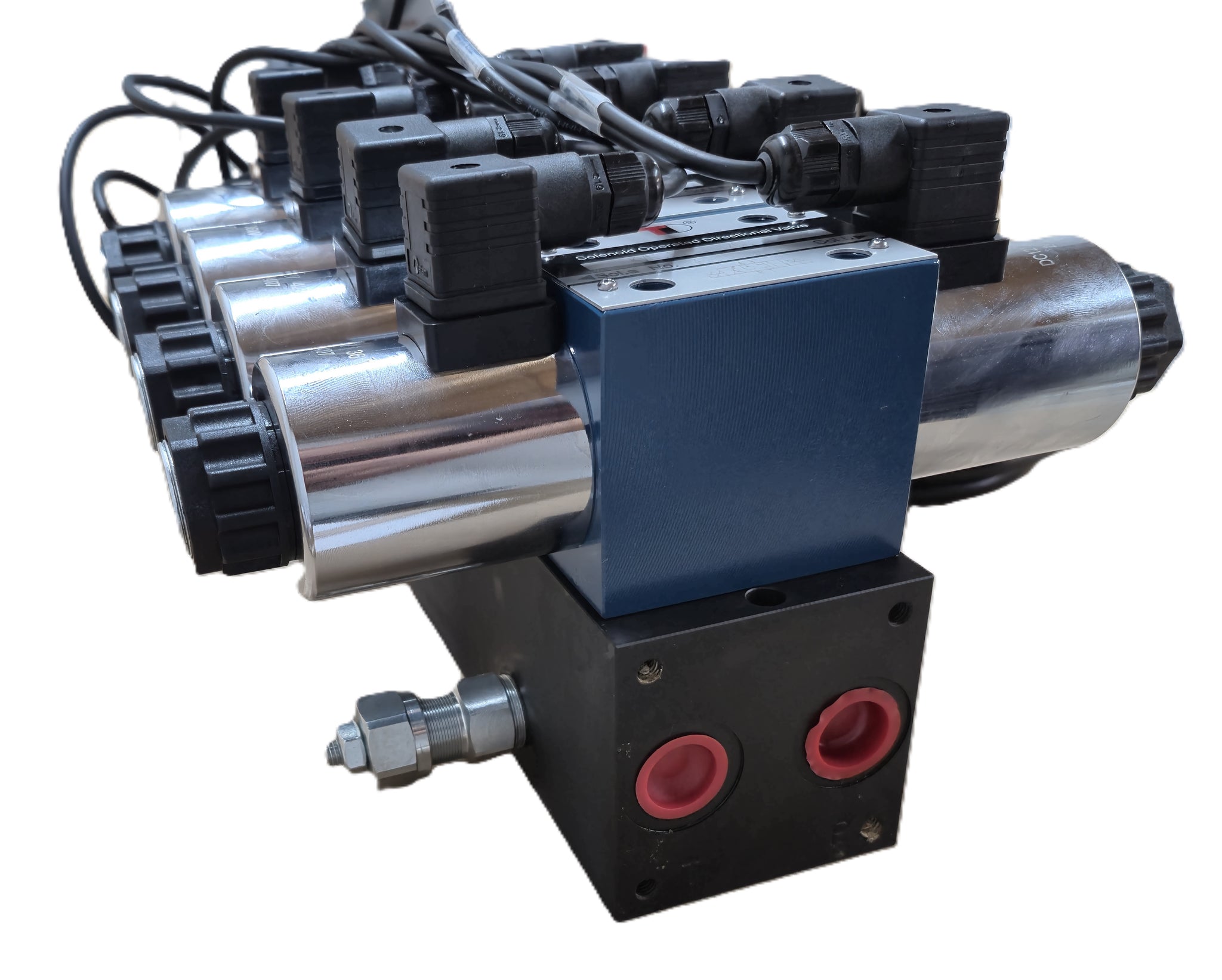

Ein großer NG10 Block mit vier doppeltwirkenden NG10-Funktionen für Zylinderfunktionen mit sehr hoher Literleistung.
Abhängig von der gewählten Ausführung, sind ein großes Umlaufventil (Konstantstrom), ein Vorsteuerventil (Load-Sensing-System) oder eine Druckwaage mit Ansteuerung (Umschaltbare Ausführung) integriert.
Bei diesem Angebot ist die Steuerung in Form einer Kippschalterbox inklusive.
Die vier Kippschalter in der bewährten OIL-Box sind tastend.
Zum Lieferumfang gehört außerdem ein Anschlusskabel mit dreipoligem Stecker und das Anschlusskabel für die Magnete (beschriftet).
Enthalten ist außerdem ein Verlängerungskabel mit fünf Metern Länge, sowie das Anschlusskabel mit dreipoligem Stecker.
Die Ansteuerung für das Vorsteuerventil (im Kabelsatz mit EVG bezeichnet) ist in der Steuerbox integriert.
Abhängig von der gewählten Ausführung sind Druckbegrenzungsventile integriert.
Technische Daten:
- einstellb. max. LS-Druck: 100-290 bar (bei umschaltbarer Ausführung)
- einstellb. max. Hauptdruck: 75-250 bar (bei Konstantstromausführung)
- max. Volumenstrom bei Konstantstrombetrieb: bis zu 200 l/min (bei umschaltbarer Ausführung: 120 l/min)
- max. Volumenstrom bei LS-Betrieb: bis zu 250 l/min
- max. Volumenstrom pro NG10-Sektion: 120 l/min
- Schaltspannung: 12 VDC oder 24 VDC
- P/T-Anschlüsse: 3/4" BSP
- NG10-Arbeitsanschlüsse: 1/2" BSP
- LS-Anschluss: 1/4" BSP oder 10L
Andere Konfigurationen sind auf Anfrage verfügbar!
