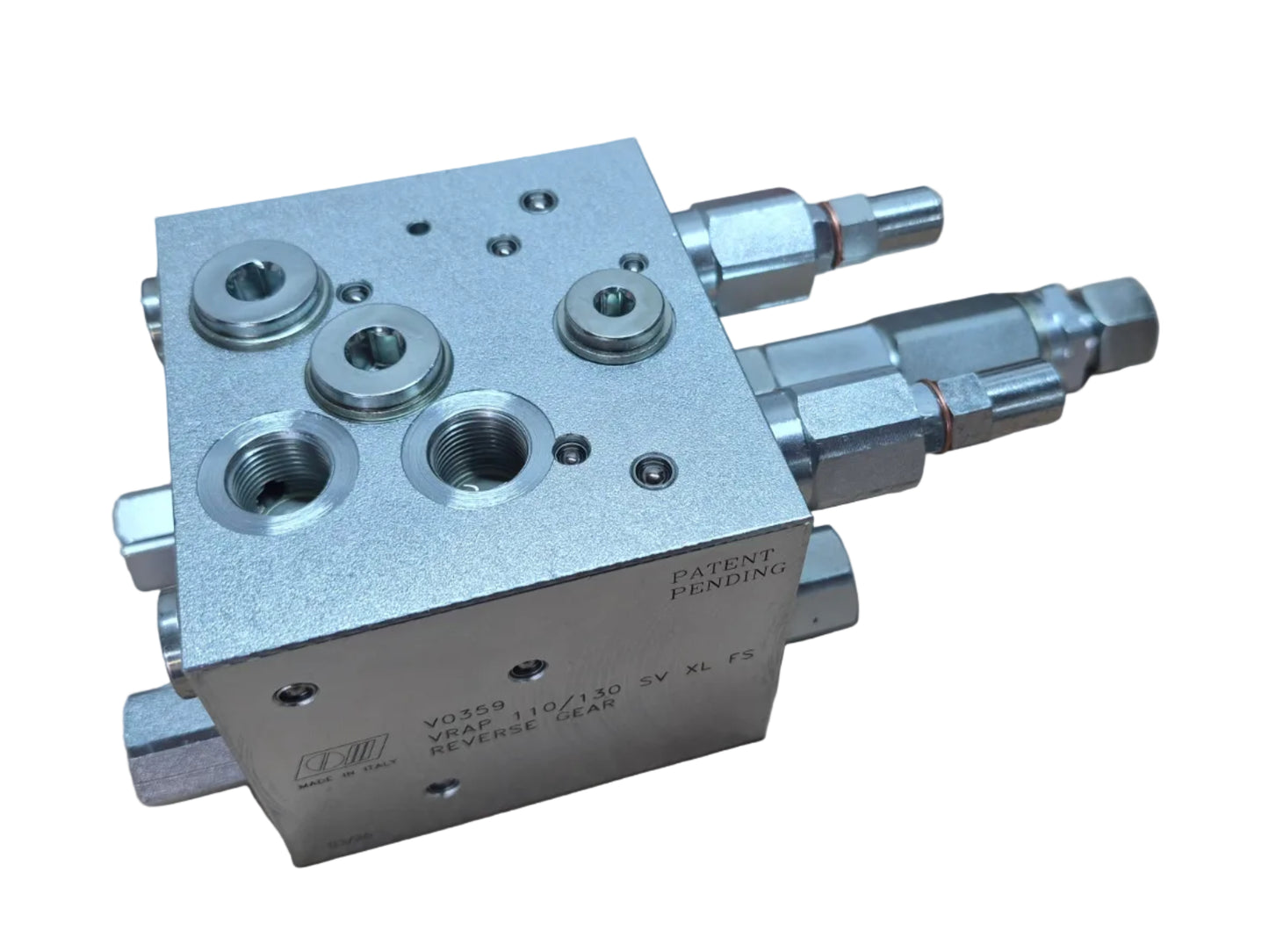

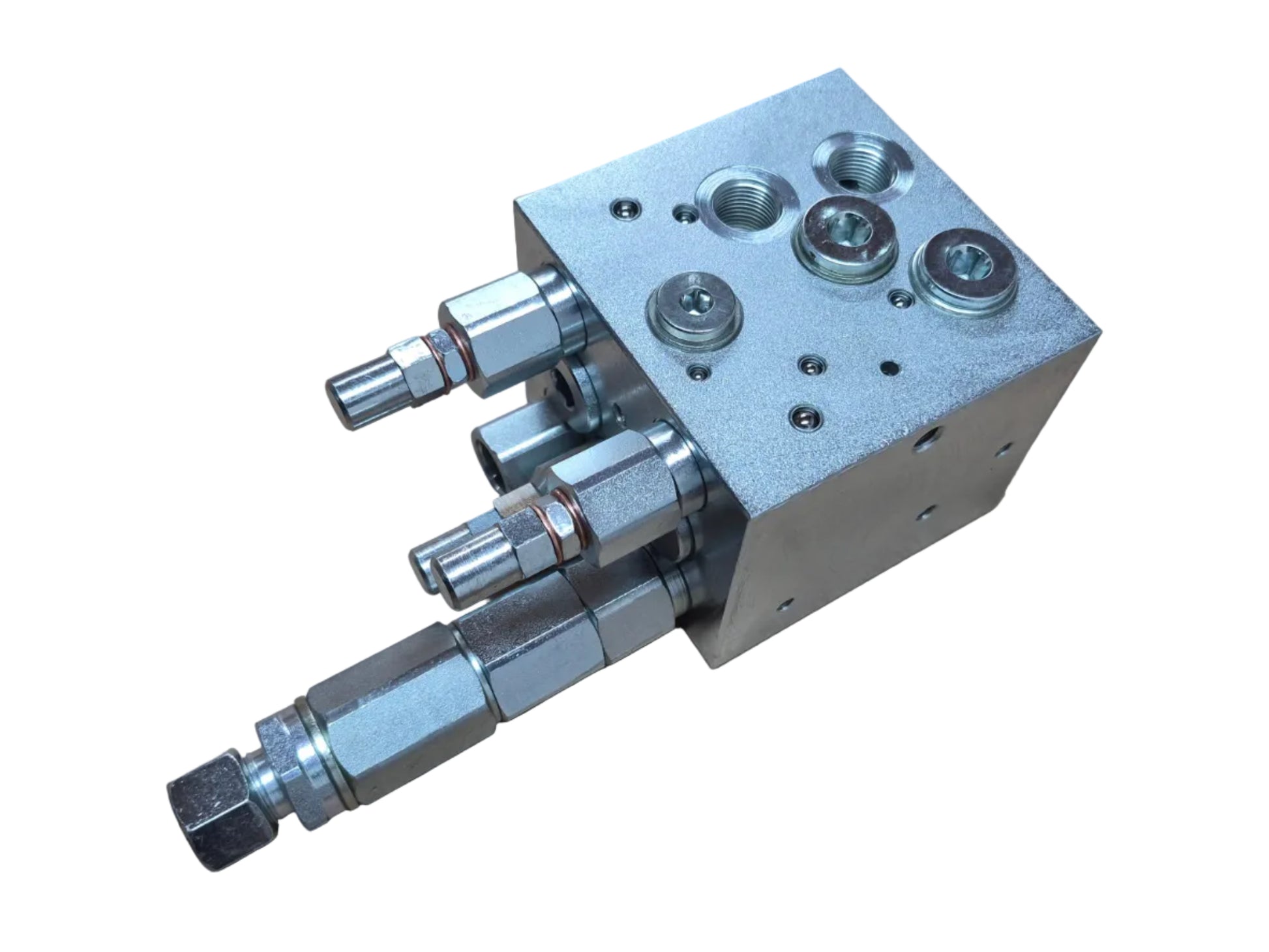

Pflugwendeventil mit Ausrichtung des Pfluges beim Drehen

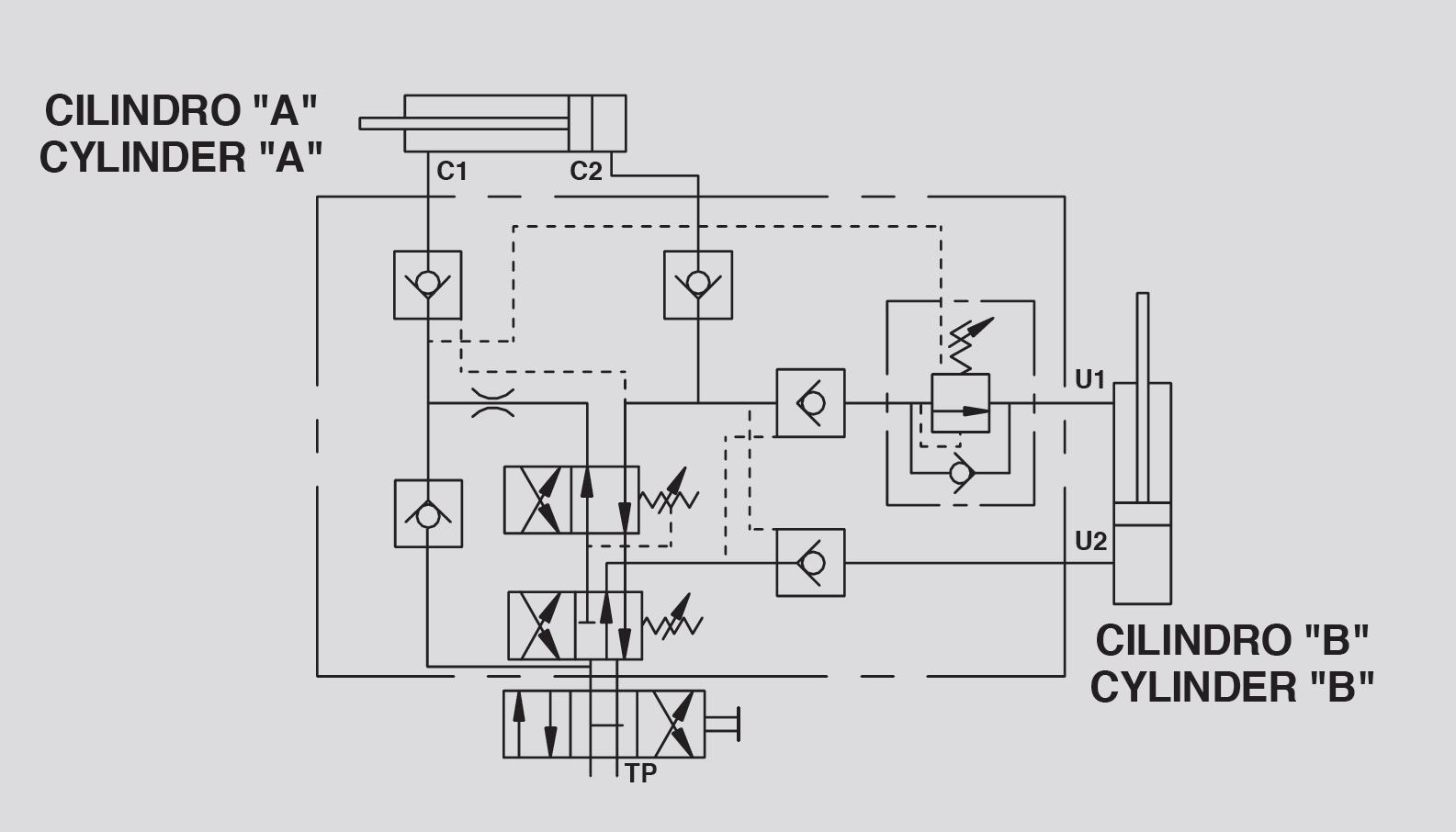

Ventil für den Einsatz auf Zylindern für Wendepflüge, um eine automatische Umkehr der Fließrichtung des Öls zu erhalten und damit der Bewegung des Hydraulikzylinders, der den Pflug in Rotation versetzt. Zusätzlich sorgt dieses Ventil für eine Ausrichtung des Pfluges beim Drehen (gerade ziehen, bzw. "lang machen" des Pfluges). Nach Abschluss der Drehung wird der Pflug dann auch wieder breit gestellt in Arbeitsposition gebracht,

Ausgestattet mit einem doppeltwirkenden Sperrventil, das für mehr Sicherheit sorgt und die Möglichkeit bietet, den Zylinder in jedem beliebigen Punkt zu positionieren und zu blockieren.

Das Ventil ist für einen Einsatz an Drehzylindern mit einem Kolbendurchmesser zwischen 110 und 130mm ausgelegt.

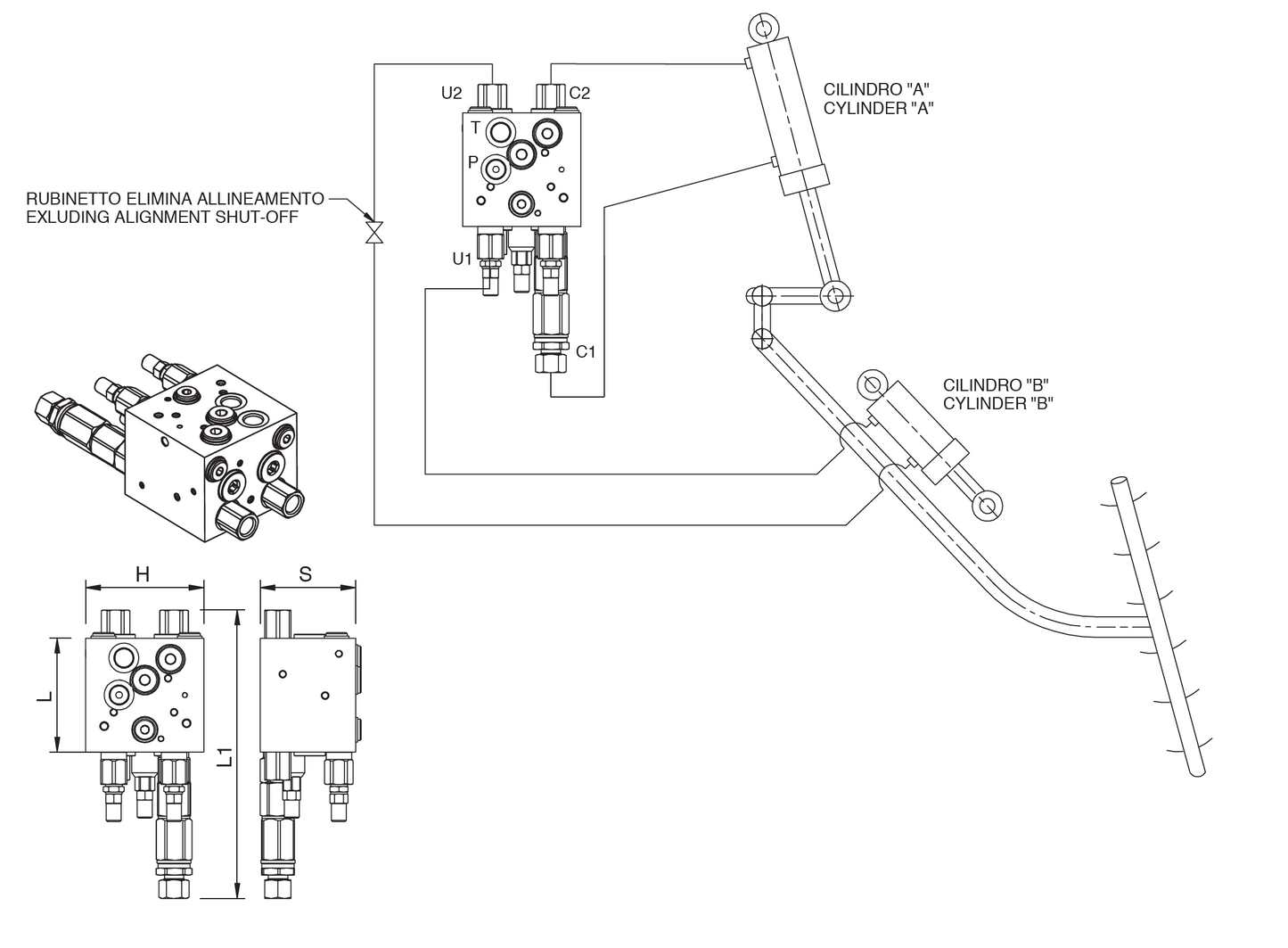

Montagehinweis:

• C1 an die Stangenseite des Drehzylinders
• C2 an die Kolbenbodenseite des Drehzylinders
• U1 an die Kolbenbodenseite des Ausrichtungszylinder
• U2 an die Stangenseite des Ausrichtungszylinder
• P/T ist die Eingangsseite (Traktorsteuergerät)

Technische Daten:

• max. Betriebsdruck: 400 bar
• max. einstellbarer Druck für Ausrichtungszylinder: 230 bar (Grundeinstellung: 150 bar)
• Anschlüsse:
  • C1: 12L Rohranschluss
  • C2; U1; U2; P; T: 3/8" BSP
• Dichtungen: BUNA N
• Material: Stahl
• Oberfläche: verzinkt
