Holzspalter Doppelpumpen-Ventil Eilgang Hoch-/Niederdruckventil

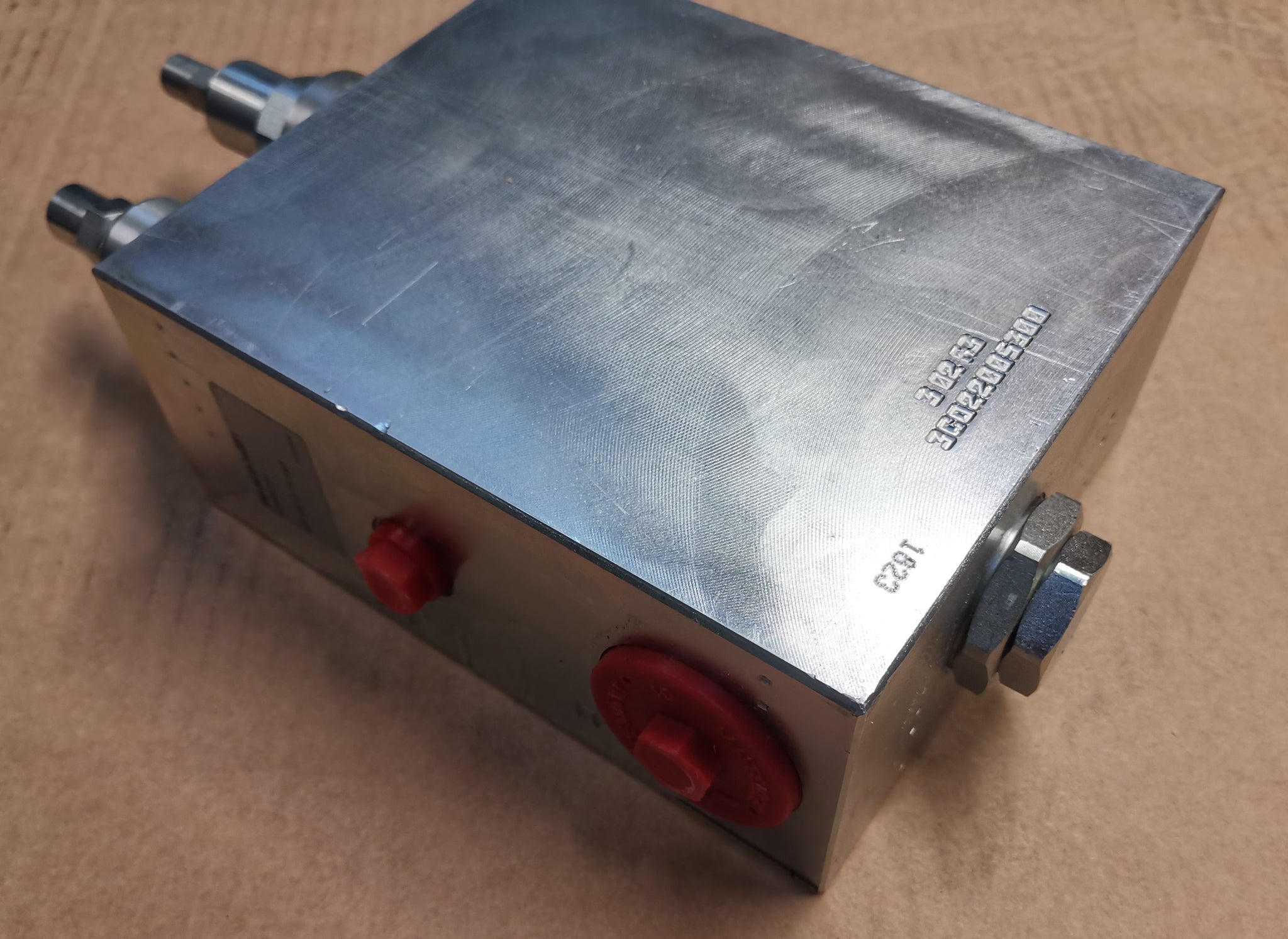

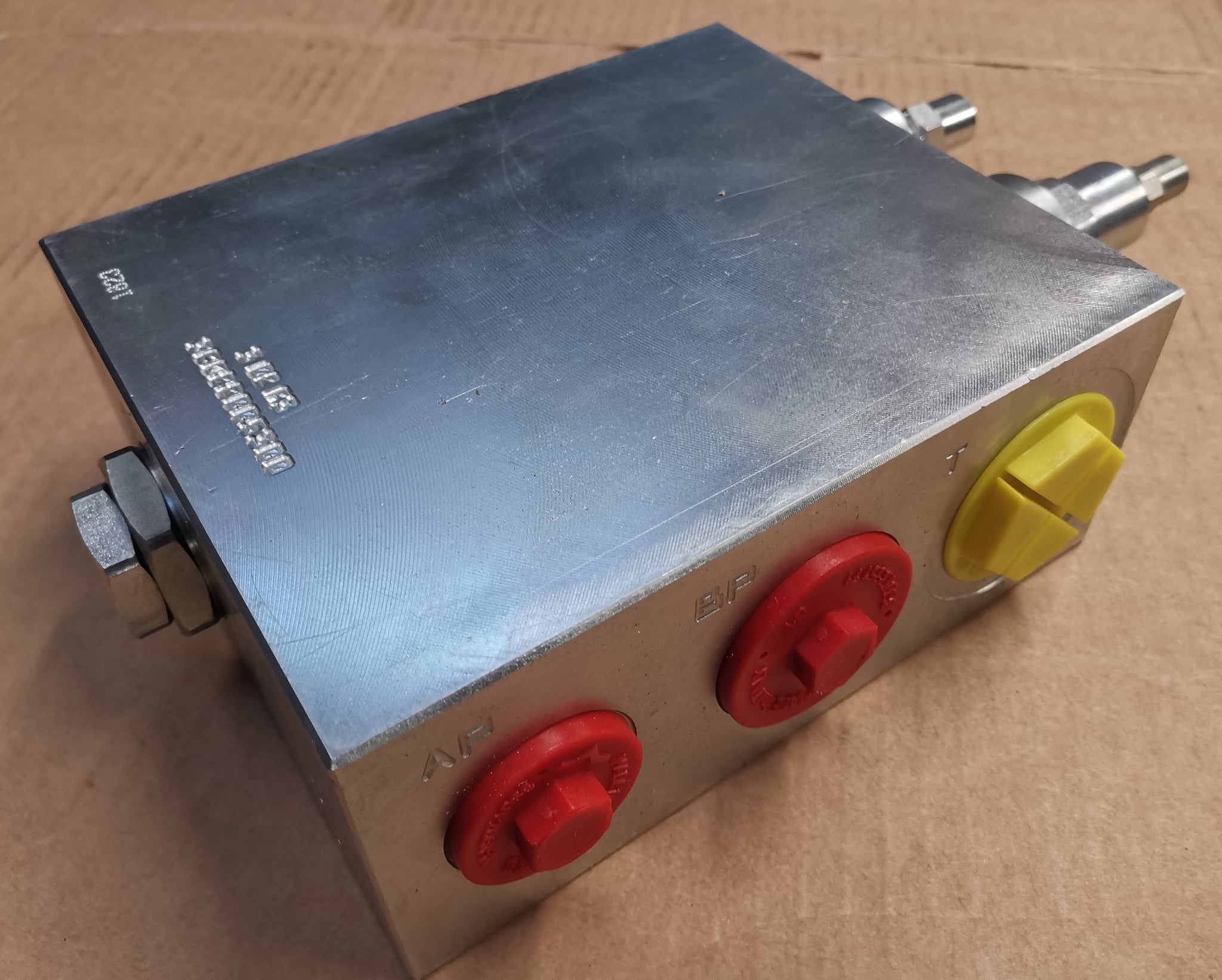

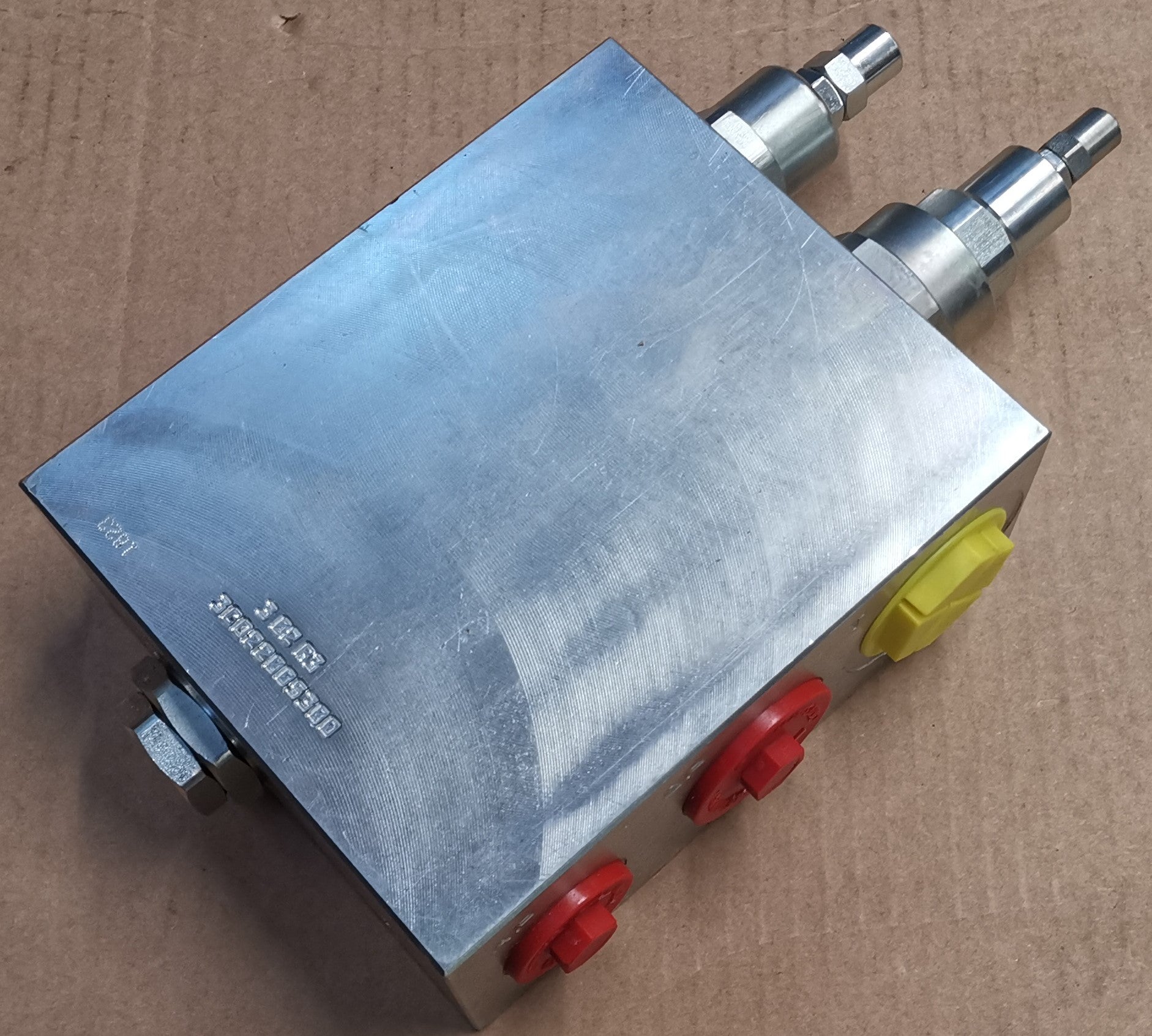

Angebot wird hier ein Hochdruck-/Niederdruckabschaltventil für den Einsatz in Holzspalter, Pressen oder ähnlichen Anlagen.
Das Ventil ist für sehr hohe Leistungen konzipiert und entwickelt.
Das Ventil ist für Anlagen mit einer Doppelpumpe und zwei verschiedenen Leistungsstufen.
Die Doppelpumpe sollte eine kleinere Stufe (Ap) und eine größere Stufe (Bp) besitzen.
Bei niedrigem Druck wird die große Stufe zugeschaltet und die Anlage läuft mit kleiner und großer Stufe auf maximalen Volumenstrom.
Wenn der eingestellte Druck der Stufe Bp erreicht ist, wird die große Stufe abgeschaltet, entlastet und die kleine Stufe Ap läuft mit höherem Druck weiter.
Dadurch wird der Leistungsbedarf der Anlage insgesamt reduziert und gleichzeitig die Geschwindigkeit deutlich gesteigert.
Die Abschaltdrücke sind einstellbar.

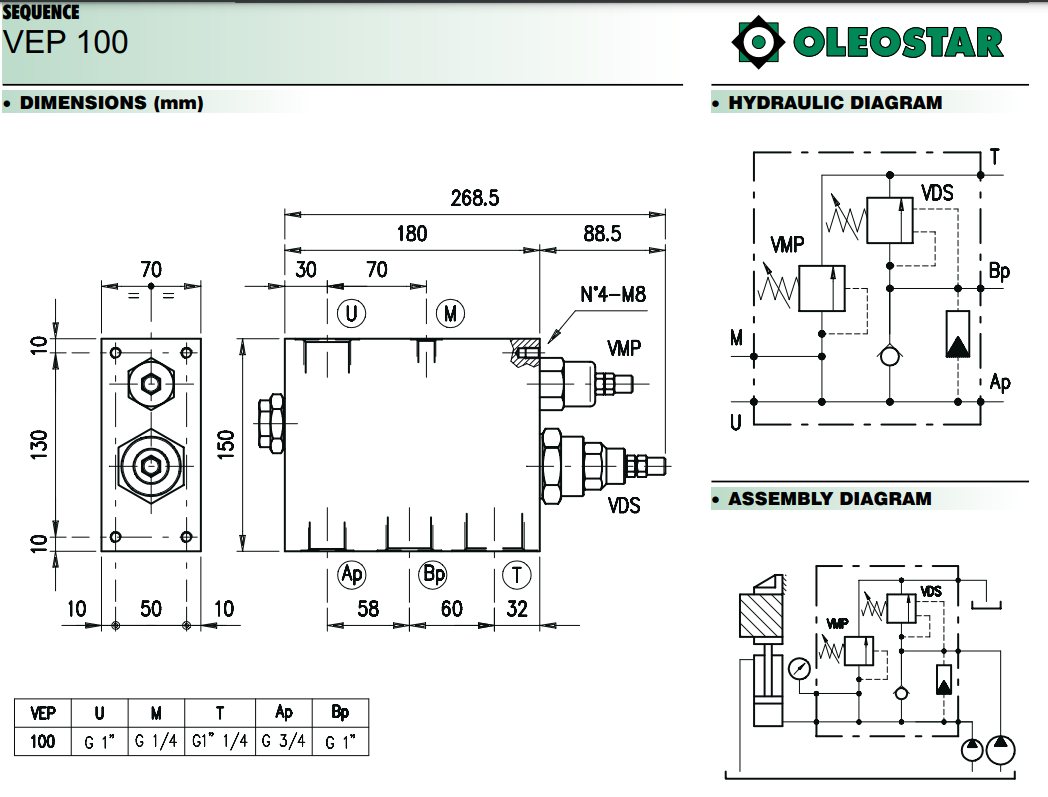

Technische Daten:
Maximaler Volumenstrom
Ap line = 50 l/min
Bp line = 150 l/min
U line = 180 l/min.
Betriebsdruck
Maximaldruck= 350 bar
Druck Stufe Ap= 50 ÷ 220 bar (Voreinstellung=180 bar bei 5 l/min.)
Druck Stufe Bp= 20 ÷ 80 bar (Voreinstellung= 60 bar bei 5 l/min.)
Temperaturgrenzen
min. -25°C max. 90°C with standard BUNA N gaskets
Gewicht= 13,5 kg
