Elektrisches Steuergerät für Bosch SB7 System

Angeboten werden hier neu entwickelte Steuergeräte zur direkten Nachrüstung eines (doppeltwirkenden) elektrischen Steuergerätes für das Bosch SB7 System.

Es ist wahlweise elektrisch schwarz/weiß oder proportional ausgeführt (für feinfühlige Ansteuerung).
Das Ventil lässt sich wie ein reguläres Zusatzsteuergerät in der Verkettung montieren.

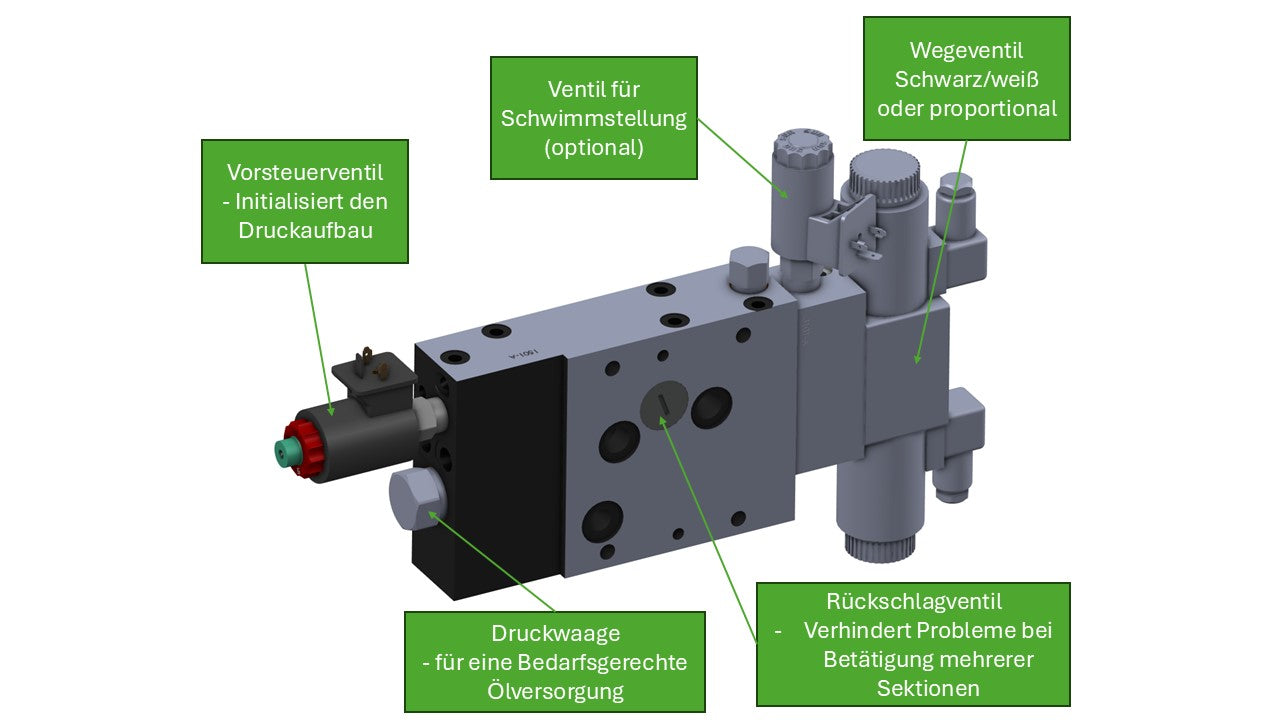

Das System hat eine integrierte Druckwaage und ermöglicht so eine bedarfsgerechte Regelung von Druck und Volumenstrom. Der nicht abgenommene Volumenstrom steht so den anderen Steuergeräten zur Verfügung (auch den originalen, mechanischen, Steuergeräten). Das System ermöglicht so die Betätigung mehrerer Ventile gleichzeitig (im Gegensatz zu den originalen Steuergeräten).

Ein integriertes Rückschlagventil verhindert die Beeinflussung mehrerer Sektionen untereinander.

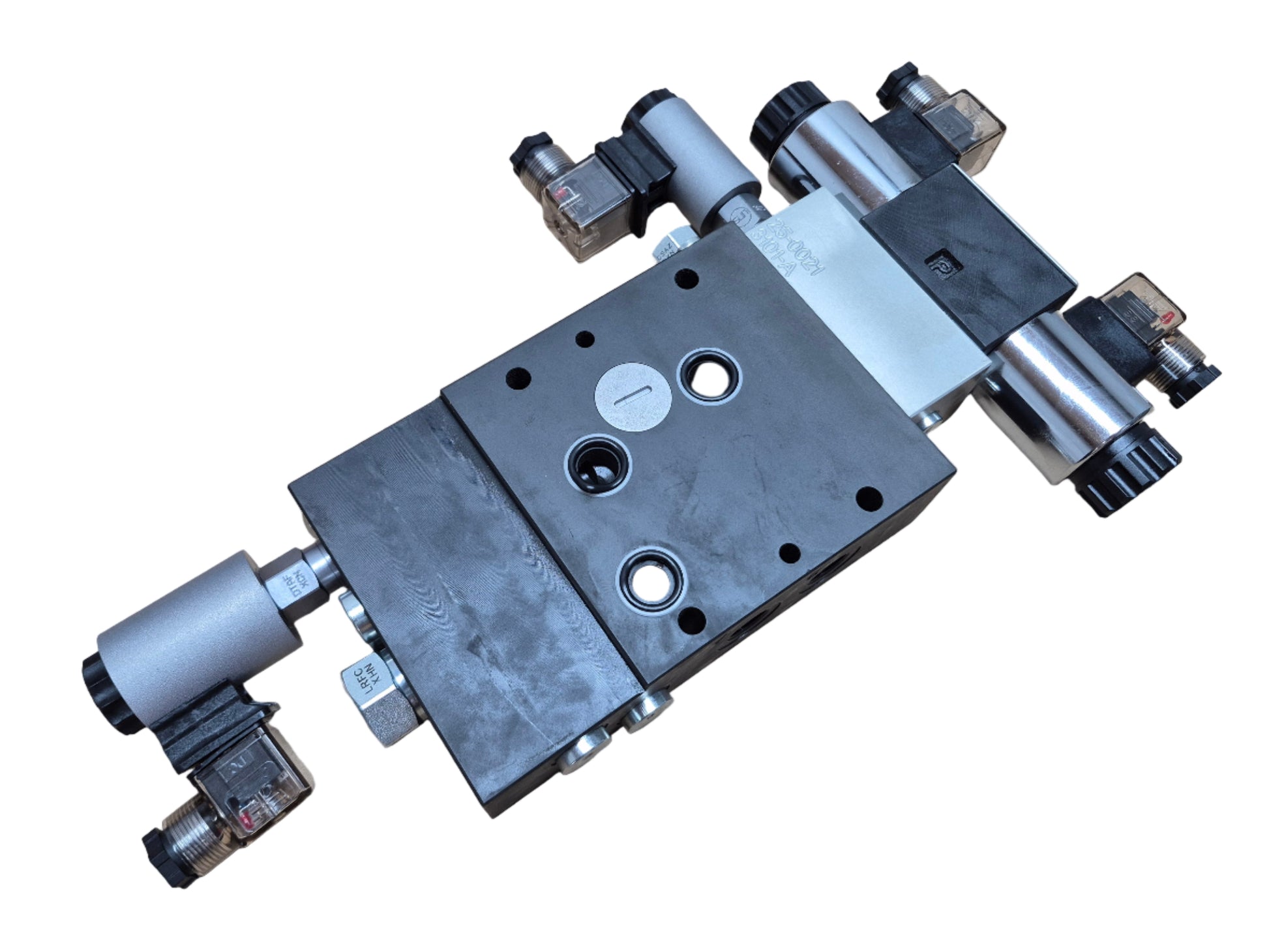

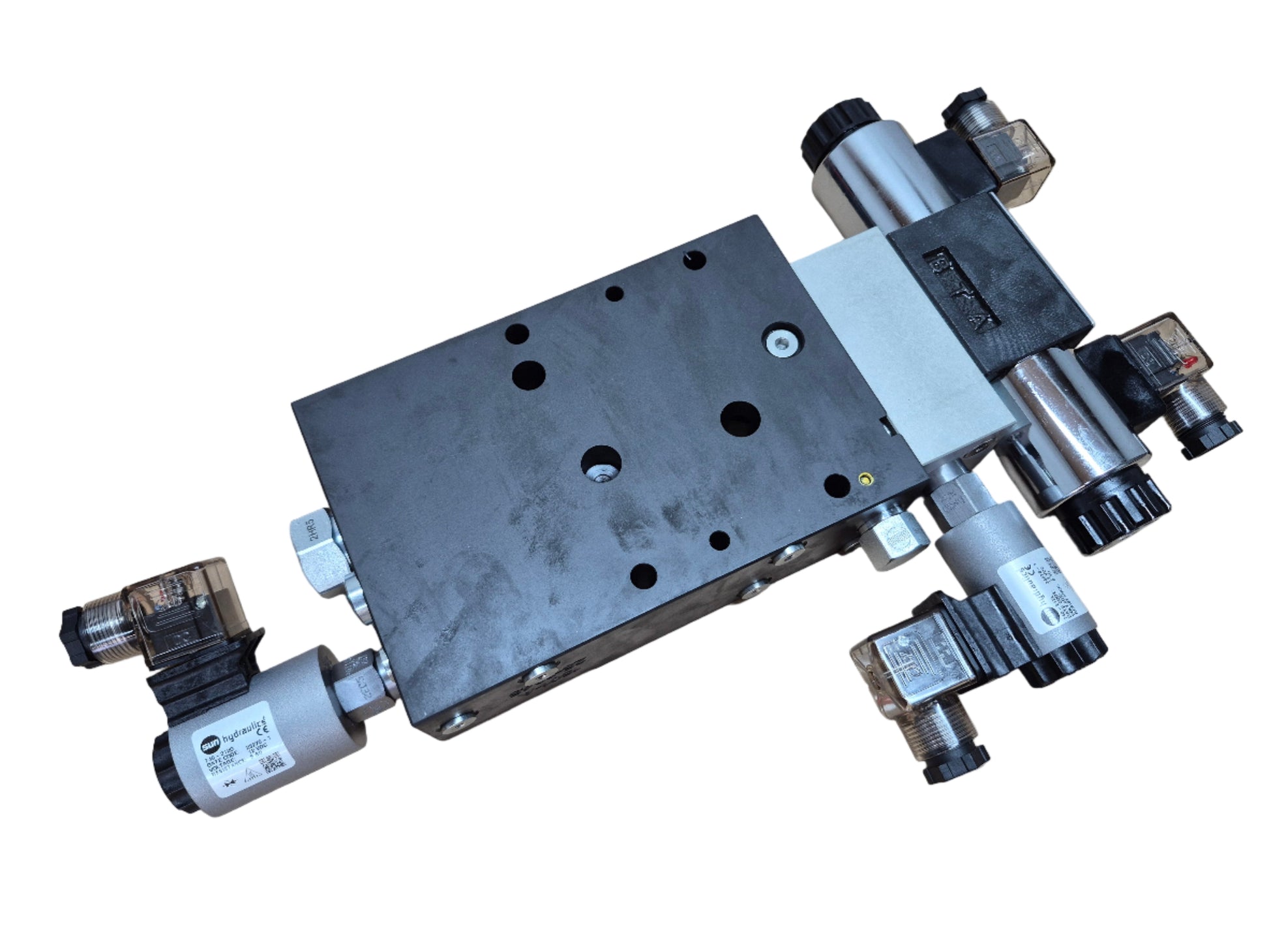

Optional kann das Ventil mit einer schaltbaren Schwimmstellung ausgeliefert werden.

Technische Daten

• Max Eingangsvolumenstrom: 120 l/min
• Max. Volumenstrom der Arbeitssektionen (schwarz/weiß Wegeventil): Ca. 60 l/min
• Max. Volumenstrom der Arbeitssektionen (proportionales Wegeventil): Ca. 40 l/min
• Maximaler Druck: 250 bar
• Breite der Ventilscheibe: 49 mm (gleiche Breite wie originale Zusatzsteuergeräte)
• Standby-Druck: 14 bar (Notwendig für Bedarfsgerechte Regelung)
• Zulässige Öltemperatur: -15 °C bis 85 °C
• Erf. Filterungsklasse: 19/17/14 nach ISO 4406
• Zugelassene Öle: HLP-, STOU-, UTTO-Öle (nur Mineralöle zugelassen, andere Öle nur in Rücksprache)


Das Set wird komplett Einbaufertig mit Ventilen, Stopfen und Dichtungen geliefert.
Außerdem wird eine vollständige Dokumentation mit Montage- und Betriebshinweise zum Download bereitgestellt (automatische Benachrichtigung nach dem Kauf). Sie können die Dokumentation auch bereits vorher unter folgendem Link herunterladen:

Hier klicken!

Hinweis!

Das System hat technisch bedingt einen größeren Platzbedarf als die originalen Ventile, bitte vor Kauf und Einbau unbedingt anhand der oben zum Download bereitgestellten Begleitdokumentation die Eignung ihres Schleppers prüfen!

Ansonsten gibt es allerdings keine Einschränkungen, das System ist kompatibel mit allen Bosch SB7 Systemen (über die gesamte Bauzeit von 1960 bis knapp 2000, unerheblich ob drei oder vier Stehbolzen).

Gerne bieten wir bei Bedarf auch Lösungen zur Ansteuerung des Ventils an. Kontaktieren sie uns gerne mit ihren Wünschen: Kontakt
