Bosch SB7 Endplatte mit Druckweiterleitung

Grunemeyer Hydraulik

  • €119,00
    Einzelpreis pro
inkl. MwSt. zzgl. Versandkosten

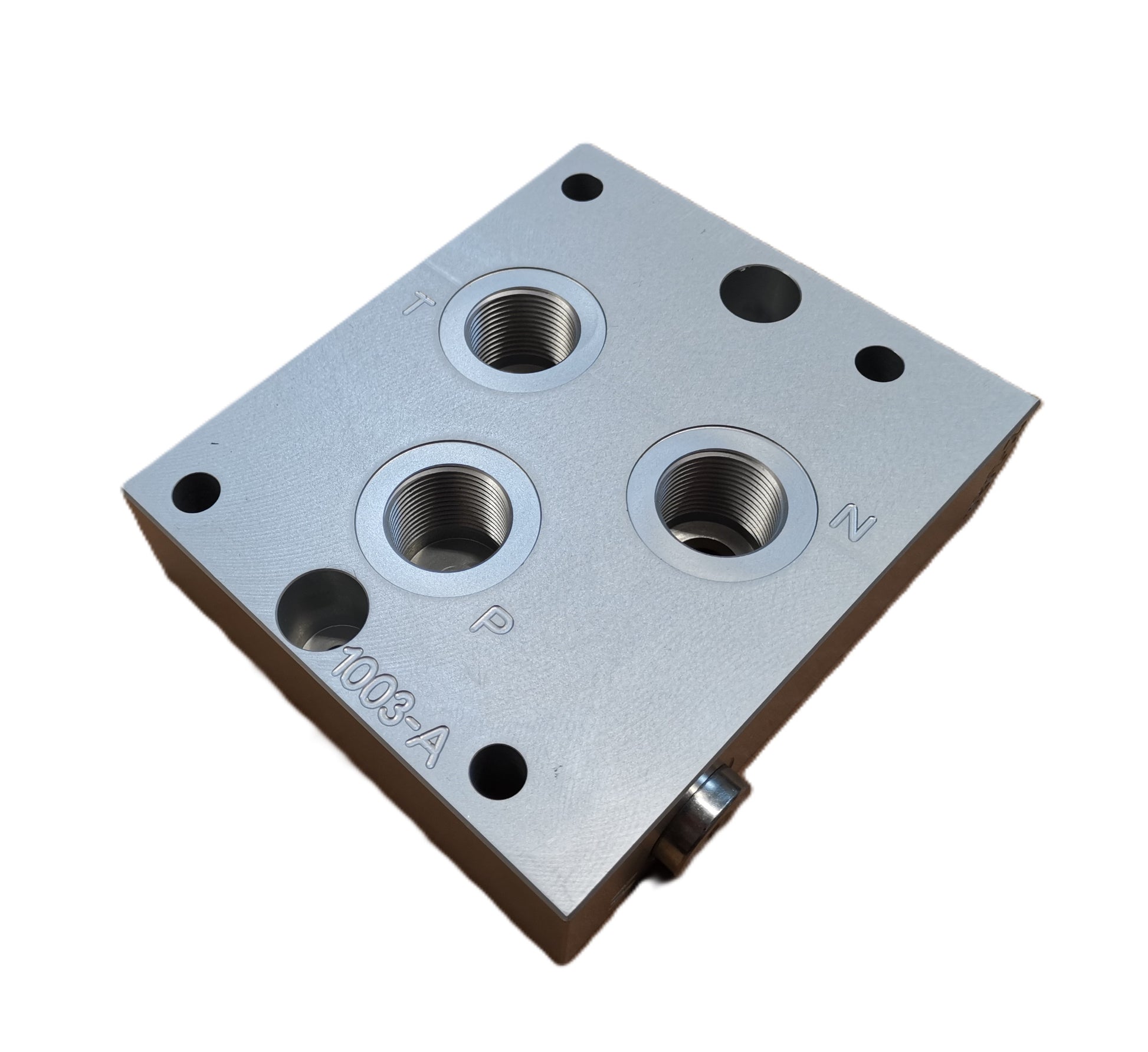

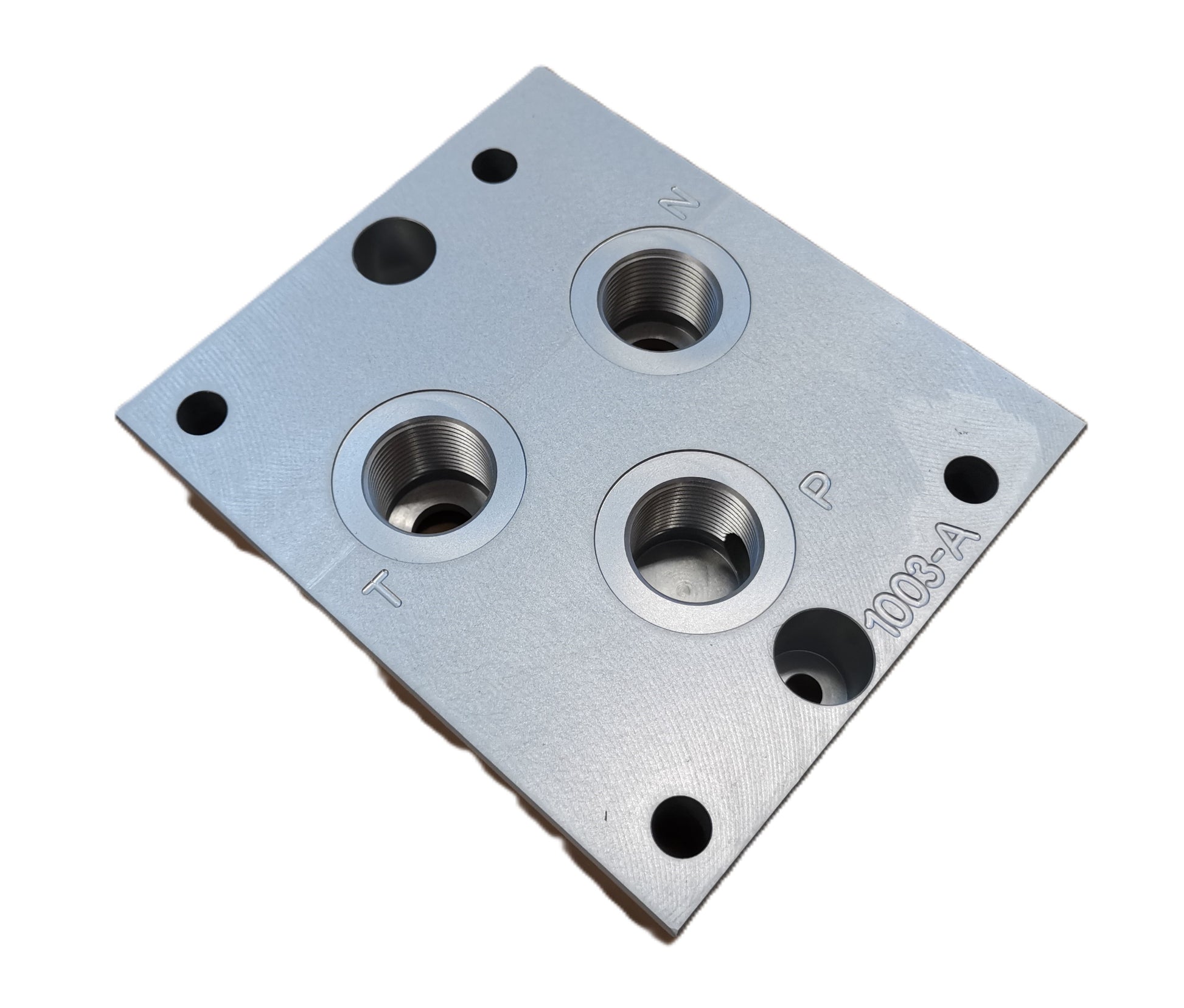

Angeboten werden hier Endplatten für das Bosch SB7 System mit Druckweiterleitung.
Statt der originalen Verbindung von P und N sind hier Anschlüsse nach außen geführt.

Damit lassen sich externe Ventile, wie beispielsweise ein Frontladersteuergerät oder einen zusätzlichen Steuerblock, sehr einfach am Schlepper integrieren.
Alle benötigen dazu Anschlüsse sind bei diesem Ventil vorhanden.

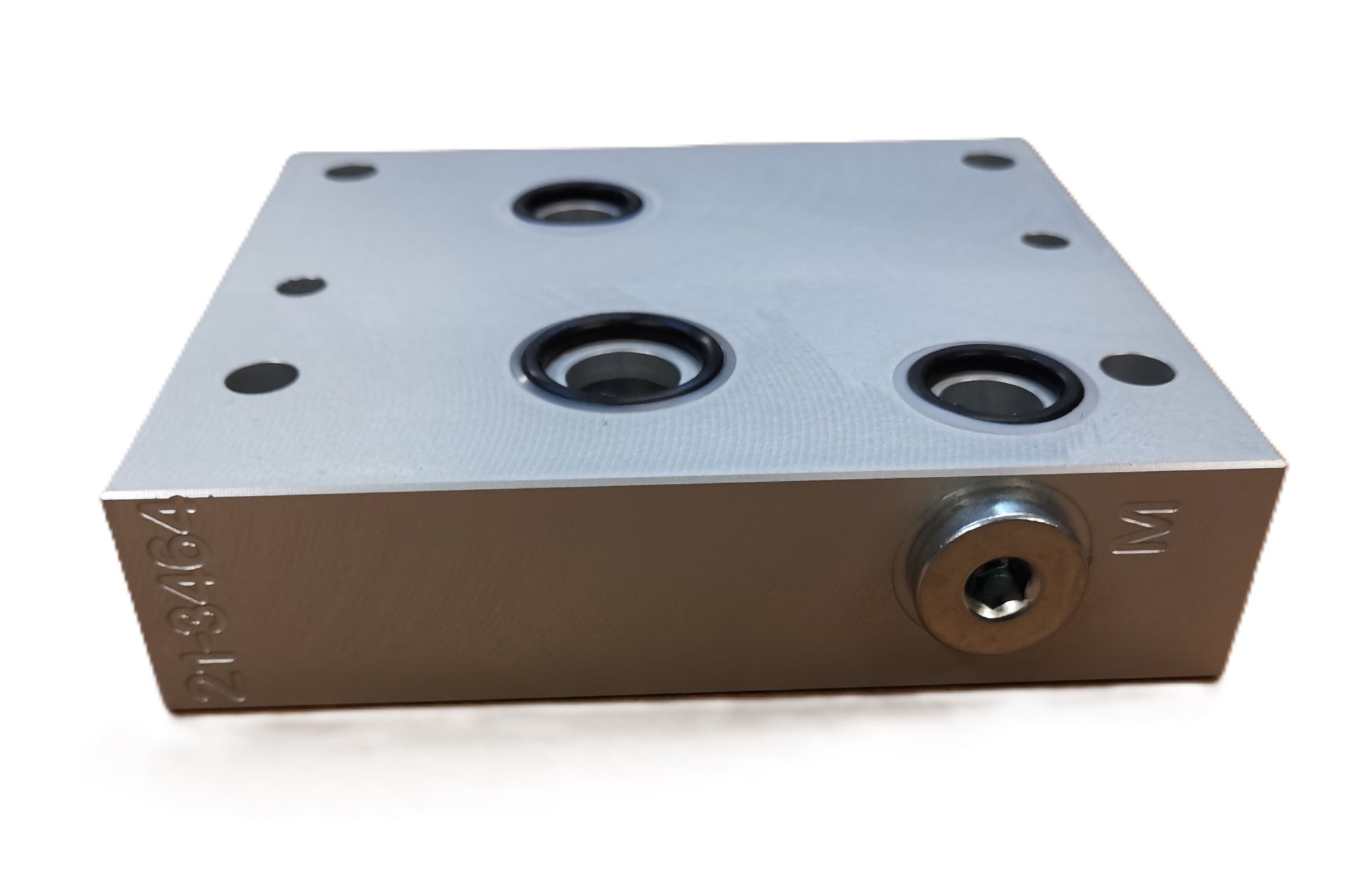

Des Weiteren ist ein Messanschluss für den Hauptdruck integriert.

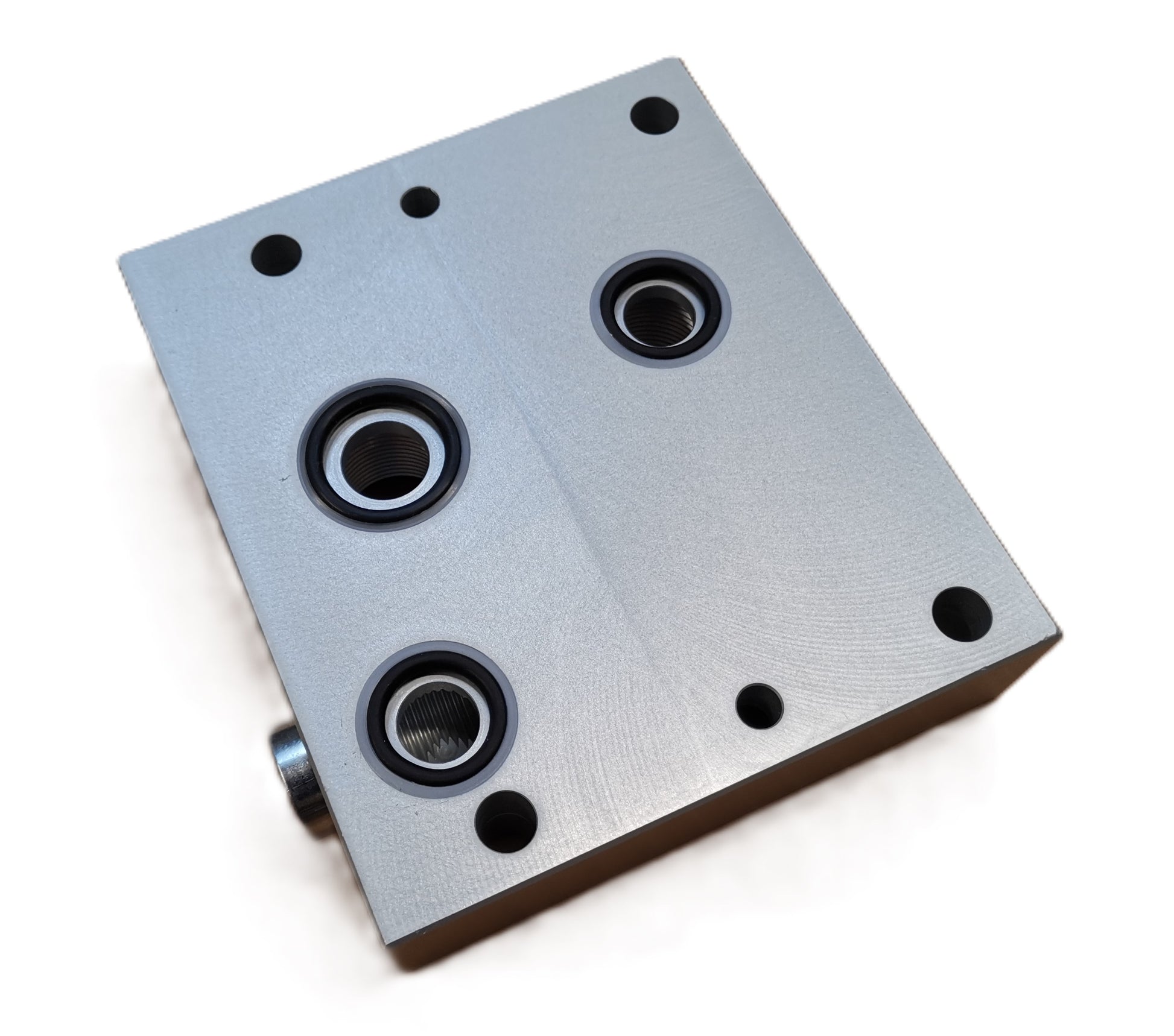

Die Endplatte kommt komplett ausgerüstet mit Stützringen, O-Ringen und Stopfen für den Messanschluss.
Die Maße der Platte basieren auf originalen Zeichnungen von Bosch und zeichnen sich durch höchste Passgenauigkeit bei höchsten zulässigen Durchflussmengen aus.

Technische Daten:
- Materialdicke: 30mm
- max. Druck: 250 bar
- Nenndurchflussmenge: 90 l/min
- Arbeitsanschlüsse: M22x1,5
- Messanschluss: 1/4" BSP

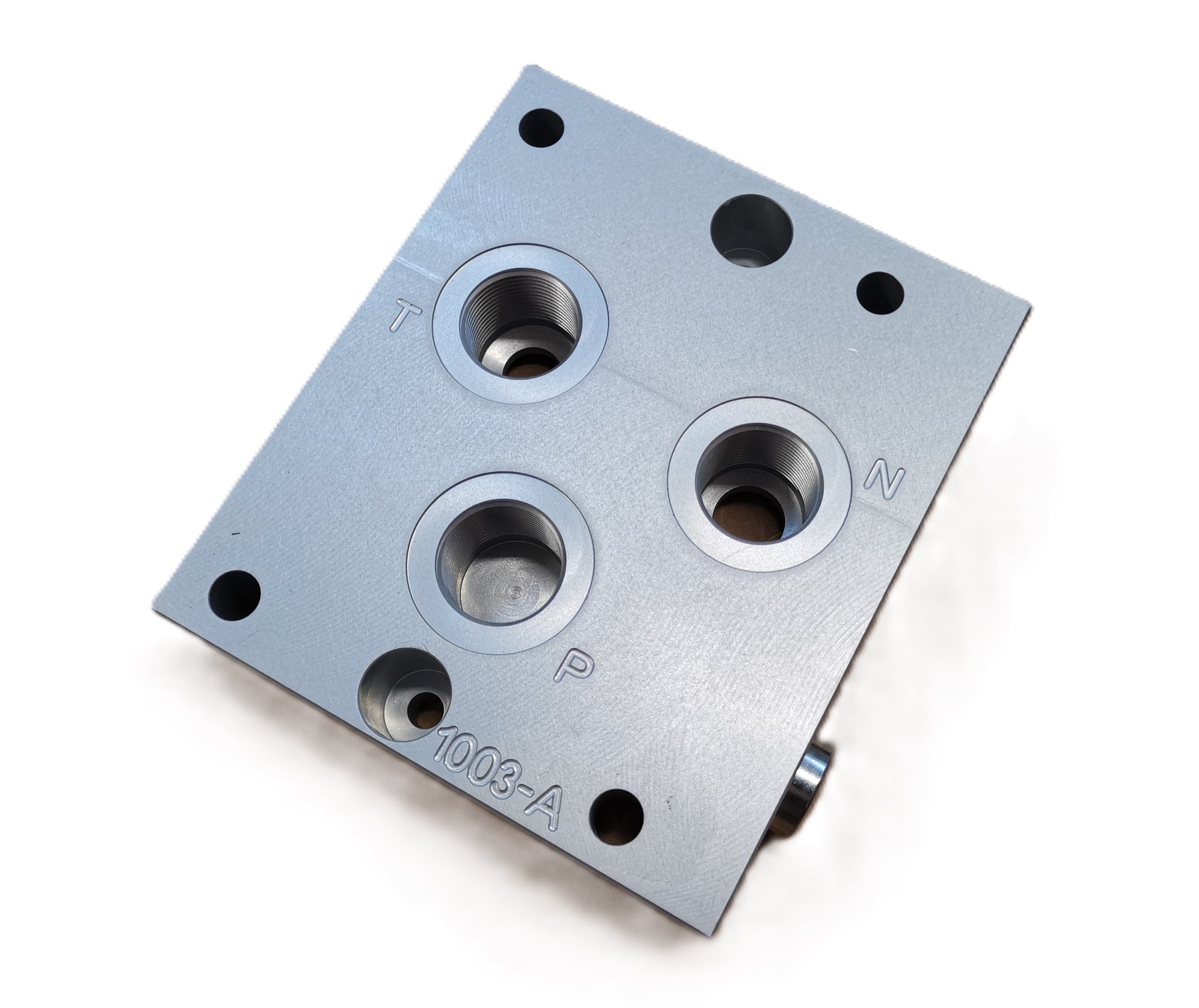

Zuordnung Anschlüsse:
P=Pumpe
N=Druckweiterleitung (Rückführung in das System)
T=druckloser Rücklauf
