5fach Steuerblock mit Steuerung 1x NG10 4xNG06, LS-fähig

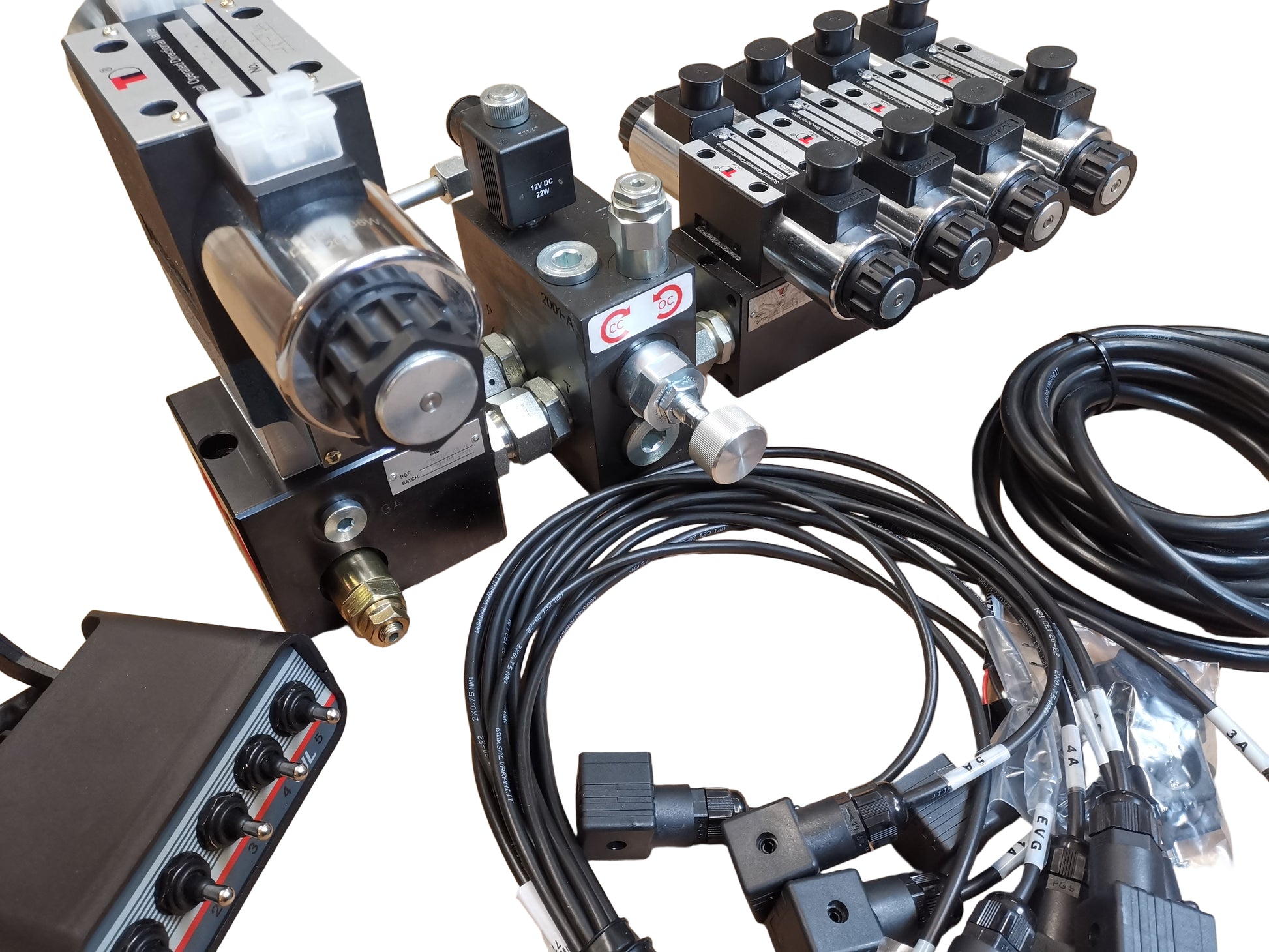

Angeboten werden hier fertig konfektionierte Steuerblöcke mit Kippschalterbox und passendem Kabelsatz.
Mit dem Steuerblock können beispielsweise eine elektrohydraulische Steuerung am Güllefass oder an verschiedenen anderen Geräten nachgerüstet werden.

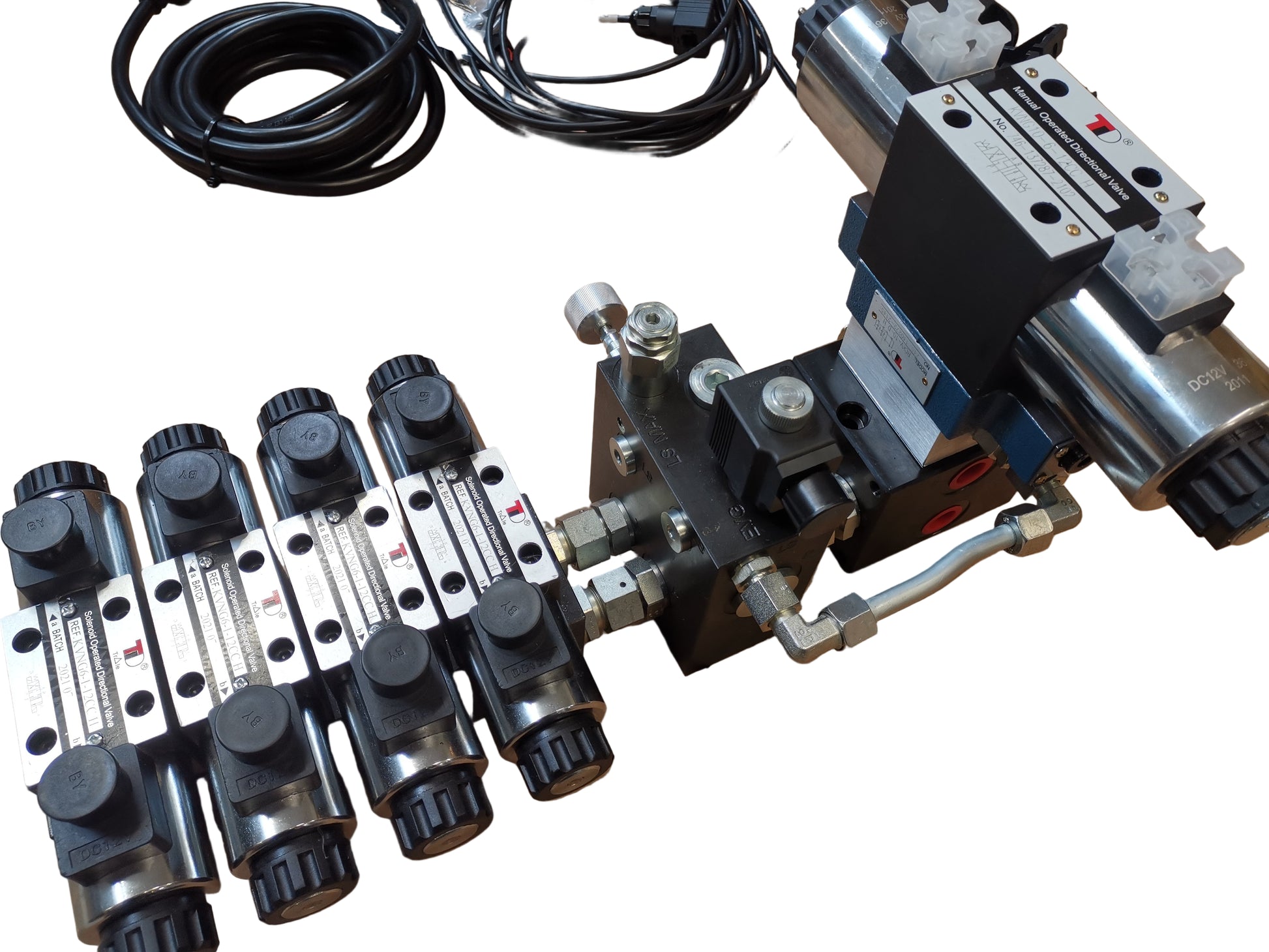

Der Steuerblock besteht grundlegend aus drei verschiedenen Bereichen.
Der erste Bereich ist ein großer NG10 Block mit einer doppeltwirkenden NG10-Funktion für Hydraulikmotoren (in Grundstellung entlastet).
Diese Sektion besitzt außerdem ein einstellbares Drosselrückschlagventil, um den Volumenstrom (und damit die Drehzahl eines ggf. angeschlossenen Motors) in dieser Sektion zu begrenzen.

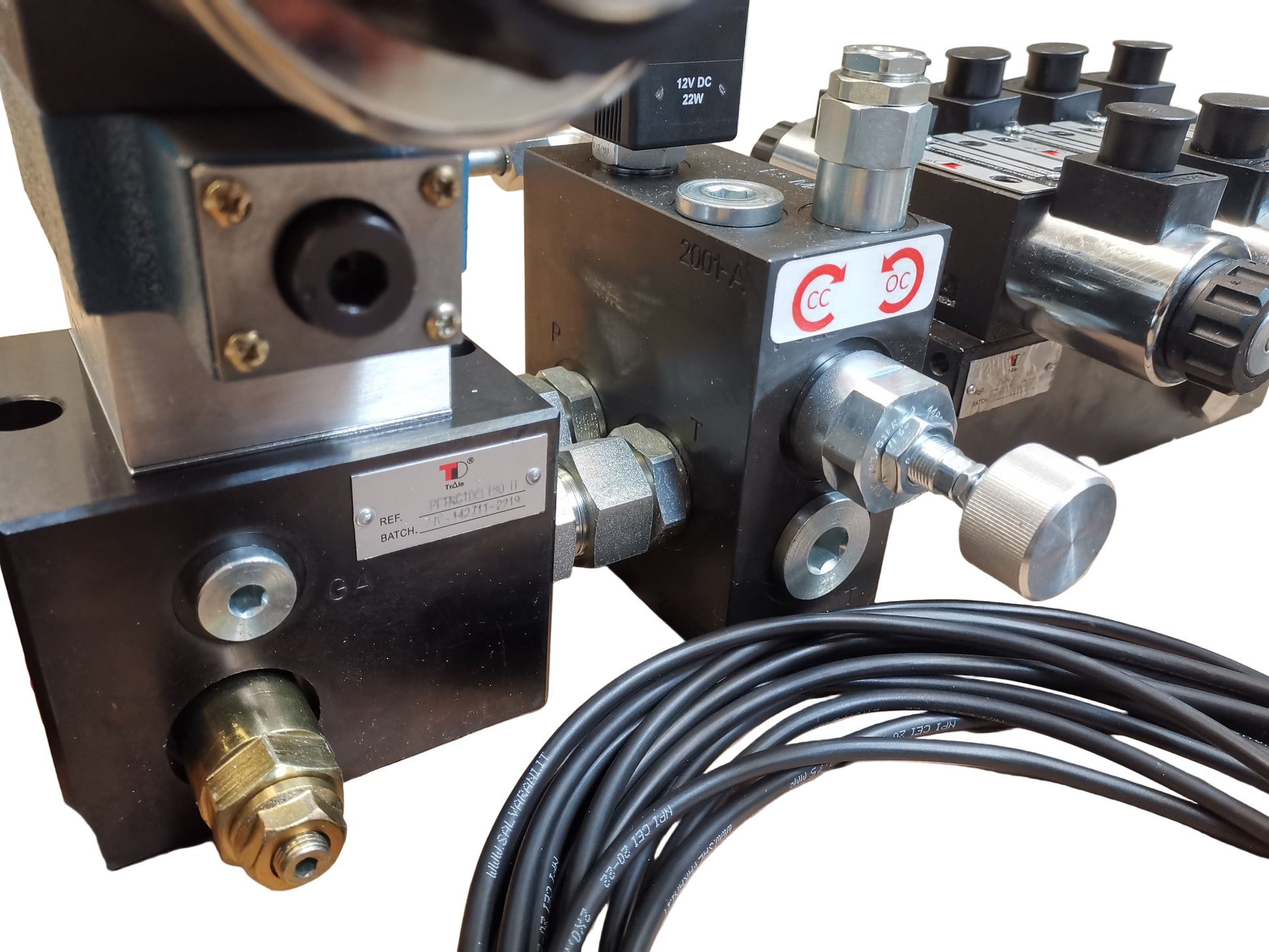

Der zentrale Block bietet die nötige Ventiltechnik für die Umschaltung zwischen LS- und Konstantstrombetrieb. Die Umschaltung erfolgt über ein Handrad.
Auch sind die LS-Dämpfung und die LS-Entlastung hier integriert.
Der dritte Teil des Blockes ist ein NG06 Block mit vier doppeltwirkenden Sektionen für beliebige Zylinderfunktionen (einfach- und doppeltwirkend). Diese Sektionen sind in Grundstellung gesperrt.

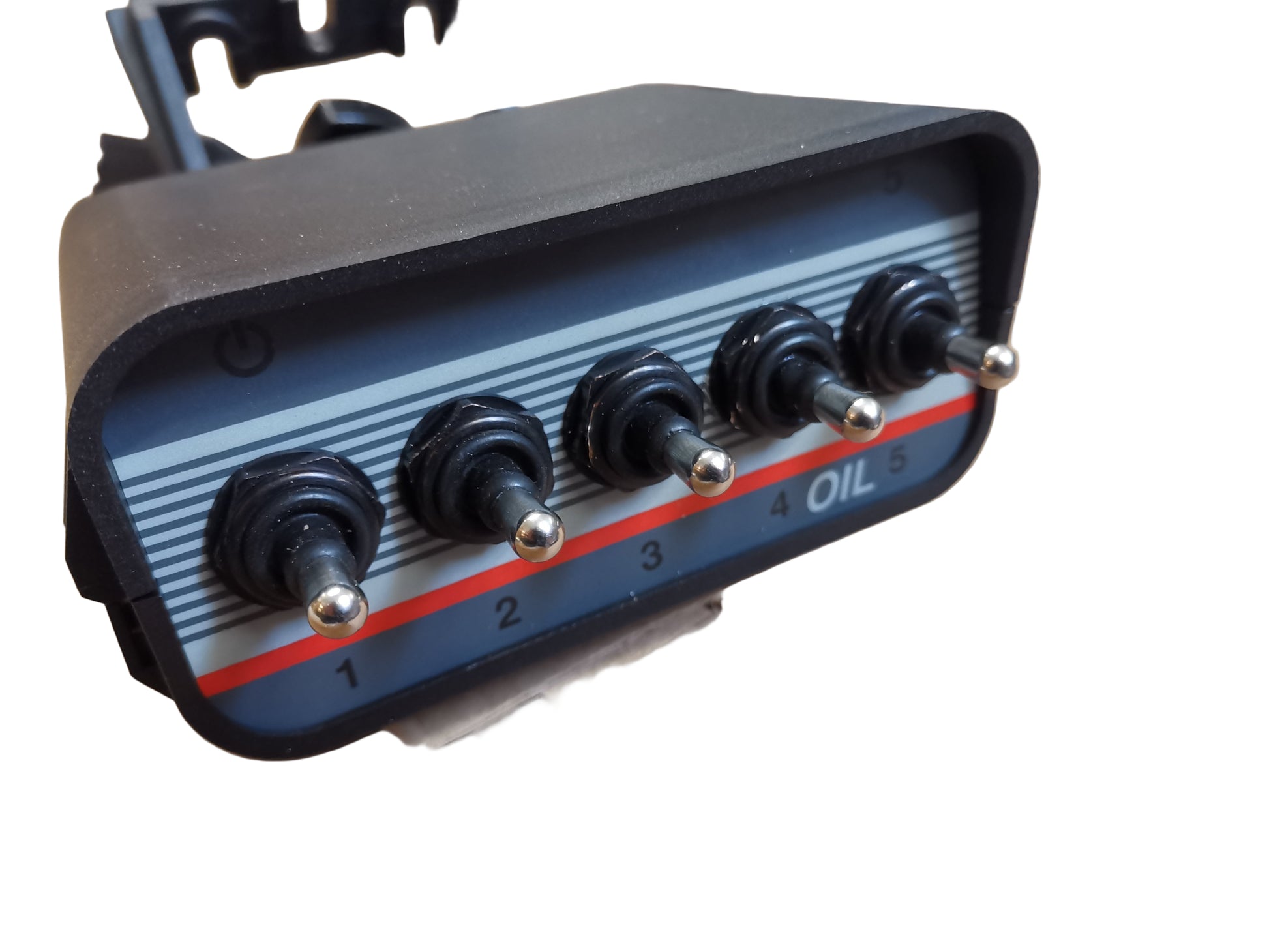

Bei diesem Angebot ist die Steuerung in Form einer Kippschalterbox inklusive.
Die ersten vier Kippschalter in der bewährten OIL-Box sind tastend, für die NG06-Sektionen, der vierte Kippschalter ist rastend für die Ansteuerung der NG10-Sektion.
Eine Absicherung ist in der Box integriert.

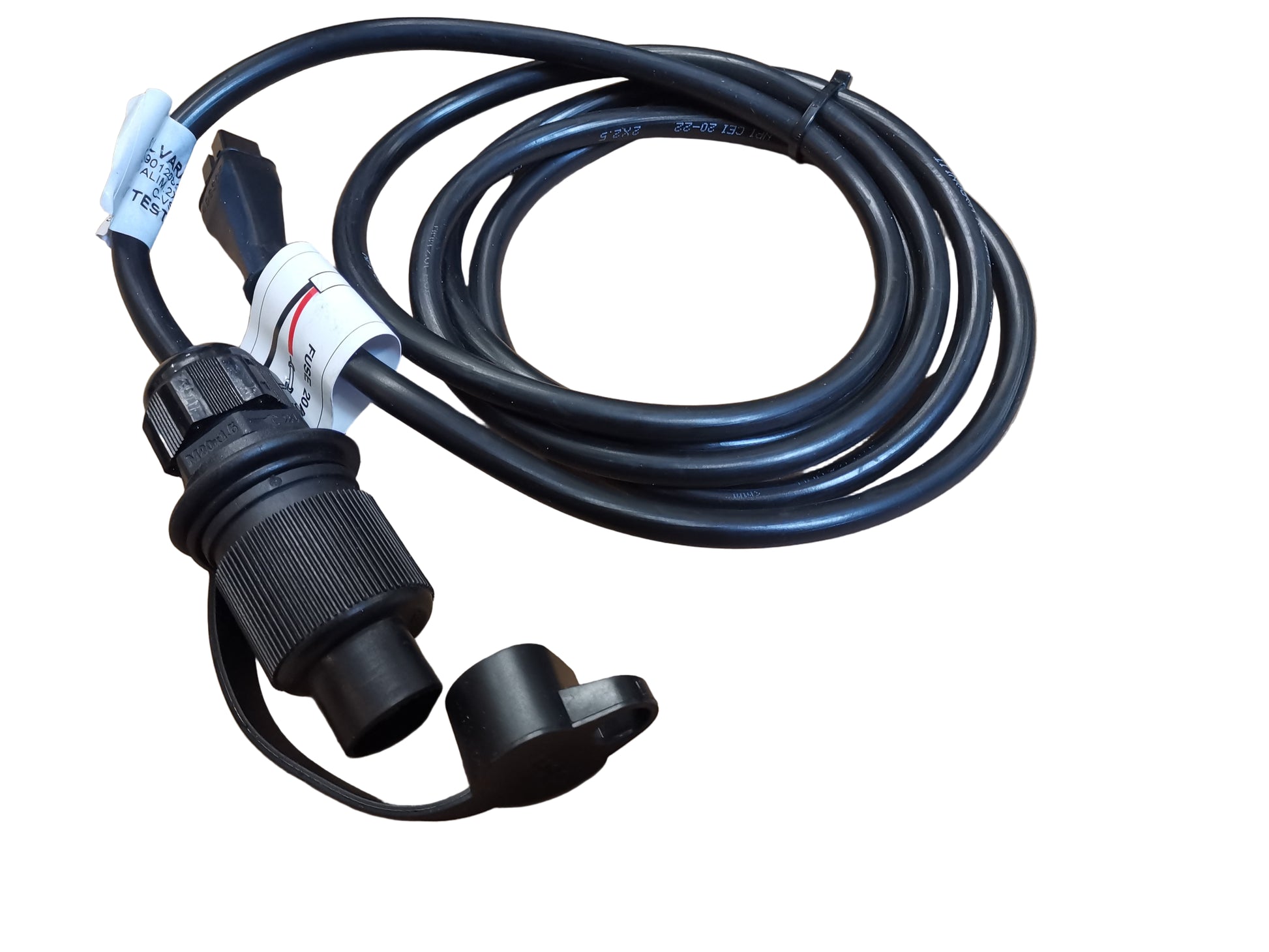

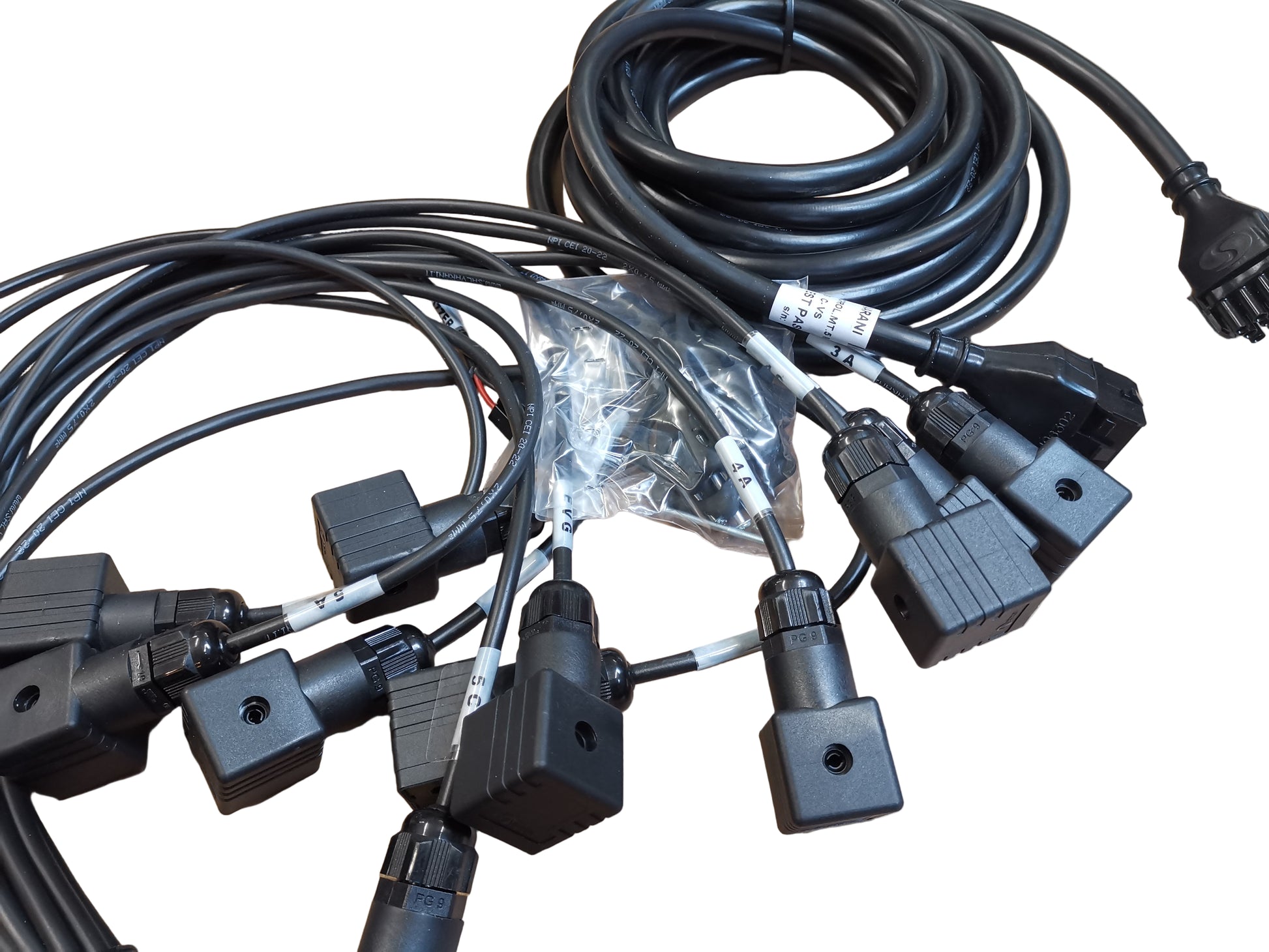

Zum Lieferumfang gehört außerdem ein Anschlusskabel mit dreipoligem Stecker und das Anschlusskabel für die Magnete (beschriftet).
Enthalten ist außerdem ein Verlängerungskabel mit fünf Metern Länge, sowie das Anschlusskabel mit dreipoligem Stecker.
Die Ansteuerung für das Vorsteuerventil (im Kabelsatz mit EVG bezeichnet) ist in der Steuerbox integriert.
Technische Daten:
- einstellb. max. LS-Druck: 100-290 bar
- max. Volumenstrom bei Konstantstrombetrieb: 100 l/min
- max. Volumenstrom bei LS-Betrieb: bis zu 250 l/min
- max. Volumenstrom pro NG06-Sektion: 60 l/min
- max. Volumenstrom pro NG10-Sektion: 120 l/min
- Schaltspannung: 12 VDC
- P/T-Anschlüsse: 3/4" BSP
- NG06-Arbeitsanschlüsse: 3/8" BSP
- NG10-Arbeitsanschlüsse: 1/2" BSP
- LS-Anschluss: 1/4" BSP
Andere Konfigurationen sind auf Anfrage verfügbar!
