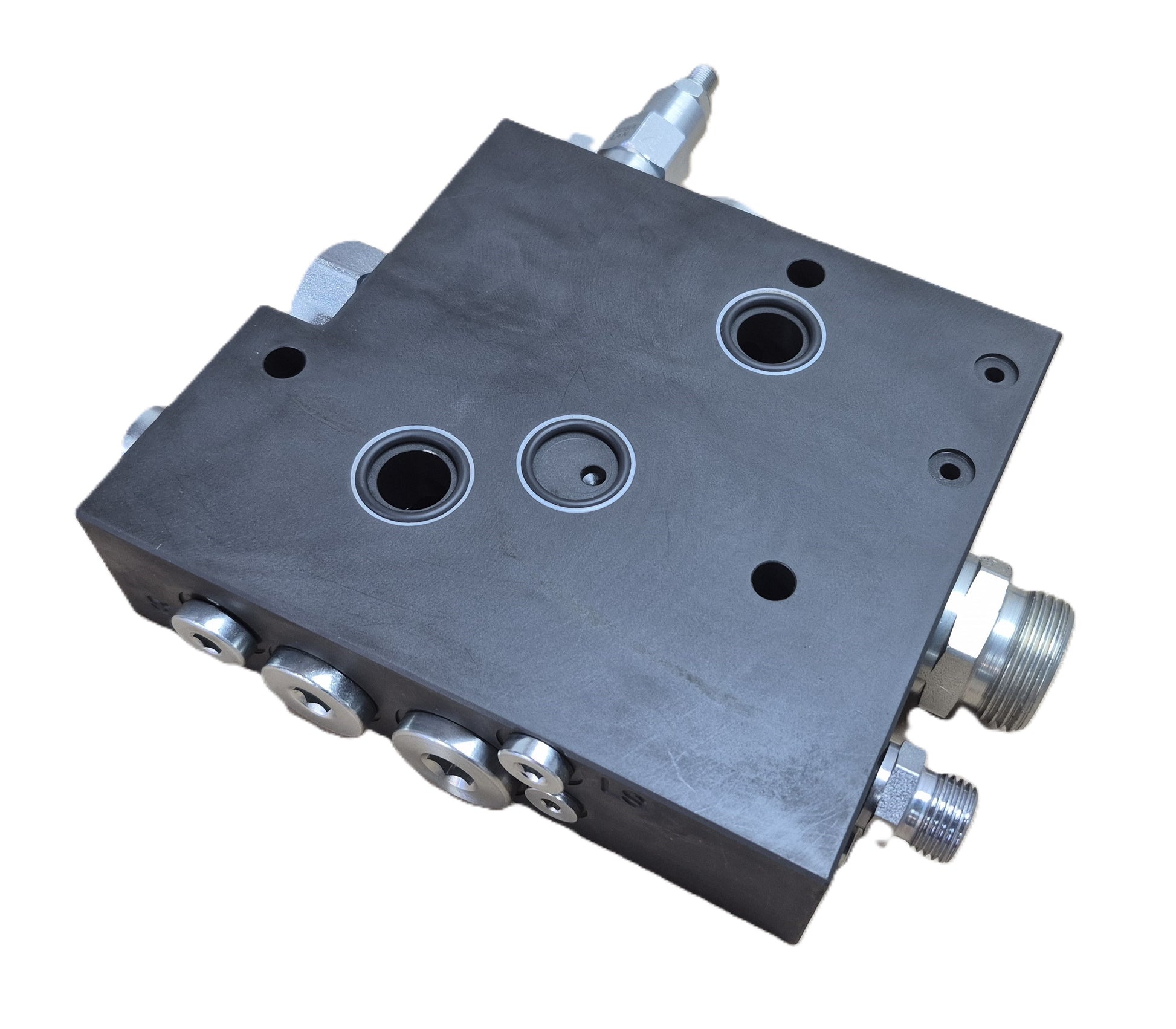

Load-Sensing Nachrüstung für Bosch SB23 LS (EHS) System

Bei diesem neu entwickelten System handelt es sich um ein System, um in einem Schlepper mit Bosch SB23 LS oder SB23 EHS Steuergeräten eine Power Beyond Schnittstelle für externe Geräte zu bieten. Dabei ist unerheblich, ob in dem Schlepper eine Verstellpumpe oder eine Konstantpumpe verbaut ist.

Auch ist diese Version kompatibel zur elektrisch und mechanisch betätigten Ventilen.

An diesem System können dann Load-Sensing-Steuerblöcke angeschlossen werden, zum Beispiel Güllefässer über Power Beyond.

Das System wird montiert wie ein reguläres Zusatzsteuergerät am Steuergeräte-Block des Schleppers.

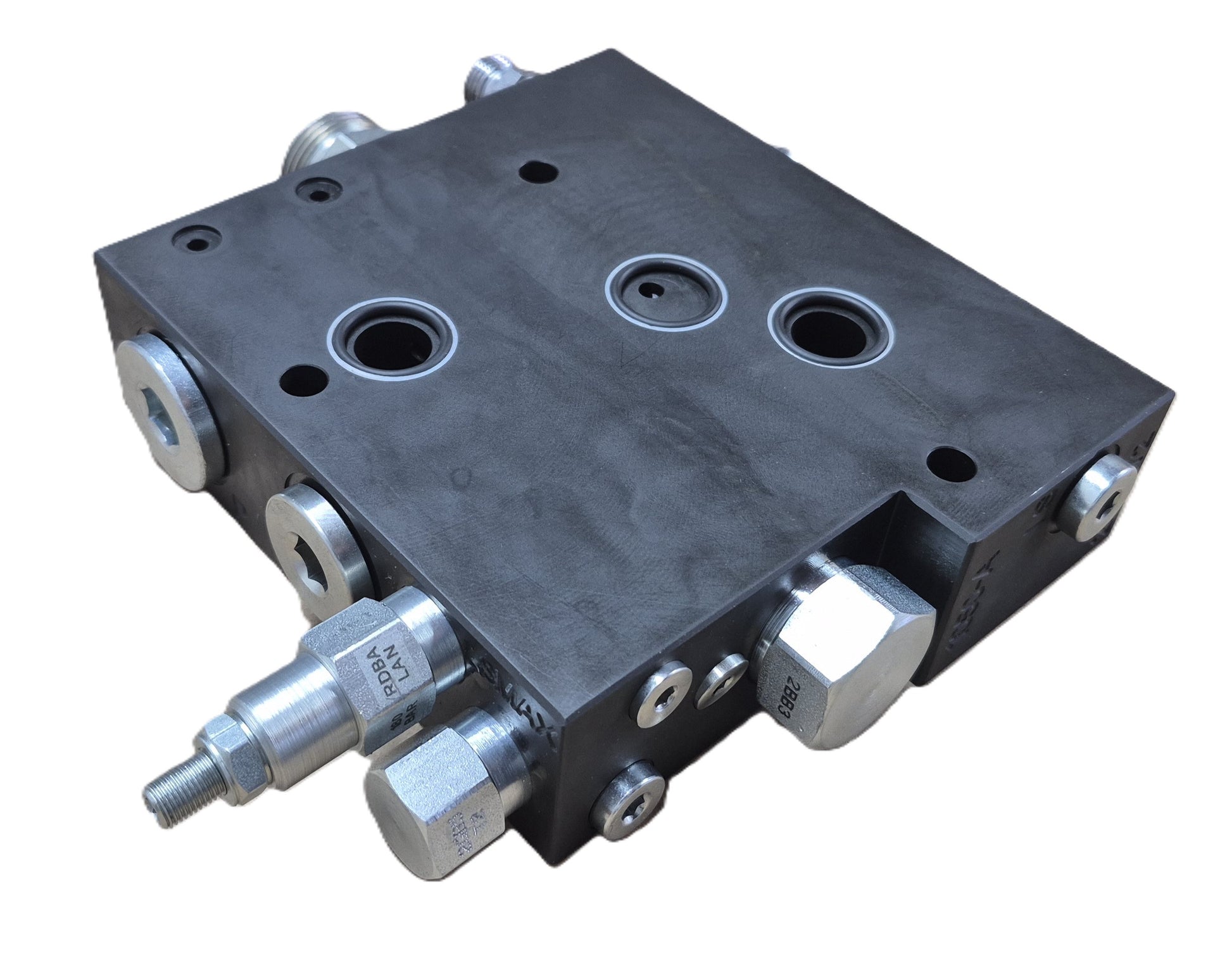

In dieser Ventilscheibe ist die komplette notwendige Ventiltechnik enthalten.
Die Ventiltechnik kommt voreingestellt und braucht nach dem Einbau grundsätzlich keine weiteren Einstellarbeiten.

Die Druckwaage verhindert, das den Schleppersteuergeräten der komplette Volumenstrom durch das angebaute Gerät "geklaut" wird. Wenn das Anbaugerät nur ein geringen Druckanfordert, sorgt sie dafür, das auch nur ein geringer Druck zum Anbaugerät gegeben wird, gleichzeitig steht den Schleppersteuergeräten der volle Betriebsdruck der Anlage zur Verfügung.

Das System lässt sich grundsätzlich in allen Schlepper mit Bosch SB23 Steuergeräten einbauen, unabhängig davon, ob elektrische oder mechanische Steuergeräte eingebaut sind.

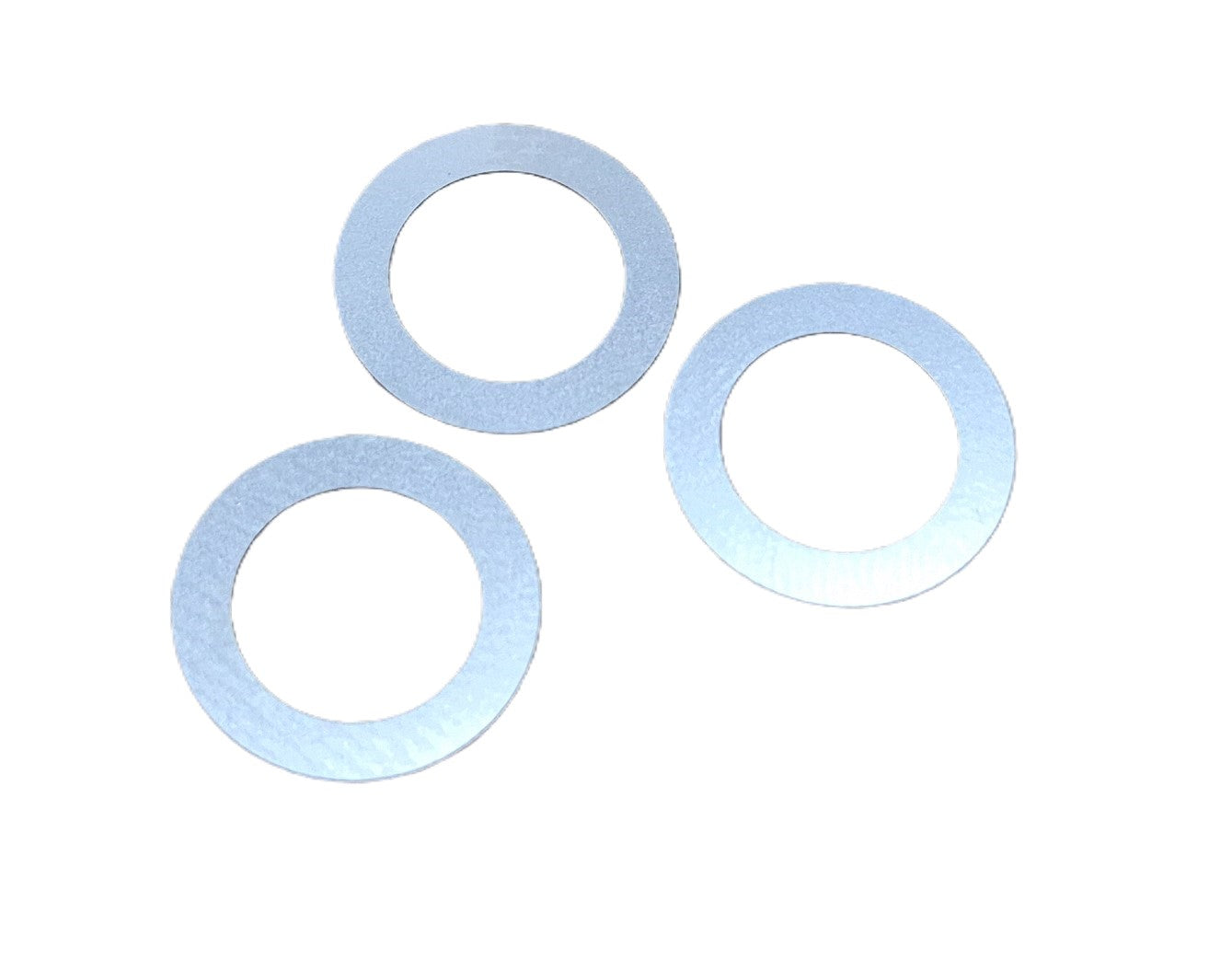

Im Lieferung sind die notwendigen Dichtungen für die Flanschfläche, sowie drei Distanzringe für die Stehbolzen enthalten.

Technische Daten:

• max. Druck: 250 bar
• max. Volumenstrom mit Druckwaage: 140 l/min
• Voreinstellung Hauptdruckbegrenzung: ca. 195 bar
  • Ergibt sich aus der LS-Druckbegrenzung (180bar) plus Standby-Druck
• Delta-P-LS: 14 bar (Standby-Druck)
• Arbeitsanschlüsse P=22L, LS=10L

Die technischen Begleitdokumente mit einigen Hinweisen und technischen Informationen werden nach dem Kauf zum Download automatisch bereitgestellt.

Alternativ können Sie diese aber auch direkt hier herunterladen:

Technisches Begleitdokument herunterladen
