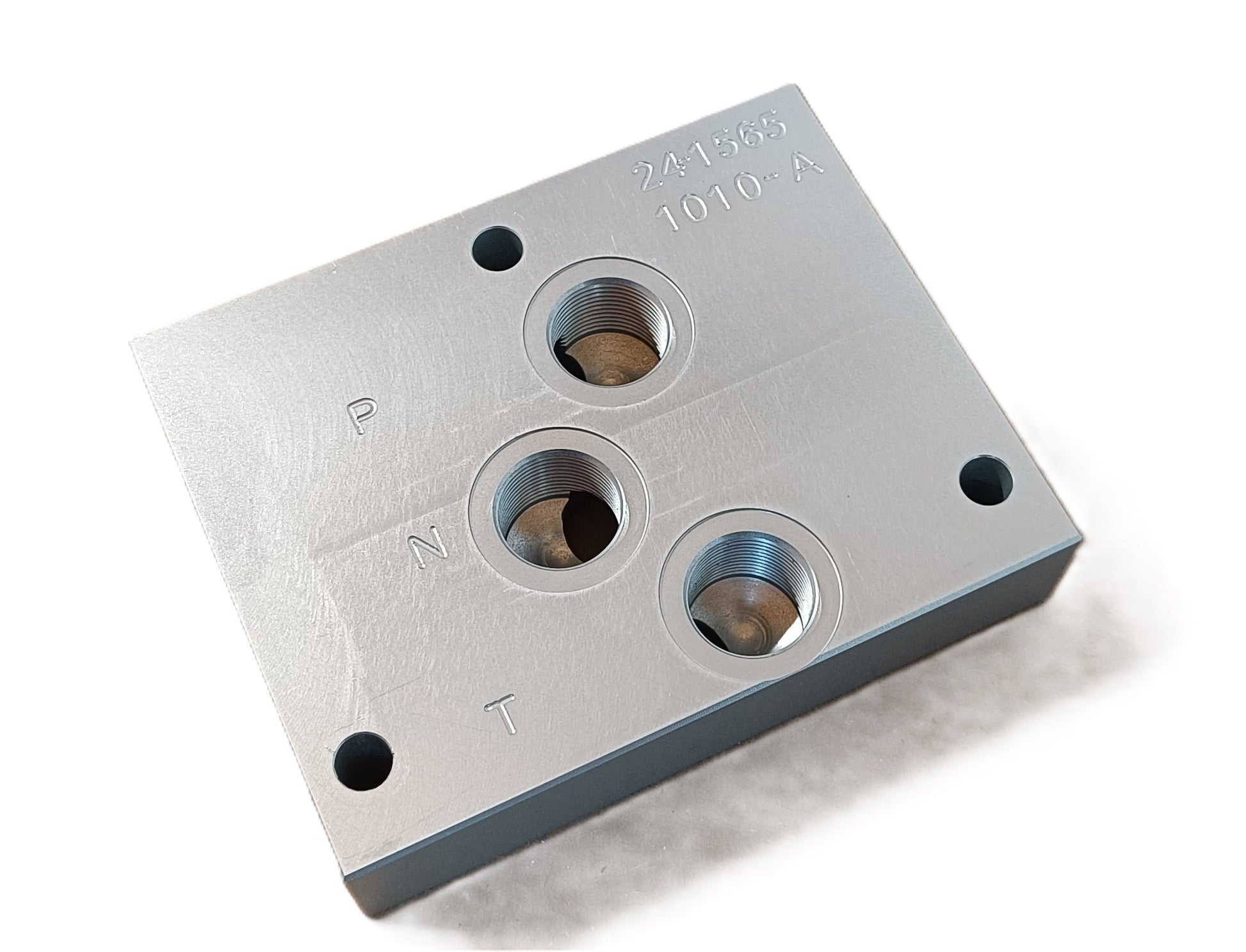

Bosch SB23 OC Endplatte mit Druckweiterleitung

Angeboten werden hier Endplatten für das Bosch SB23 OC System mit Druckweiterleitung.
Statt der originalen Verbindung von P und N sind hier Anschlüsse nach außen geführt.

Damit lassen sich externe Ventile, wie beispielsweise ein Frontladersteuergerät oder einen zusätzlichen Steuerblock, sehr einfach am Schlepper integrieren.
Alle benötigen dazu Anschlüsse sind bei diesem Ventil vorhanden.
Die Materialstärke entspricht den originalen Endplatten, daher ist in der Regel auch kein Tausch der Endplatte erforderlich.

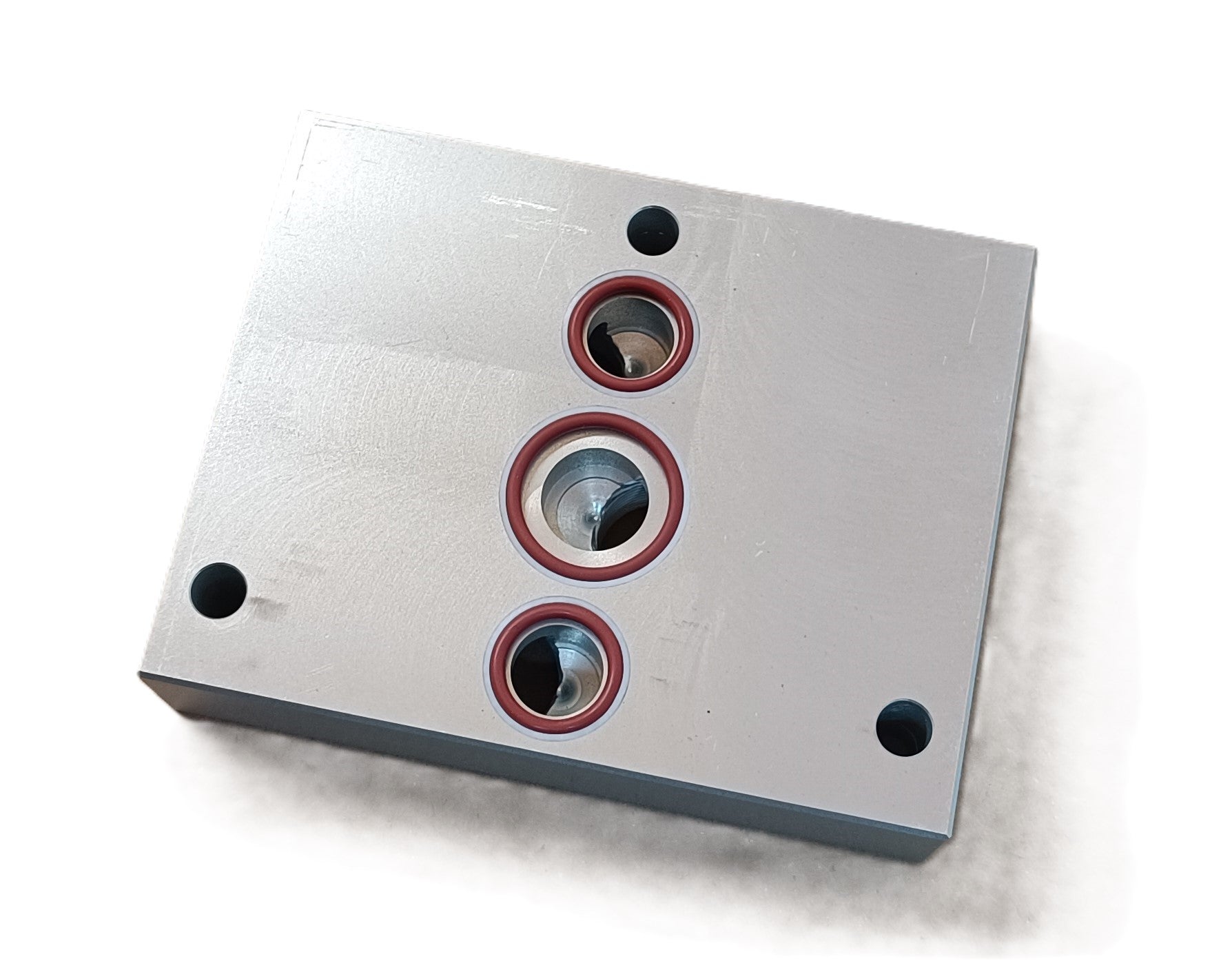

Die Endplatte kommt komplett ausgerüstet mit Stützringen, O-Ringen und Stopfen für den Messanschluss.
Verwendet werden Viton-Dichtringe, wie in den originalen Dichtsätzen von Bosch.

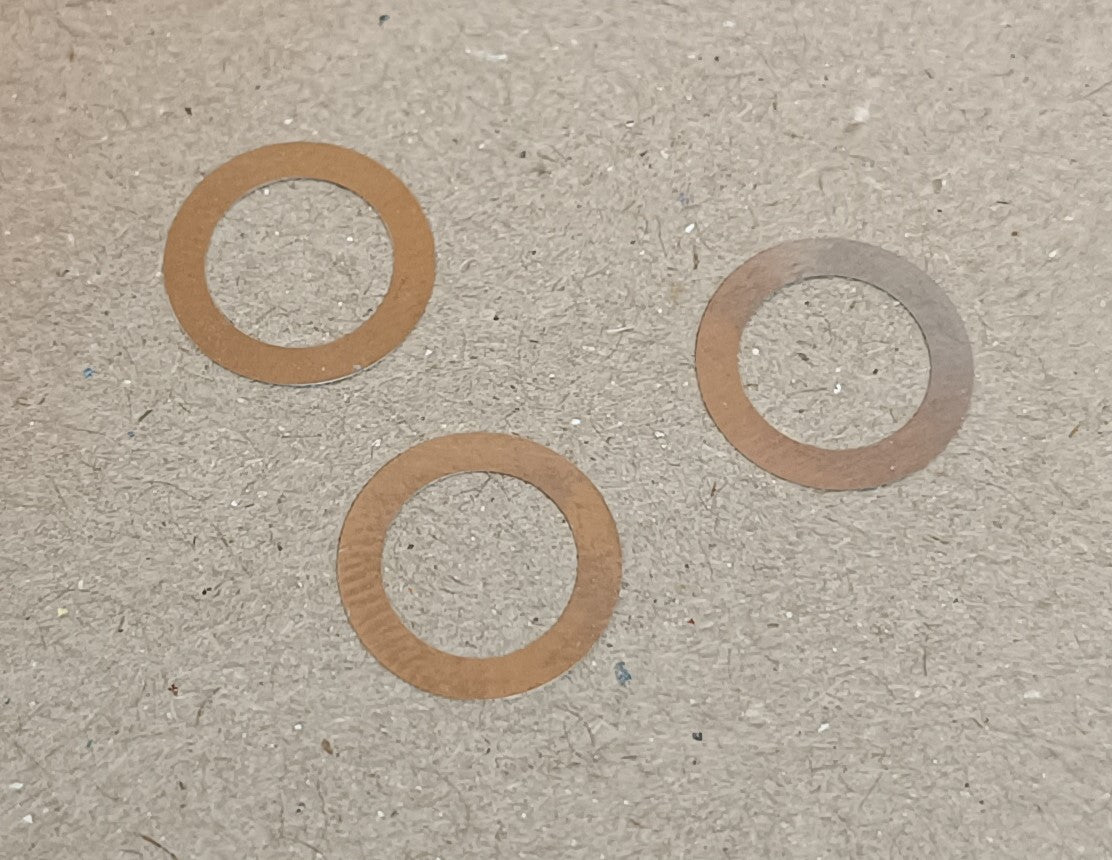

Im Lieferumfang sind außerdem drei Passcheiben, die folgendermaßen verwendet werden müssen:

Wenn zuvor Passscheiben verbaut werden, muss die neue Endplatte wieder mit Passscheiben verbaut werden. Wenn zuvor ein Steuergerät mit Prägungen verbaut war, die durch einen Abziehstein bearbeitet wurden, müssen nun Passcheiben eingesetzt werden. Sie müssen zwischen Ventil oder Endplatte auf die Stehbolzen geschoben werden und sorgt für einen definierten Spalt zwischen den Ventilen.

Technische Daten:
- Materialdicke: 28mm
- max. Druck: 250 bar
- Nenndurchflussmenge: 90 l/min
- Arbeitsanschlüsse: M22x1,5

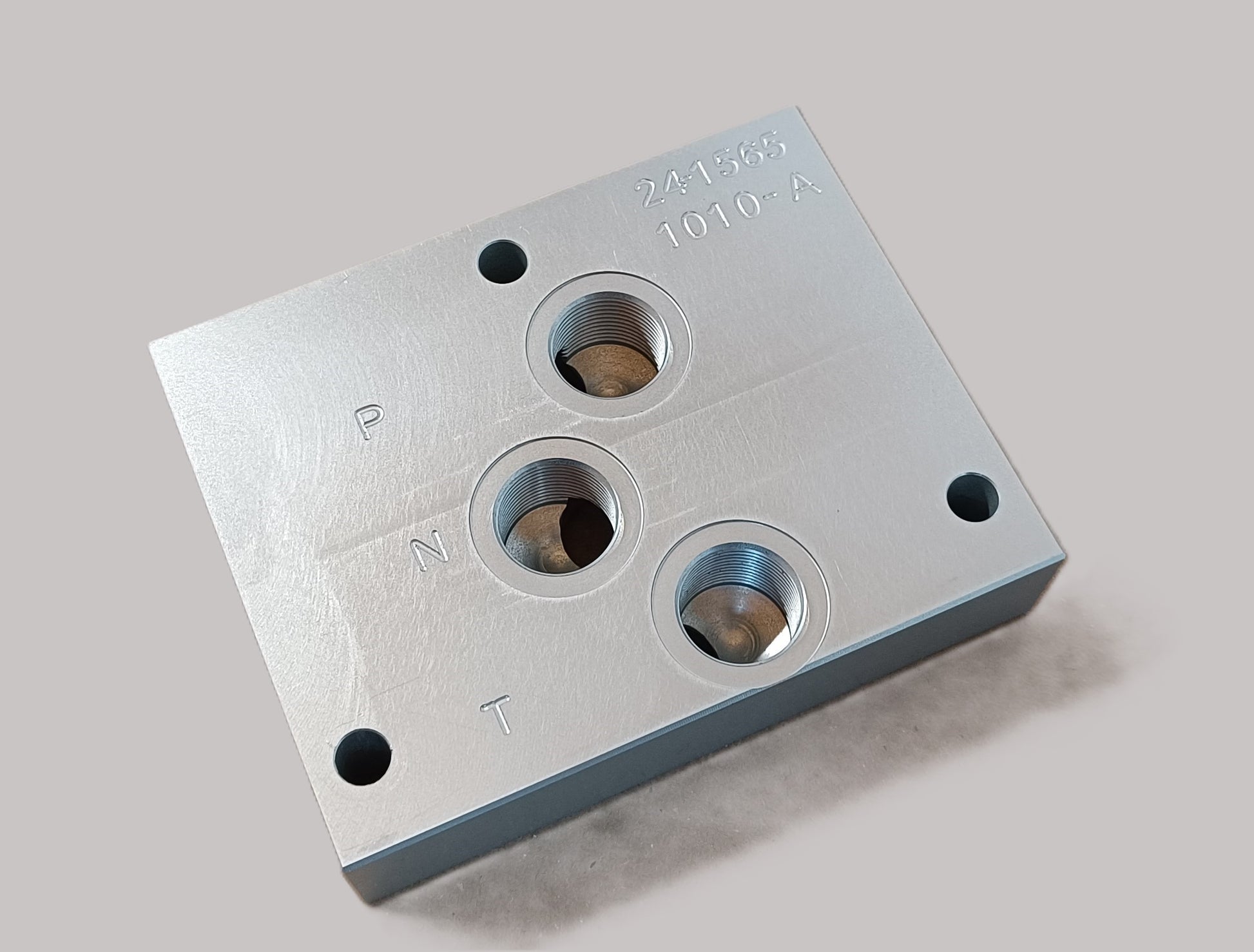

Zuordnung Anschlüsse:
P=Pumpe
N=Druckweiterleitung (Rückführung in das System)
T=druckloser Rücklauf

Hier die Begleitdokumentation herunterladen!
