Centraalblok voor omschakeling Load-Sensing en constante stroom

Hier wordt een universele oplossing aangeboden voor het achteraf inbouwen van LS-stuurblokken of Power Beyond op tractoren (of vergelijkbare machines).

Het systeem heeft een doorvoer van de druk, waardoor de volgende stuurblokken (zoals originele extra hydrauliekventielen of een frontladerstuurventiel) ook verder van druk worden voorzien.

In het systeem zijn twee drukbegrenzingsventielen geïntegreerd, één voor de pomplijn en de andere voor de LS-signaaldruck.

Technische gegevens:

• Maximale volumestroom: 120 l/min
• Maximale druk: 250 bar
• Vooraf ingestelde hoofddruk: ca. 200 bar (instelbaar van 35-210 bar)
• Vooraf ingestelde max. LS-druk    ca. 180 bar (instelbaar van 35-210 bar)
• Delta P-LS (stand-bydruk): 14 bar

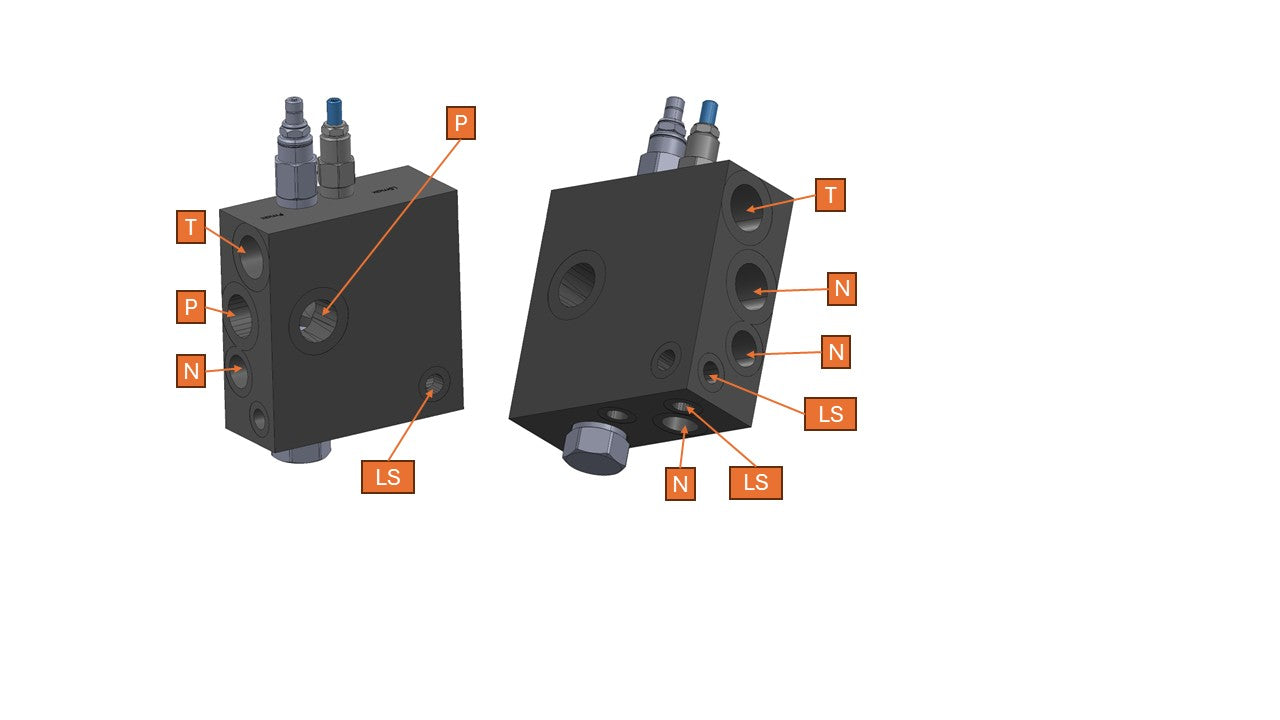

• Aansluitmaten
  • P: 2x 3/4" BSP
  • T: 2x 3/4" BSP
  • LS: 3x 1/4" BSP
  • N: 1x 3/4" BSP; 3x 1/2“ BSP
• Toegestane olietemperatuur: -15 °C tot 85 °C
• Vereiste filterklasse: 19/17/14 volgens ISO 4406
• Afmetingen: 201x120x50mm
• Toegestane oliën: HLP-, STOU-, UTTO-oliën (alleen minerale oliën toegestaan, andere oliën alleen na overleg)
