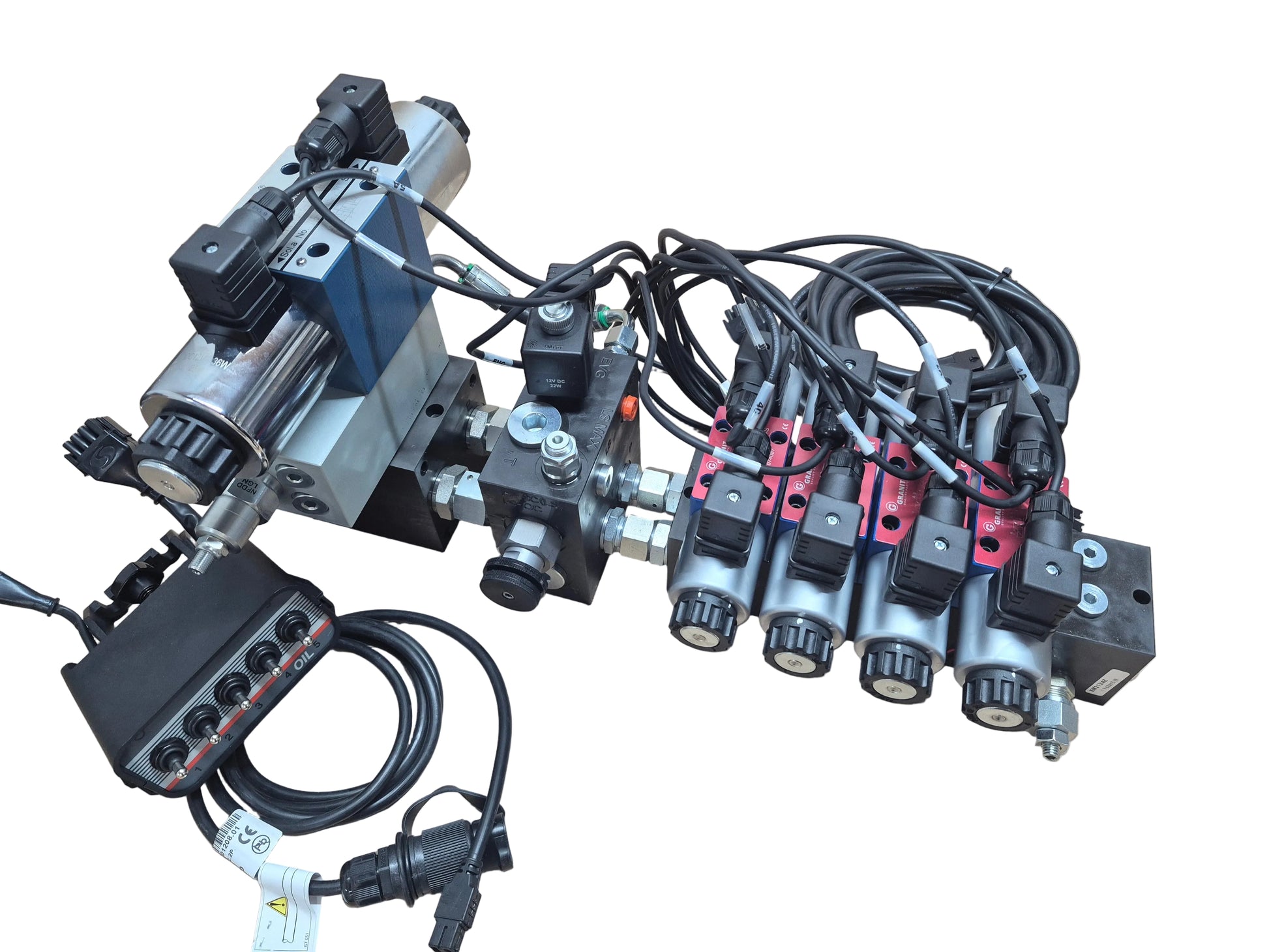

5-voudige regelblok met besturing 1x NG10 4xNG06, LS-geschikt

Hier worden kant-en-klare stuurblokken aangeboden met kantelschakelaarbox en bijpassende kabelset.
Met de stuurblok kan bijvoorbeeld een elektrohydraulische besturing op de mesttank of op verschillende andere apparaten worden nagebouwd.

regelaar bestaat in principe uit drie verschillende gebieden.
Het eerste gebied is een grote NG10-blok met een dubbelwerkende NG10-functie voor hydraulische motoren (in ruststand ontlast).
Deze sectie beschikt bovendien over een instelbare terugslagklep om de volumestroom (en daarmee het toerental van een eventueel aangesloten motor) in deze sectie te beperken.

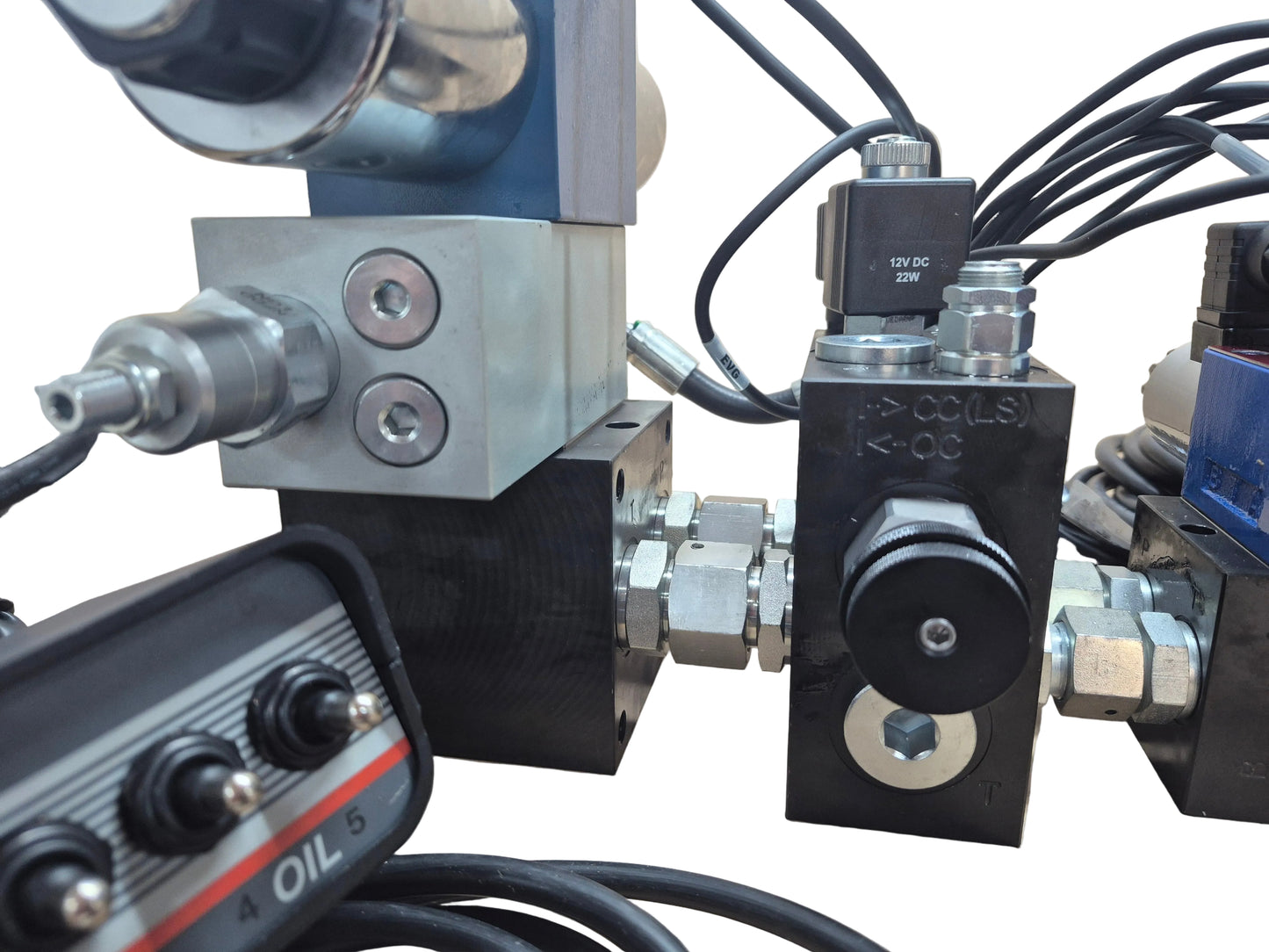

centrale blok biedt de benodigde ventieltechniek voor het omschakelen tussen LS- en constante stroomwerking. De omschakeling gebeurt via een draaiknop.
Ook zijn hier de LS-dempend en de LS-ontlasting geïntegreerd.

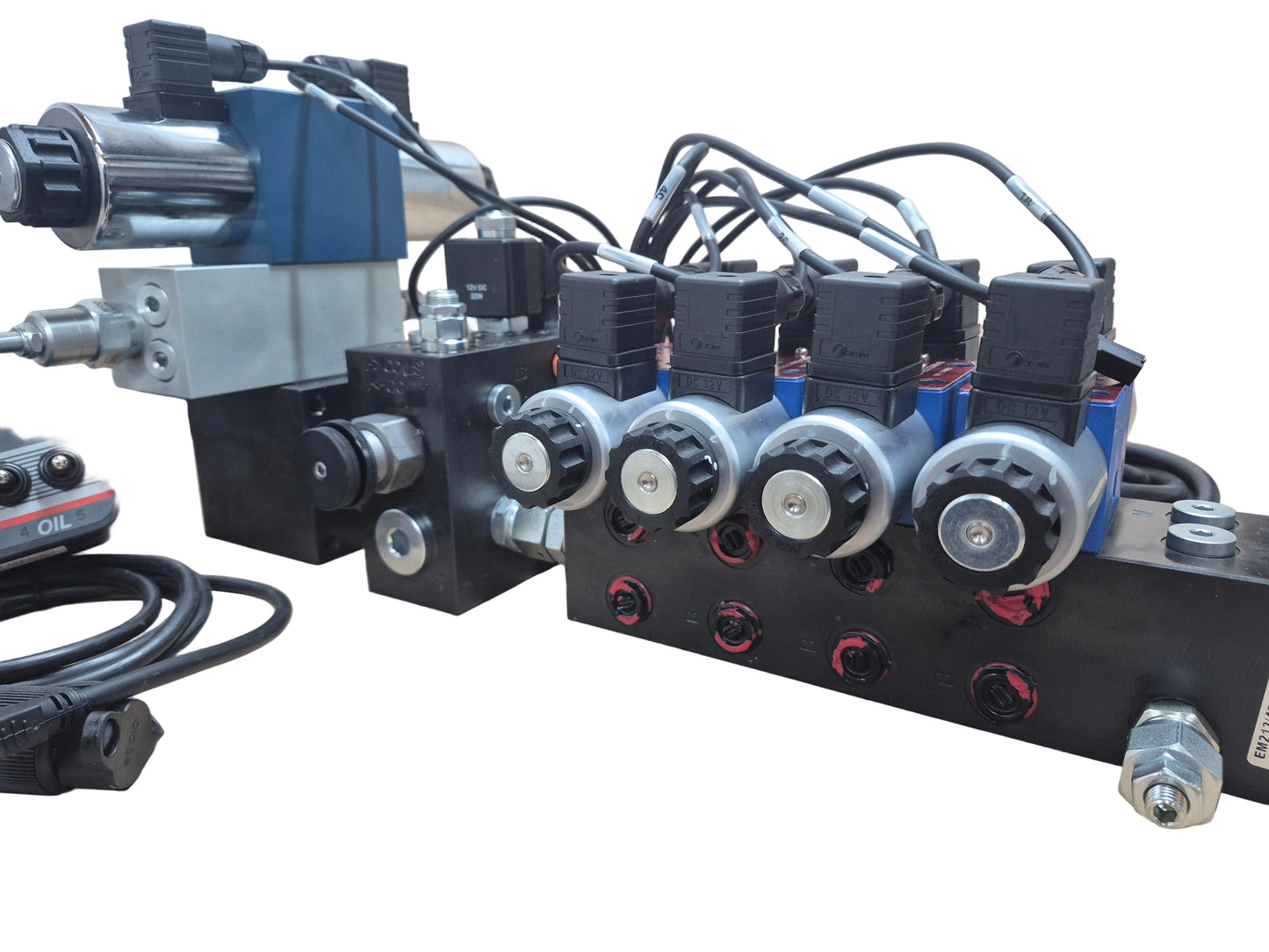

Het derde deel van de blok is een NG06 blok met vier dubbelwerkende secties voor willekeurige cilinderfuncties (enkel- en dubbelwerkend). Deze secties zijn in ruststand vergrendeld.

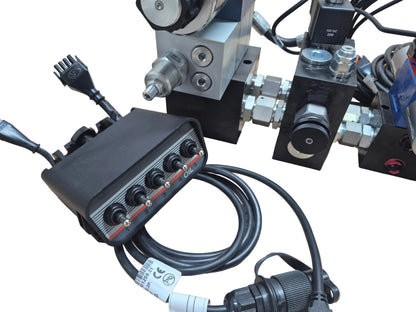

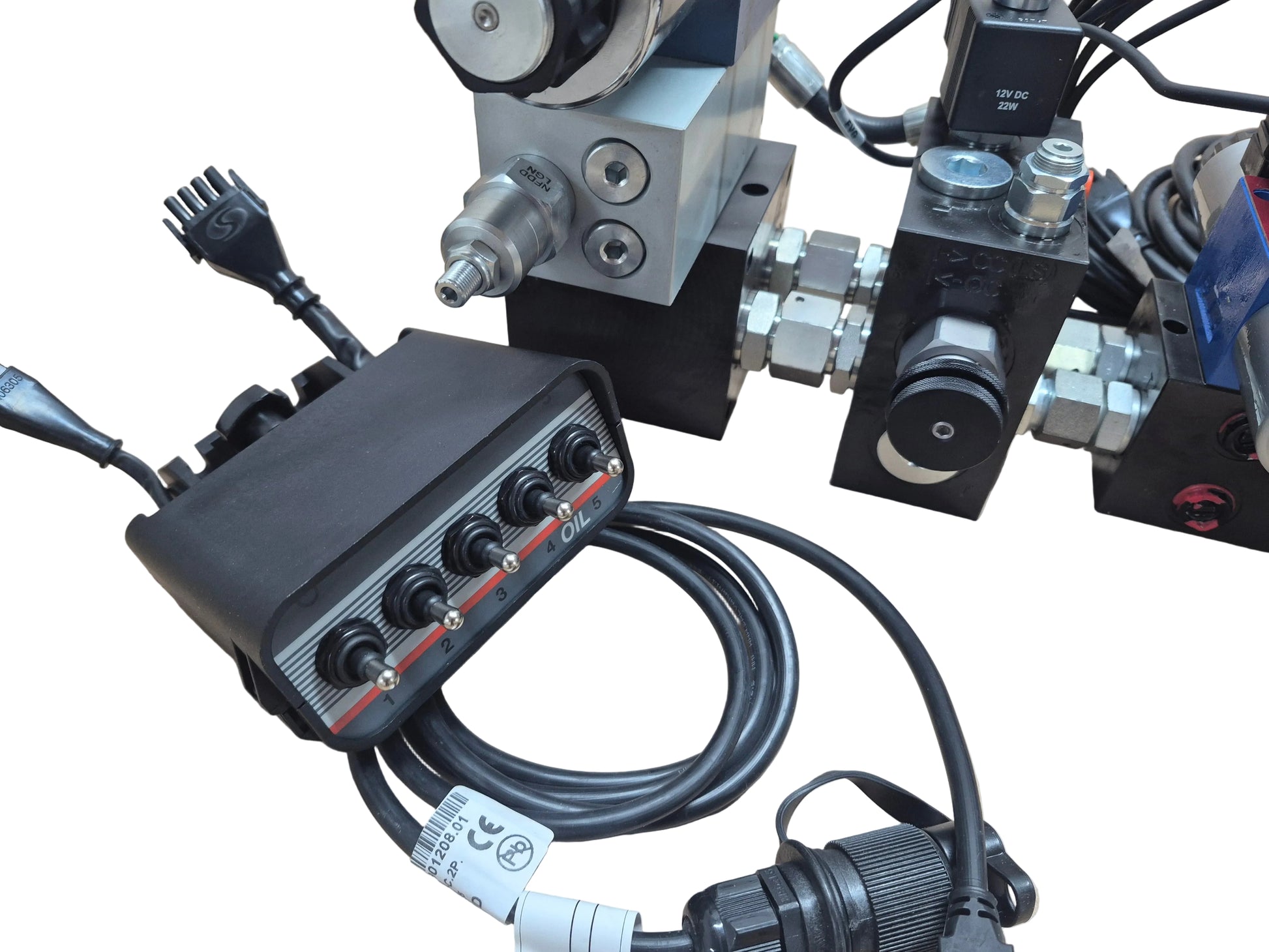

Bij deze aanbieding is de bediening in de vorm van een tuimelschakelaarbox inbegrepen.
Die eerste vier tuimelschakelaars in de beproefde OIL-Box zijn drukknoppen, voor de NG06-secties, de vierde tuimelschakelaar is vergrendelbaar voor de aansturing van de NG10-sectie.
Een beveiliging is in de doos geïntegreerd.

Bij de levering is ook een aansluitkabel met een driepolige stekker inbegrepen, evenals de aansluitkabel voor de magneten (geëtiketteerd).
Inbegrepen is ook een verlengkabel van vijf meter lang, evenals de aansluitkabel met een driepolige stekker.

aansturing voor het stuurventiel (in de kabelset aangeduid met EVG) is geïntegreerd in de besturingsbox.

Technische gegevens:
- instelbare max. LS-druk: 100-290 bar
- max. volumestroom bij constante stroom: 100 l/min
- max. volumestroom bij LS-bedrijf: tot 250 l/min
- max. volumestroom per NG06-sectie: 60 l/min
- max. volumestroom per NG10-sectie: 120 l/min
- Schakelspanning: 12 VDC
- P/T-aansluitingen: 3/4" BSP
- NG06-werk aansluitingen: 3/8" BSP
- NG10-werkaansluitingen: 1/2" BSP
- LS-aansluiting: 1/4" BSP

Andere configuraties zijn op aanvraag beschikbaar!

Hier de begeleidende documentatie downloaden
