4-voudige stuurblok met besturing 4x NG10 LS/constantstroom

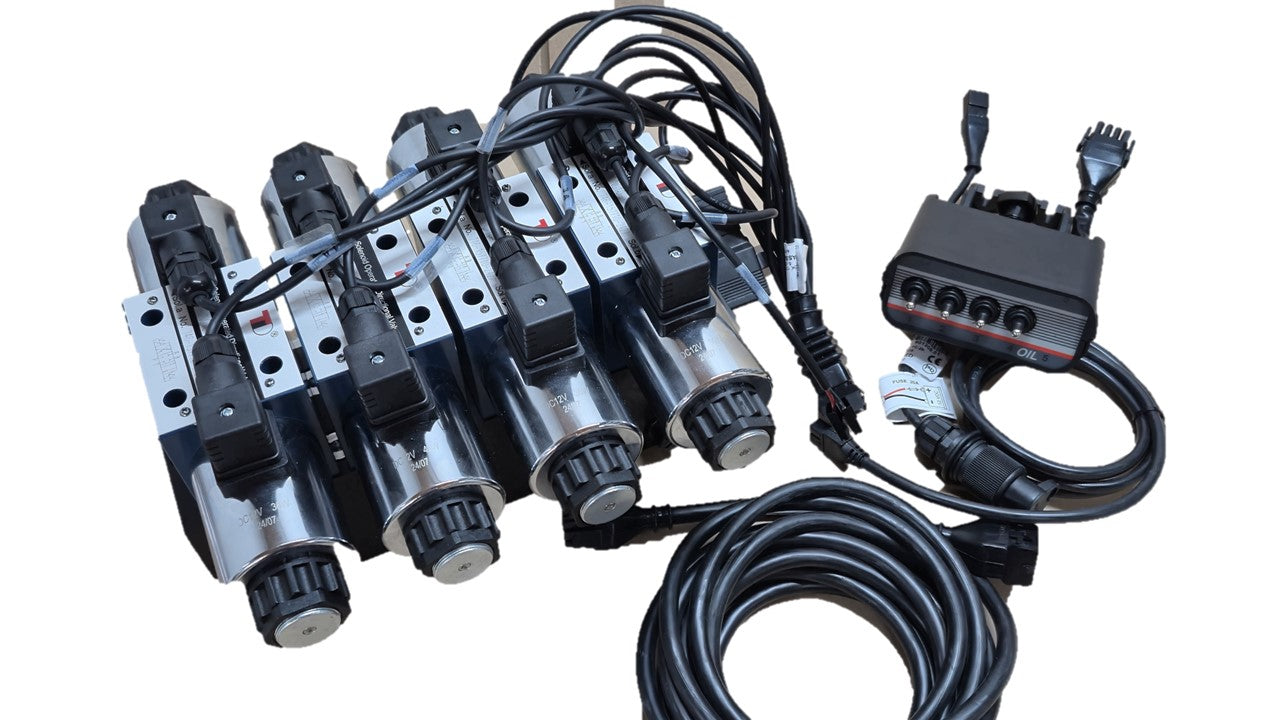

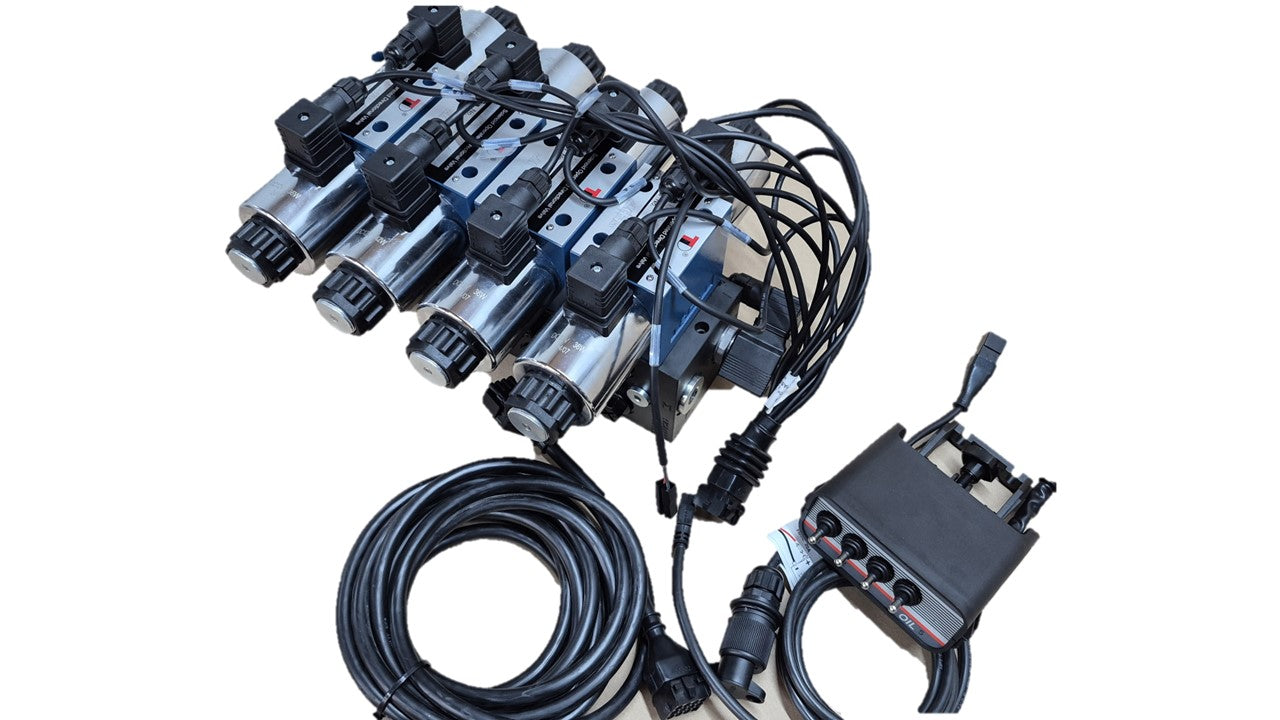

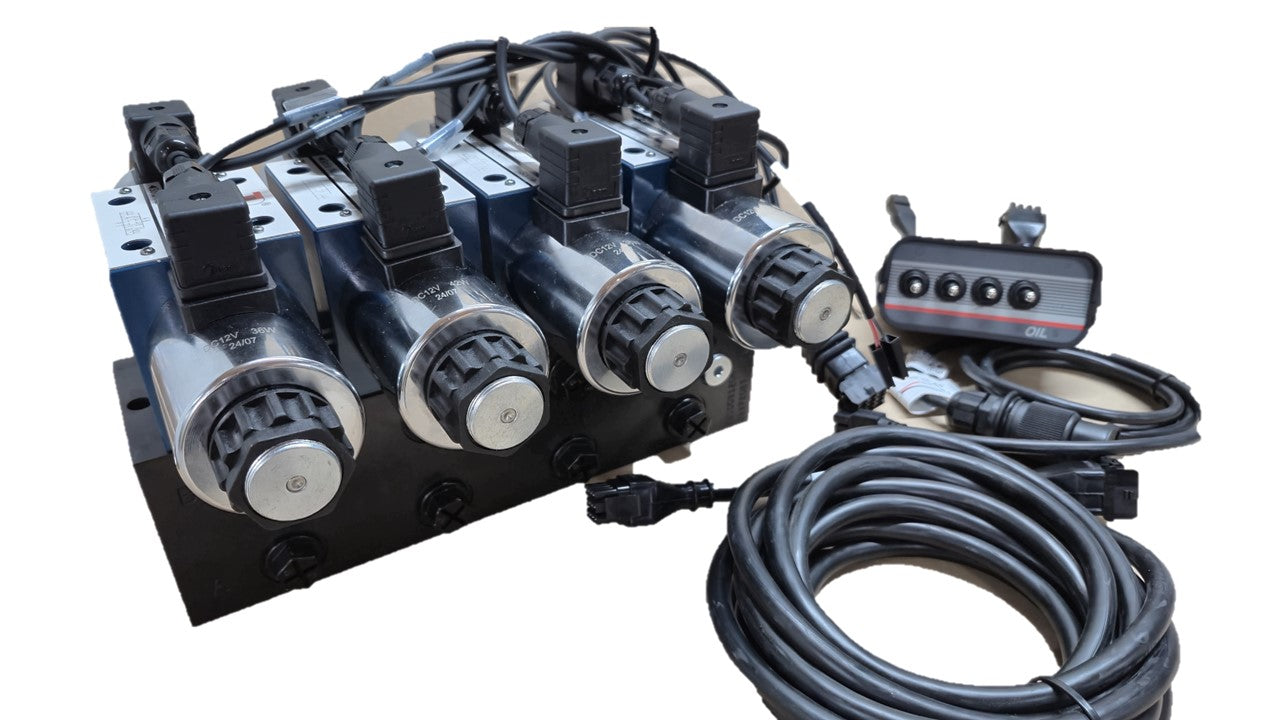

Hier worden kant-en-klare stuurblokken aangeboden met kantelschakelaarbox en bijpassende kabelset.
Met de stuurblok kan bijvoorbeeld een elektrohydraulische besturing op de haaklift, vrachtwagen of op verschillende andere apparaten worden nageïnstalleerd.

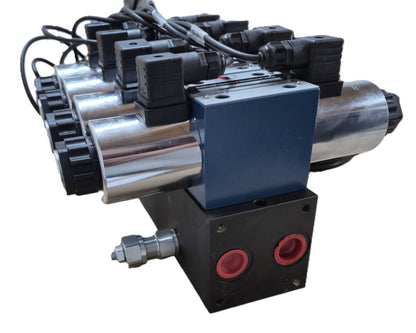

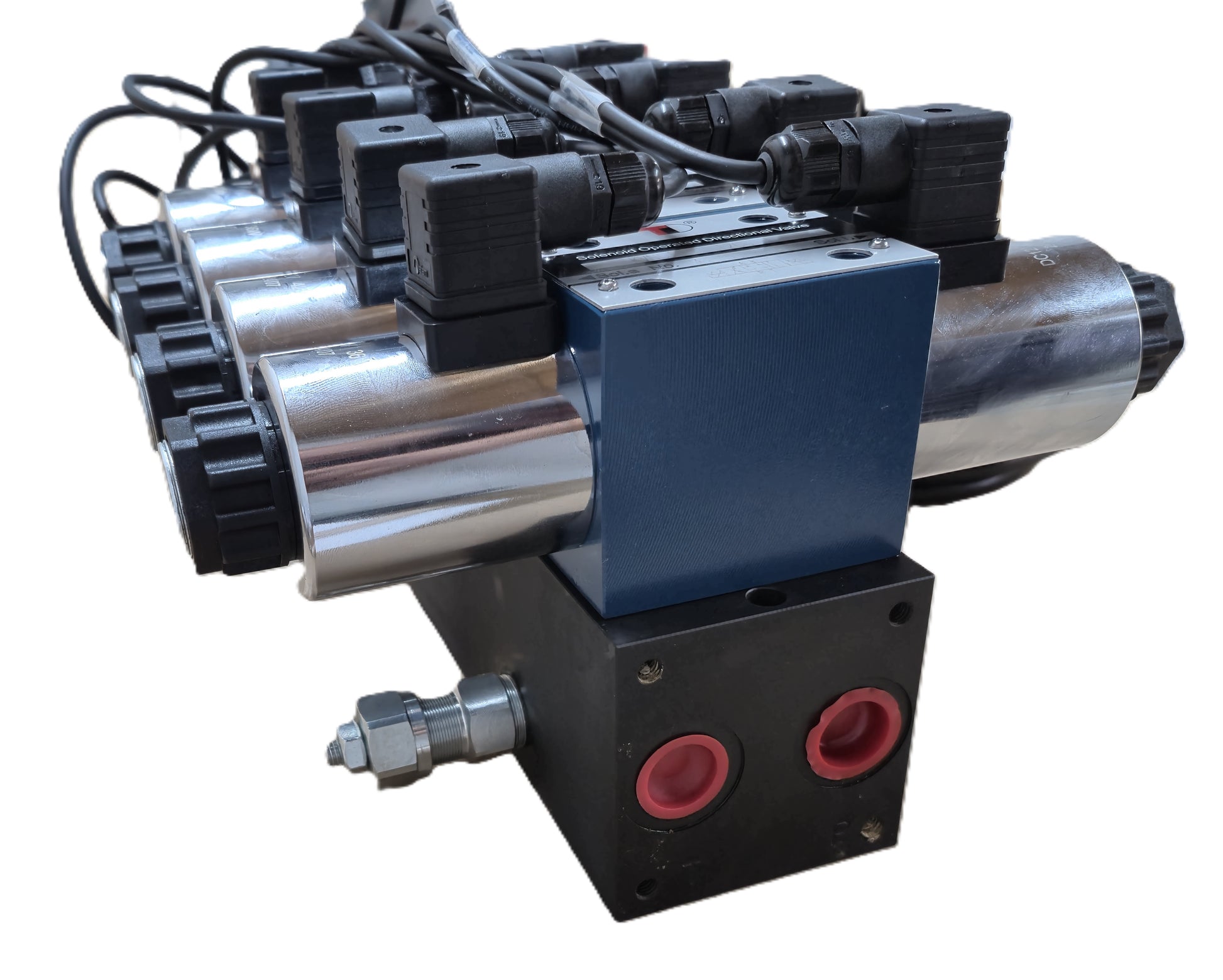

Een grote NG10-blok met vier dubbelwerkende NG10-functies voor cilinderfuncties met een zeer hoog litervermogen.

Afhankelijk van de gekozen uitvoering is een groot omloopventiel (constant debiet), een stuurventiel (load-sensing-systeem) of een drukbalans met aansturing (schakelbare uitvoering) geïntegreerd.

Bij deze aanbieding is de bediening in de vorm van een tuimelschakelaarbox inbegrepen.
vier kantelschakelaars in de beproefde OIL-Box zijn drukknoppen.
Bij de levering is ook een aansluitkabel met een driepolige stekker inbegrepen, evenals de aansluitkabel voor de magneten (geëtiketteerd).
Inbegrepen is ook een verlengkabel van vijf meter lang, evenals de aansluitkabel met een driepolige stekker.

Die aansturing voor het stuurventiel (in de kabelset aangeduid met EVG) is geïntegreerd in de besturingsbox.

Afhankelijk van de gekozen uitvoering zijn drukbegrenzingsventielen geïntegreerd.

Technische gegevens:
- instelbare max. LS-druk: 100-290 bar (bij omschakelbare uitvoering)
- instelbare max. hoofddruk: 75-250 bar (bij constante-stroom uitvoering)
- max. volumestroom bij constante stroomwerking: tot 200 l/min (bij omschakelbare uitvoering: 120 l/min)
- max. volumestroom bij LS-bedrijf: tot 250 l/min
- max. volumestroom per NG10-sectie: 120 l/min
- Schakelspanning: 12 VDC of 24 VDC
- P/T-aansluitingen: 3/4" BSP
- NG10-werkaansluitingen: 1/2" BSP
- LS-aansluiting: 1/4" BSP of 10L

Andere configuraties zijn op aanvraag beschikbaar!
