4-voudige elektrische proportionele klep met joystick

Hier worden kant-en-klare stuurblokken aangeboden met kantelschakelaarbox en bijpassende kabelset.
Met het stuurblok kunnen bijvoorbeeld kranen, graafmachines of soortgelijke apparaten elektrisch proportioneel worden aangestuurd.

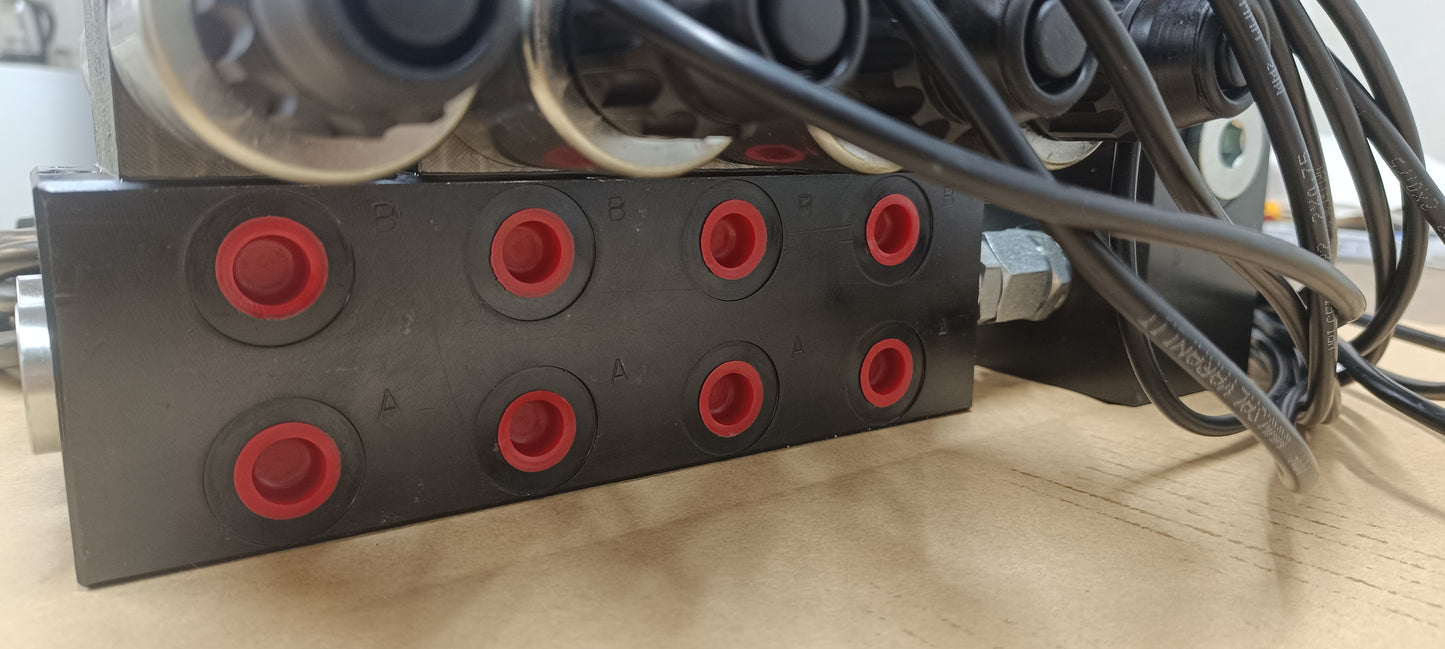

De hydraulische basisfunctie wordt vervuld door een NG06-blok met vier dubbelwerkende secties voor willekeurige cilinderfuncties (enkel- en dubbelwerkend). Deze secties zijn in ruststand vergrendeld.

Door de constructie is het mogelijk om bij voldoende olievoorziening meerdere functies tegelijk te bedienen.

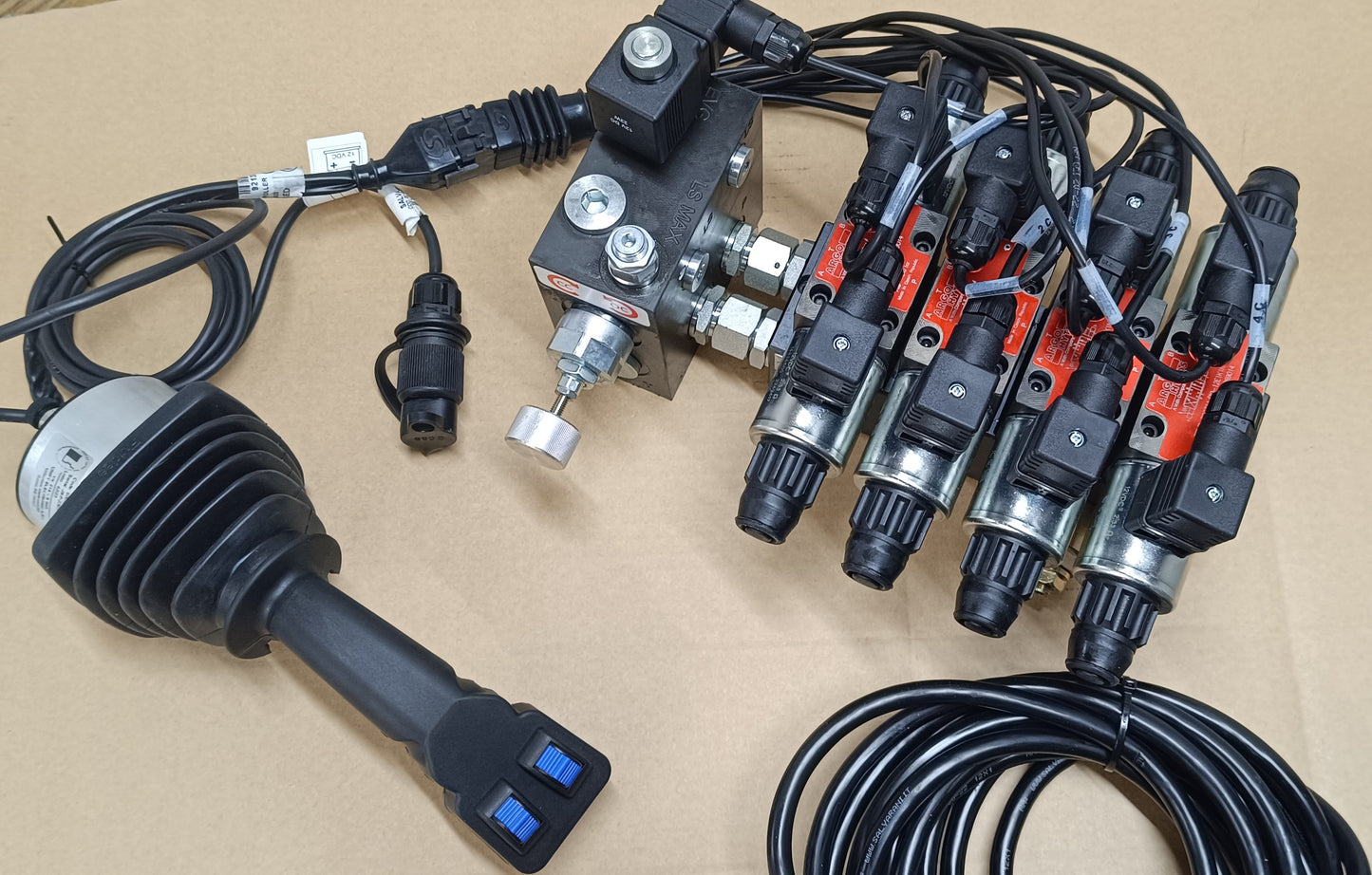

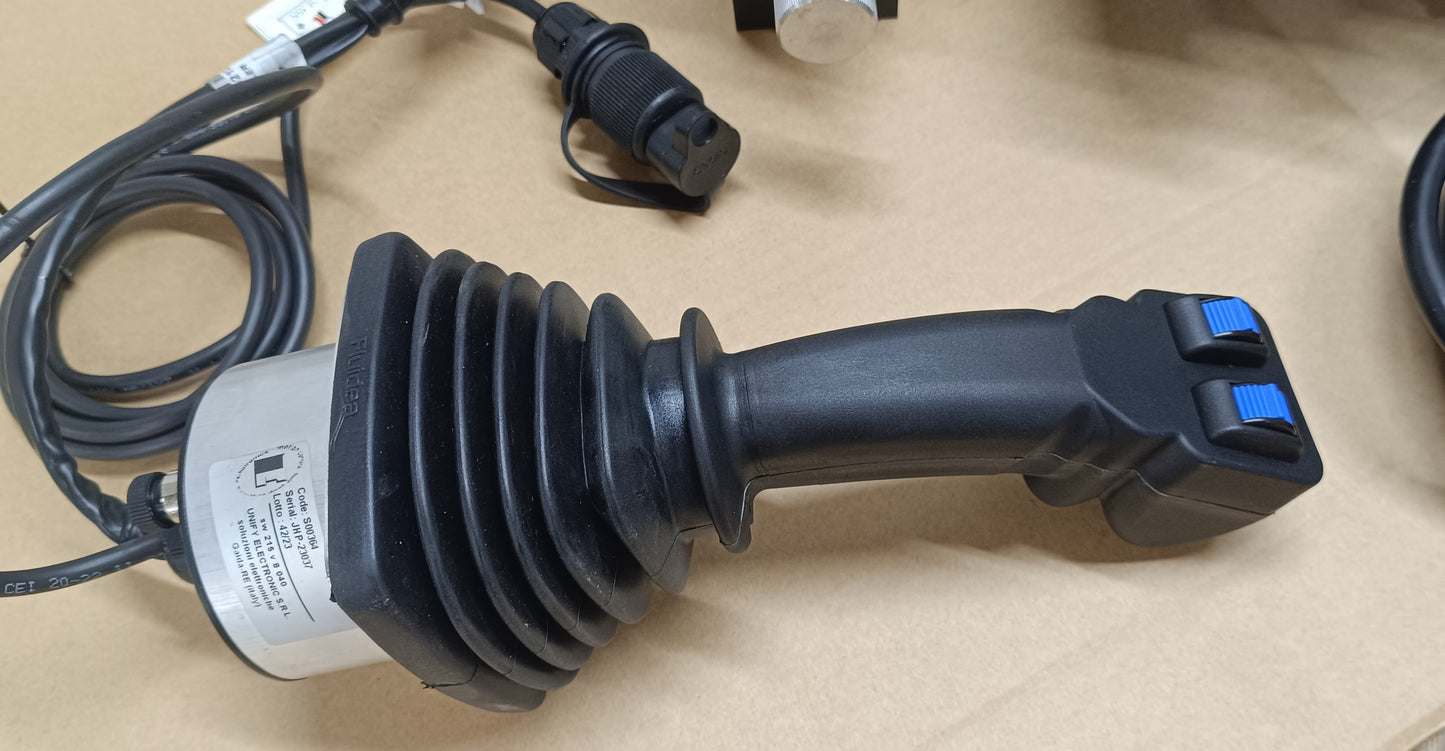

Bij deze aanbieding is de besturing met een joystick en bijbehorende basis inbegrepen. Op de joystick bevinden zich bovendien twee duimrollers voor de twee extra aanvullende functies.

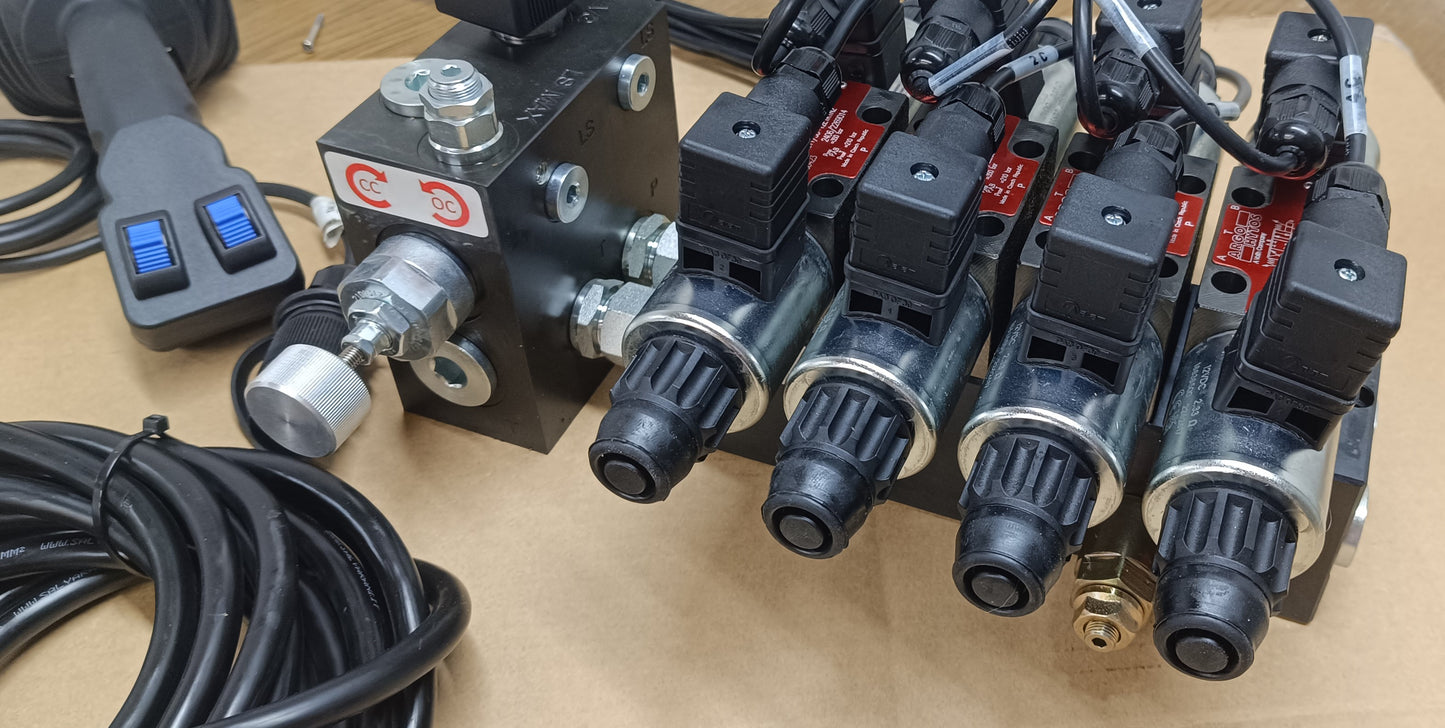

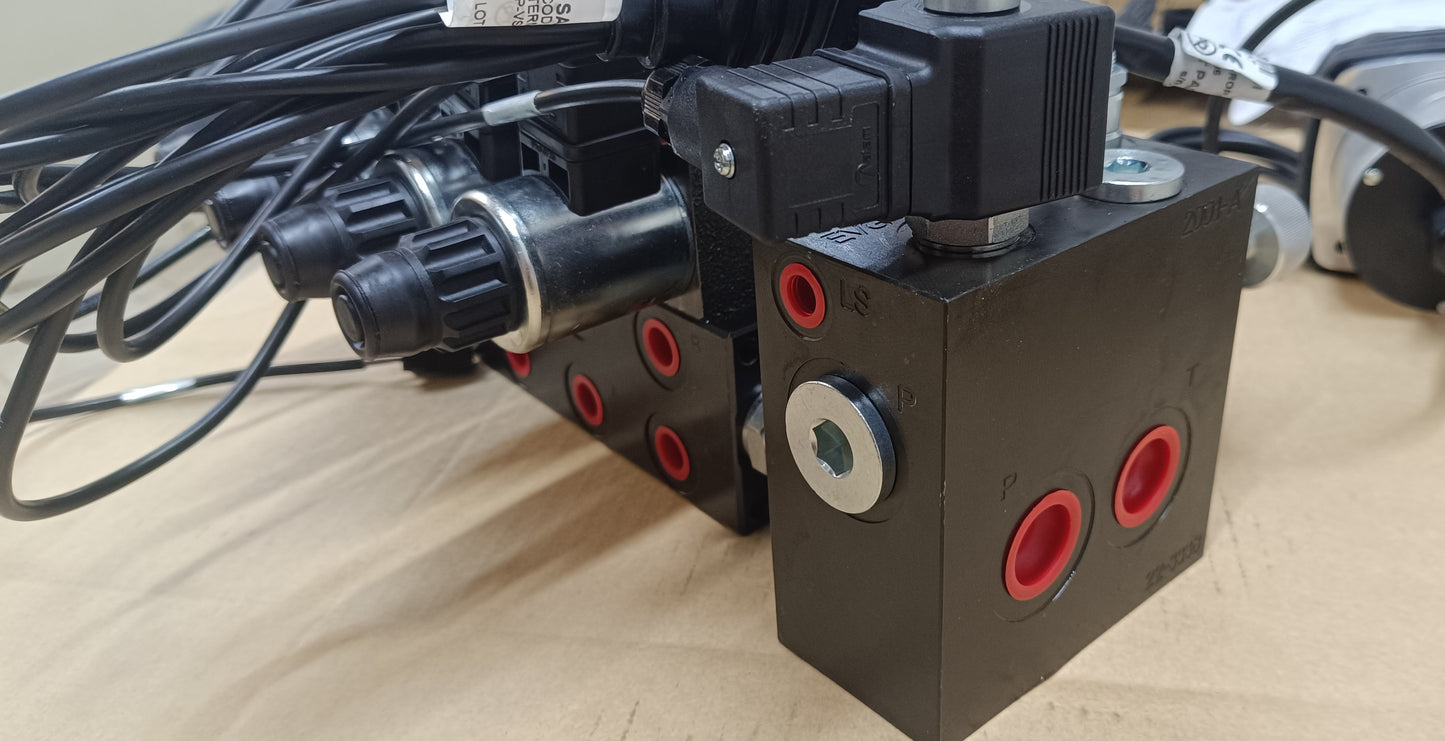

Het centrale blok biedt de benodigde ventieltechniek voor de omschakeling tussen LS- en constante-stroombedrijf. De omschakeling gebeurt via een handwiel.
Ook zijn hier de LS-demper en de LS-ontlasting geïntegreerd.

Bij de levering hoort ook een aansluitkabel met driepolige stekker en de aansluitkabel voor de magneten (geëtiketteerd).Ook inbegrepen is een verlengkabel van vijf meter lengte.

De aansturing voor het stuurventiel (in de kabelset aangeduid met EVG) is in de joystick geïntegreerd.

Technische gegevens:
- instelbare max. LS-druk: 100-290 bar
- max. volumestroom bij constante-stroombedrijf: 100 l/min
- max. volumestroom bij LS-bedrijf: tot 250 l/min
- max. volumestroom per NG06-sectie: 40 l/min
- schakelspanning: 12 VDC
- P/T-aansluitingen: 3/4" BSP
- NG06-werk-aansluitingen: 3/8" BSP
- LS-aansluiting: 1/4" BSP

Andere configuraties zijn op aanvraag beschikbaar!

U ontvangt automatisch na aankoop een bericht met de download van de begeleidende documentatie. U kunt deze echter ook vooraf hier downloaden.
