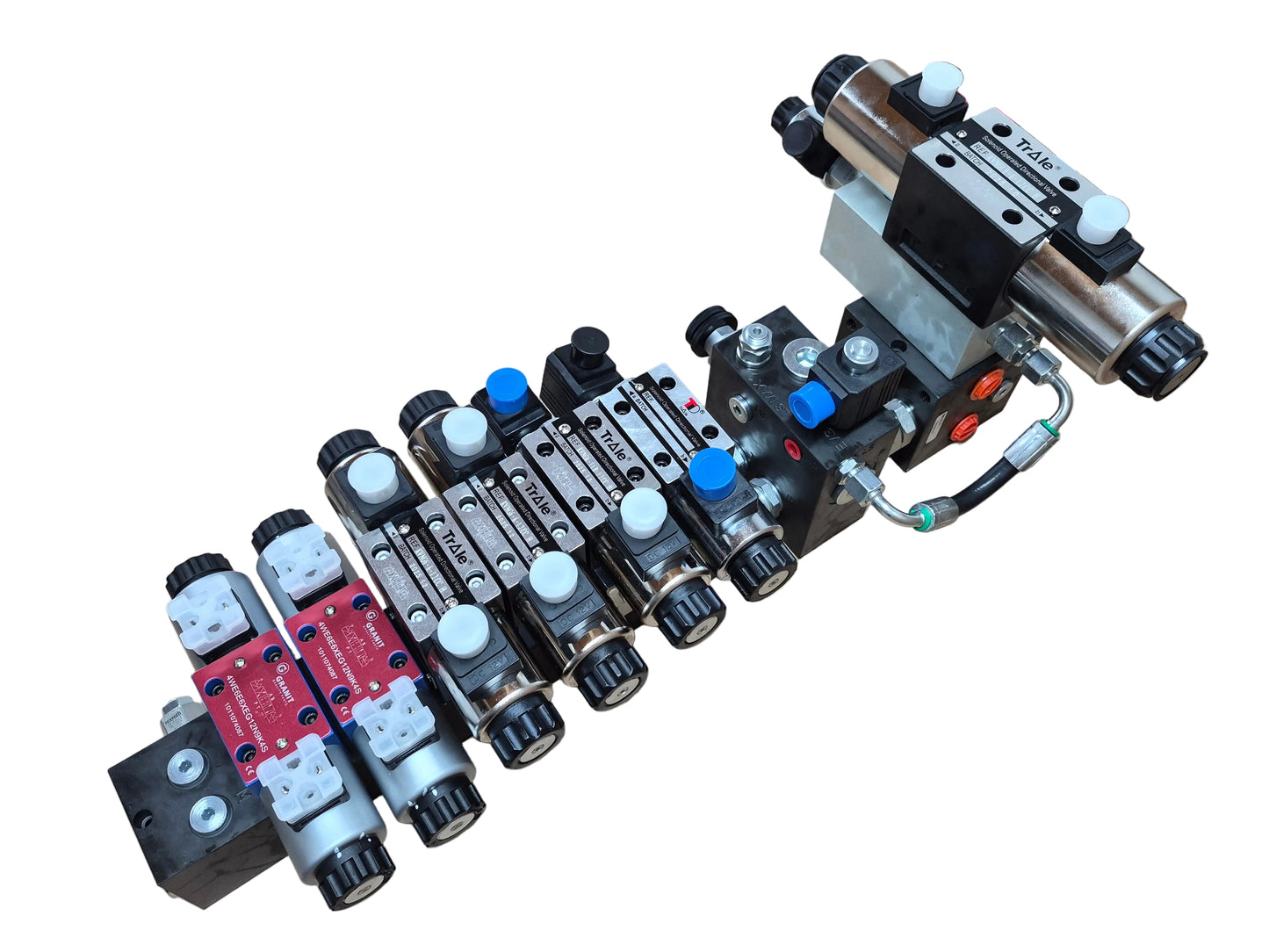

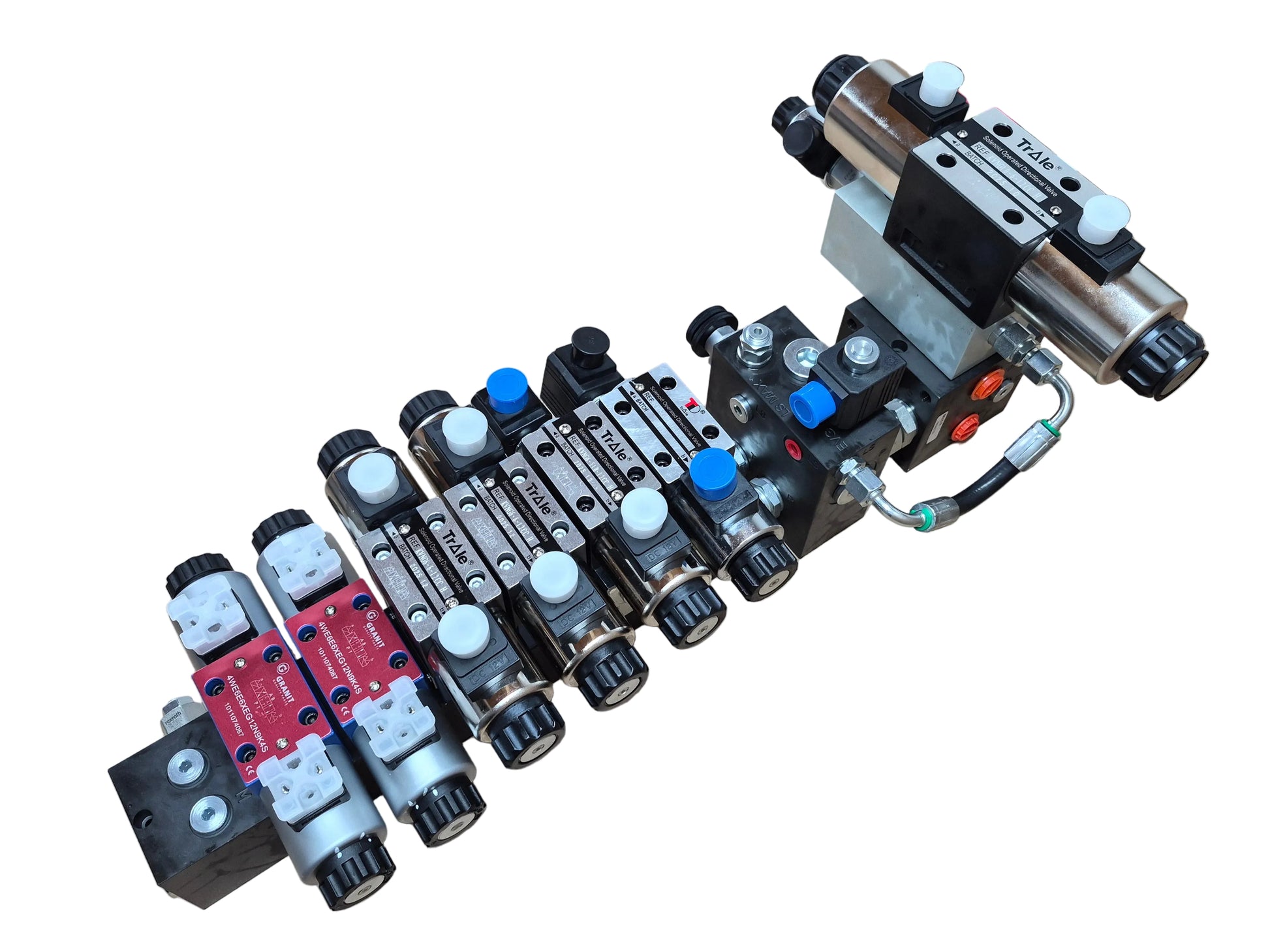

7-es vezérlőtömb, 1x NG10, 6x NG06, LS-képes rakodókocsihoz

Itt készre szerelt vezérlőtömböket kínálunk.

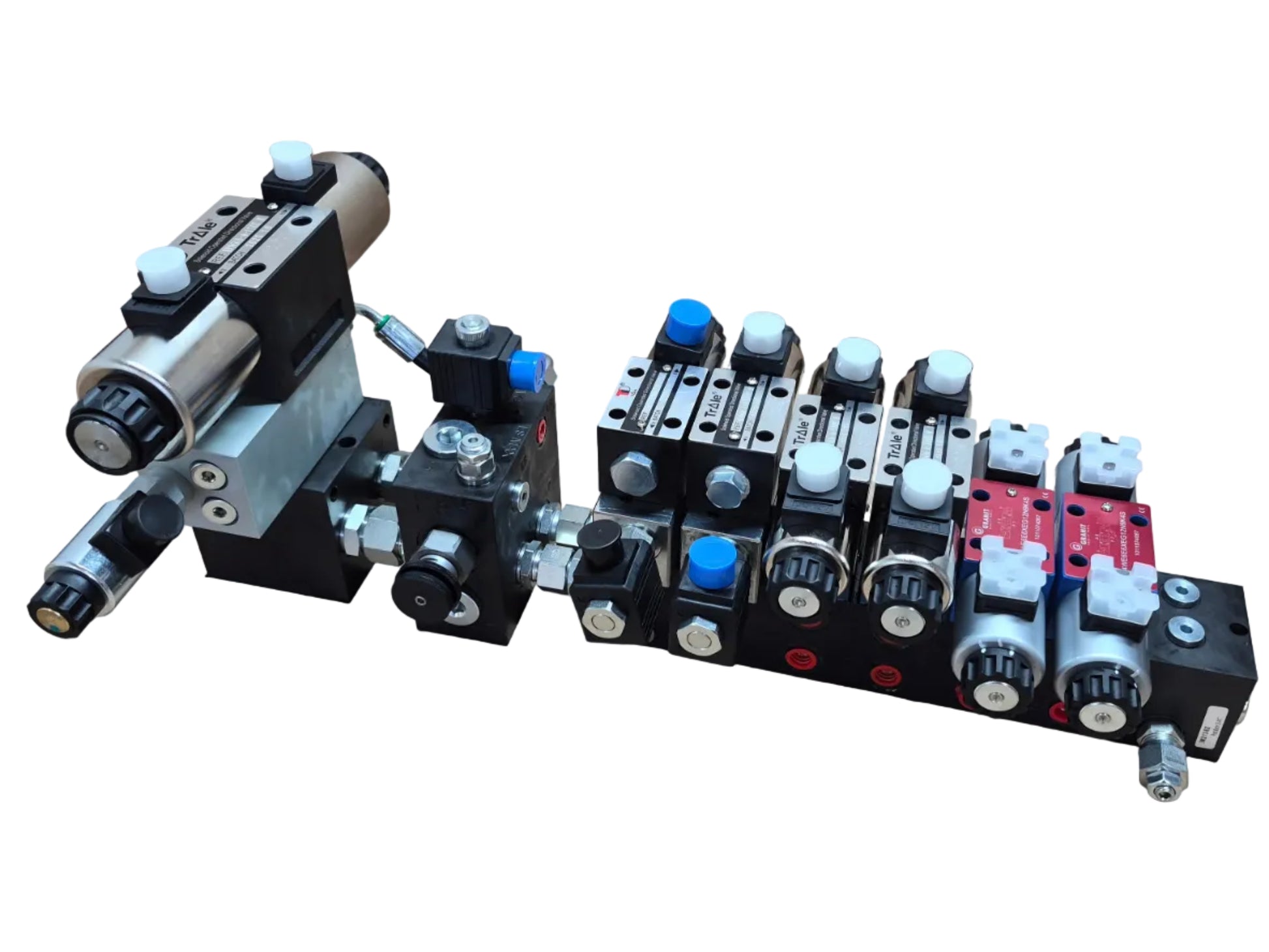

Ez a vezérlőtömb rakodókocsiban vagy silózókocsiban való használatra készült.

A vezérlőtömb alapvetően három különböző részből áll.

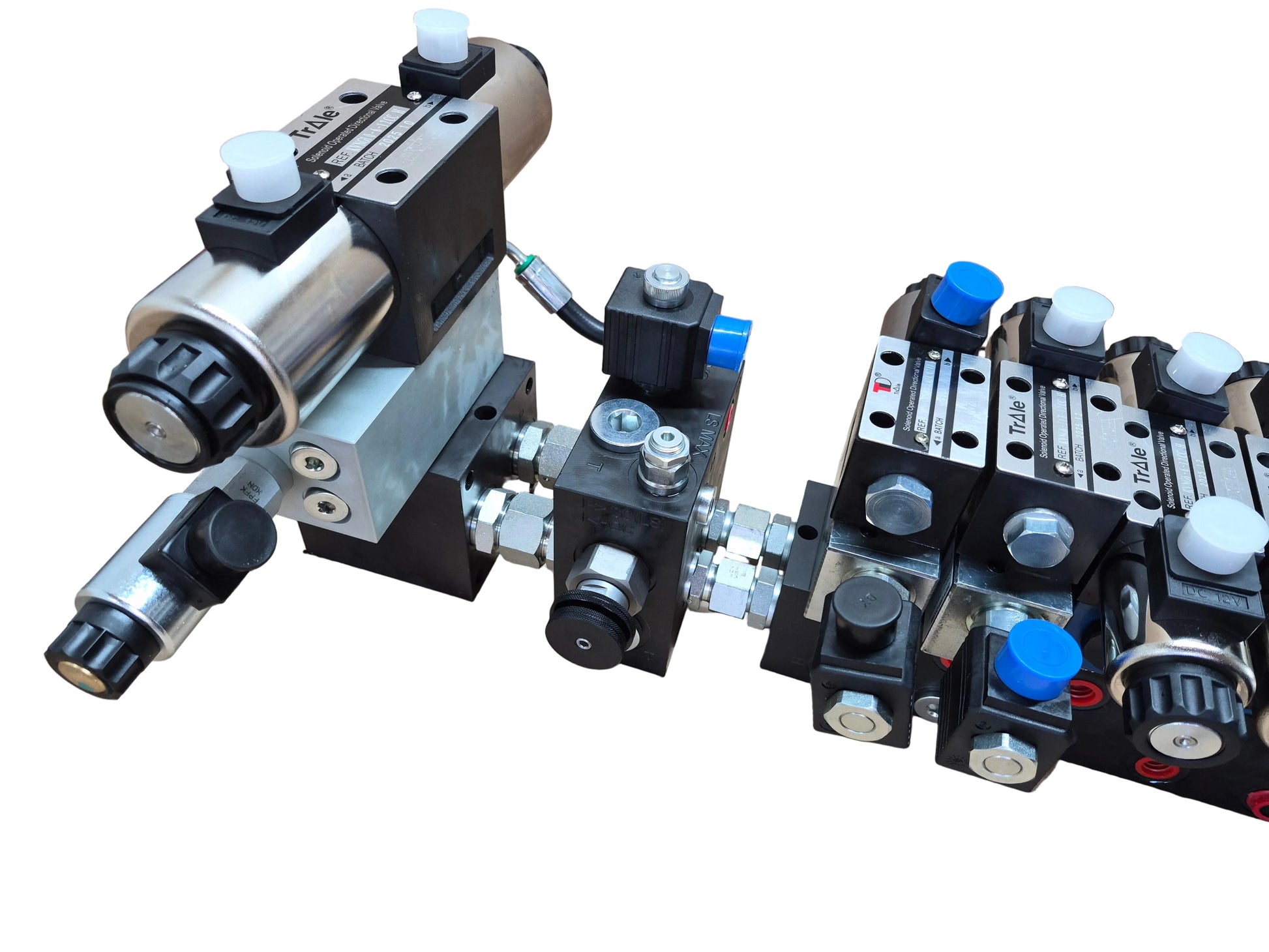

Az első rész egy nagy NG10-es blokk, amely egy kettős működésű NG10-funkcióval rendelkezik a hidraulikus kaparólánchoz (megfordítható).
Ez a szekció elektromosan arányos fojtó-visszacsapó szeleppel rendelkezik, amellyel a térfogatáram, ezáltal pedig a kaparólánc sebessége állítható.
A központi blokk biztosítja az LS- és az állandó térfogatáramú üzem közötti átkapcsoláshoz szükséges szeleptechnikát. Az átkapcsolás kézikerékkel történik.
Az LS-csillapítás és az LS-tehermentesítés is itt kapott helyet.

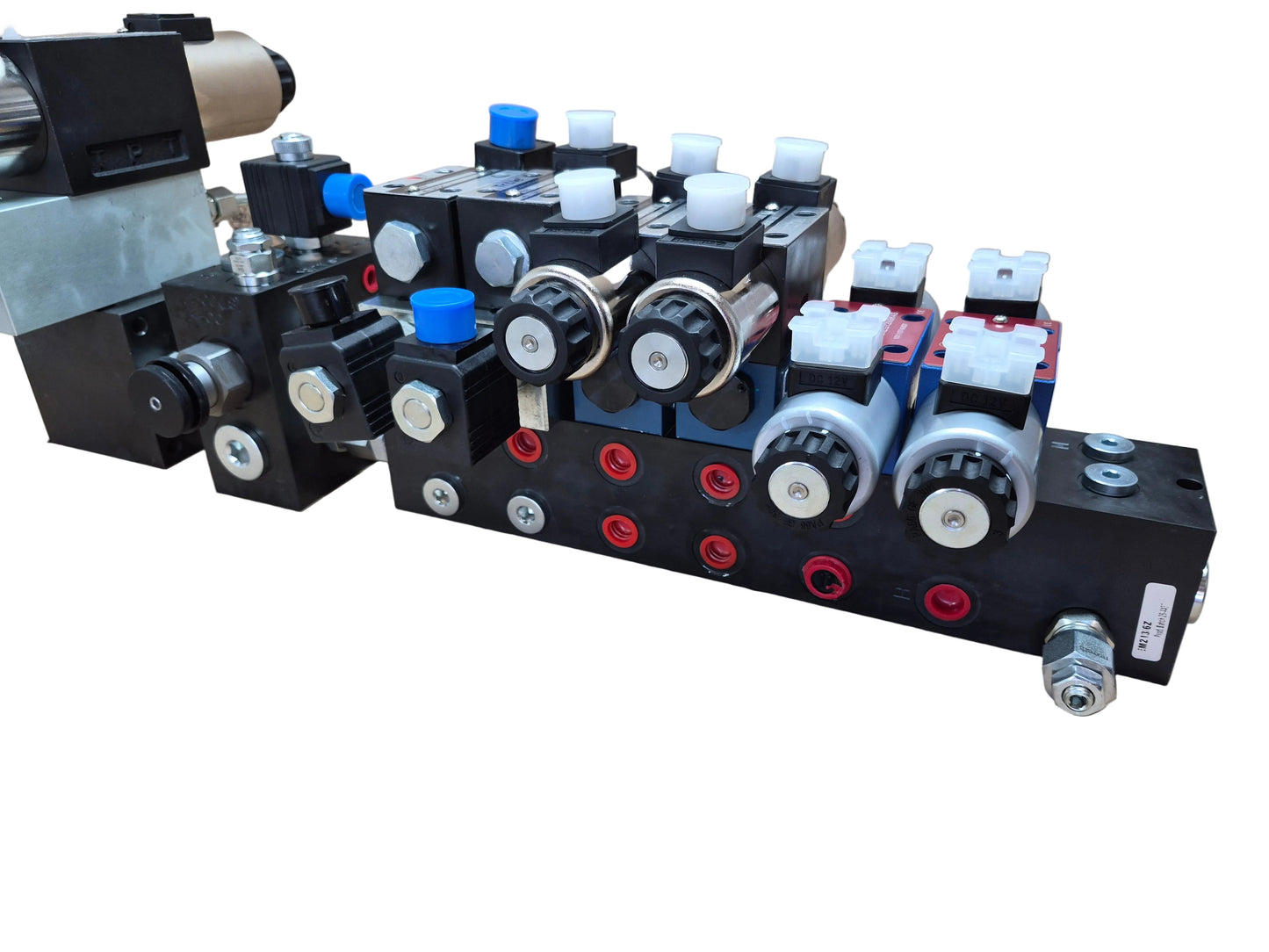

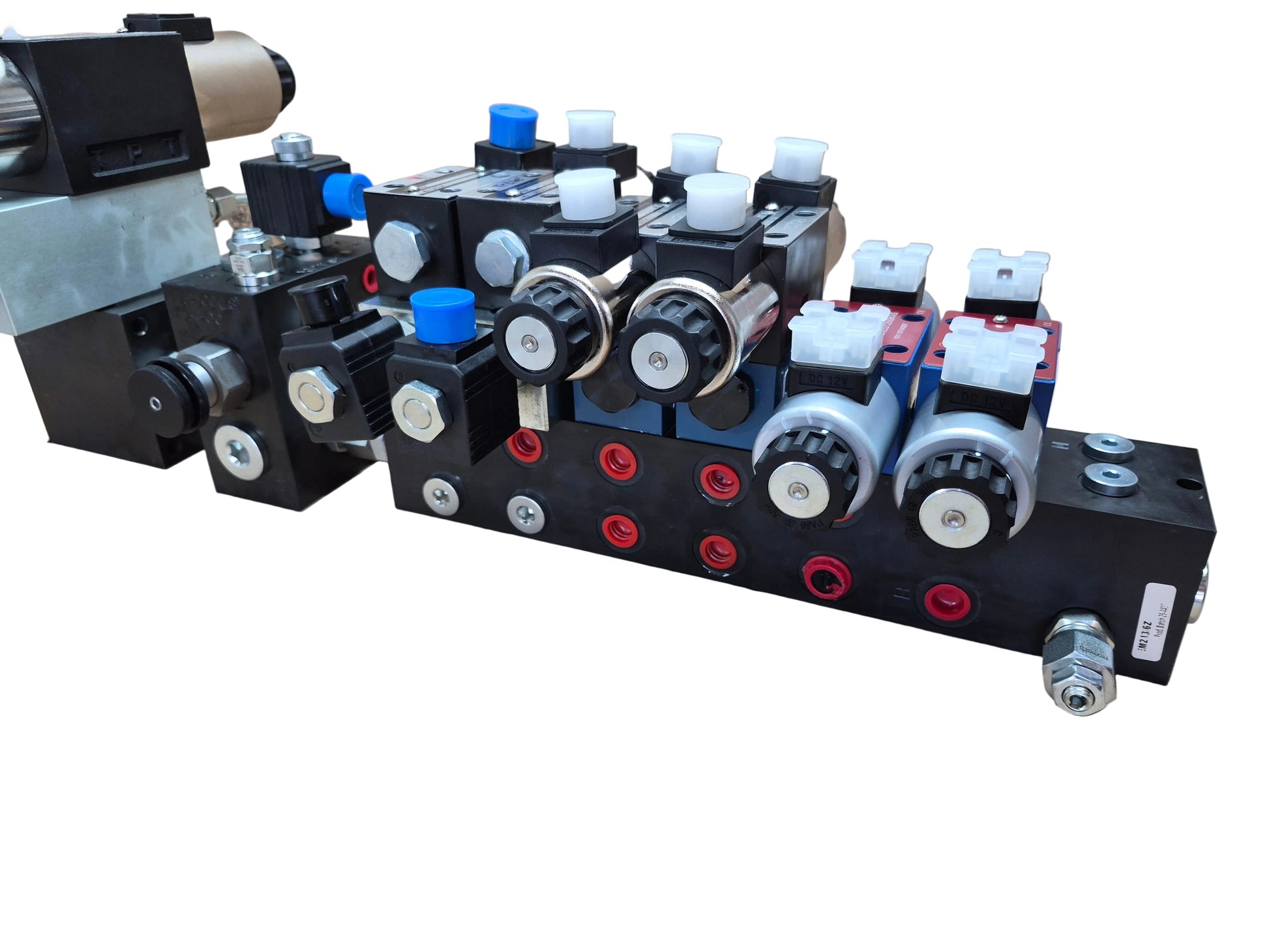

A blokk harmadik része egy NG06-os blokk, összesen hat szekcióval a különböző munkahenger-funkciókhoz:

• 2x egyszeres működésű, úszóállással
  • Kormányzott tengelyhez és Pick-Uphoz
• 2x kettős működésű, szivárgásmentes megtartást biztosító záróblokkal
  • Csuklós vonórúdhoz és késekhez
• 2x kettős működésű
  • Csappantyúhoz és rakodótér-takaróhoz

A központi blokkon található elővezérlő szelep szükség esetén nyomást igényel.

Műszaki adatok:
- állítható max. LS-nyomás: 100-290 bar
- max. térfogatáram állandó térfogatáramú üzem esetén: 120 l/min
- max. térfogatáram LS-üzemben: legfeljebb 250 l/min
- max. térfogatáram NG06-szekciónként: 60 l/min
- max. térfogatáram NG10-szekciónként: 80 l/min
- kapcsolófeszültség: 12 VDC
- P/T-csatlakozások: 3/4" BSP
- NG06-munkacsatlakozások: 3/8" BSP
- NG10-munkacsatlakozások: 1/2" BSP
- LS-csatlakozás: 1/4" BSP

Más konfigurációk kérésre elérhetők!
Igény esetén egyedi vezérlést kábelkészlettel együtt is készítünk Önnek.
