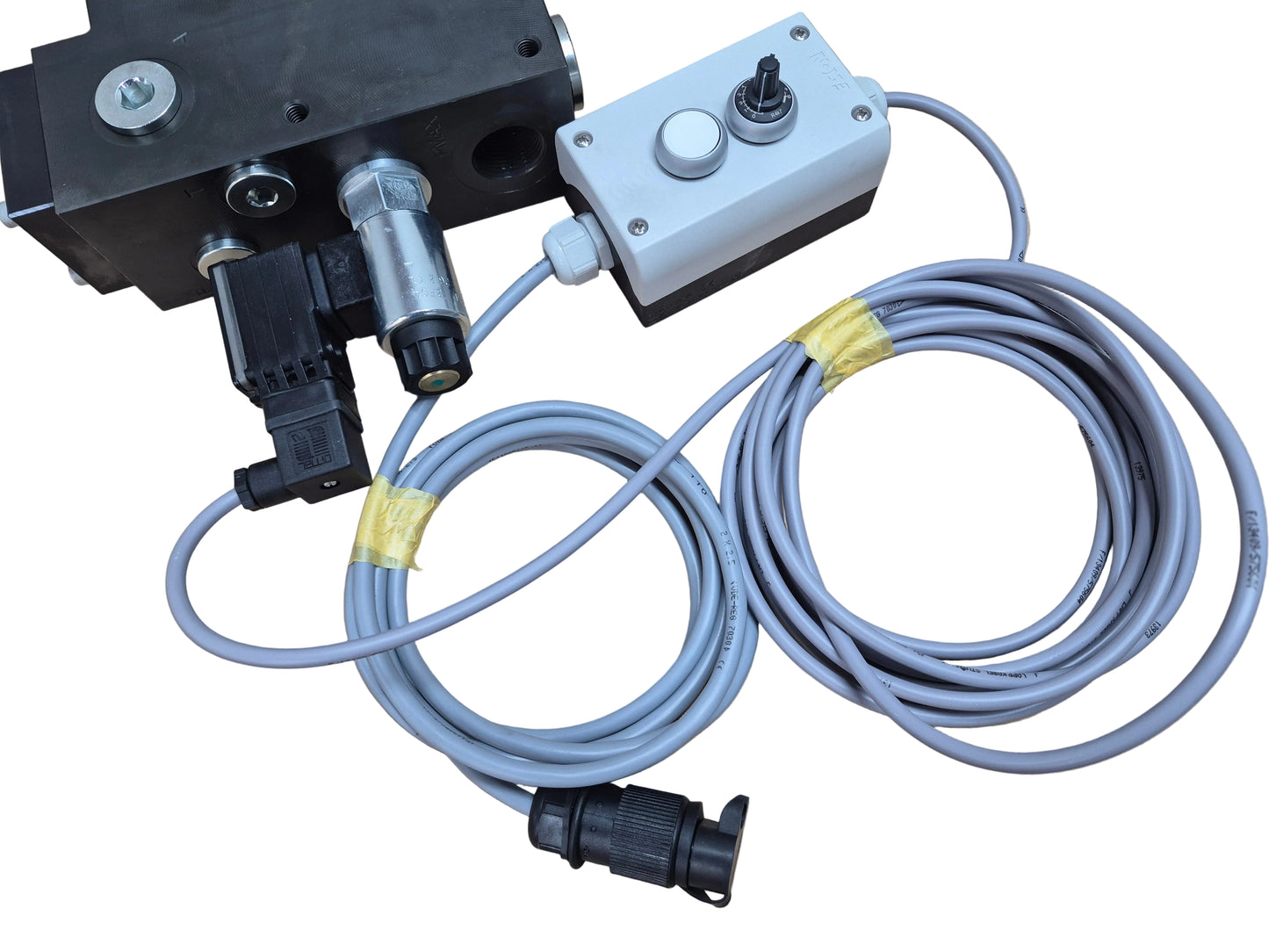

2-vejs LS-flowreguleringsventil, elektrisk proportional, op til 240 l/min og 350 bar

Her sælger vi færdigkonfigurerede elektriske proportionale strømningsregulatorer med styring.
Systemet kan bruges til at regulere den hydrauliske oliemængde på afstand. Det gør det for eksempel muligt at indstille omdrejningstallet på hydraulikmotorer eller oliemængden i hydraulikventiler.

Dette system har nogle særlige egenskaber:

• Det kan generere et LS-signal og kræver derfor ingen forudgående retningsventil (styreenhed) til olieforsyning. Det kan tilsluttes direkte parallelt med pumpen
  • Det "ægte" LS-signal reducerer belastningen på de hydrauliske systemer betydeligt og mindsker eventuelt effektbehovet.
• Takket være en integreret trykkompensator er det trykkompenseret og regulerer oliemængden uafhængigt af trykfaldet
• En valgfri retningsventil udvider ventilen til en elektrisk proportional (dobbeltvirkende) retningsventil
• Meget højt trykområde på op til 350 bar

Det er velegnet til at udvide eksisterende LS-systemer med et meget kraftigt hydraulisk ekstra kredsløb.

Systemet kan for eksempel bruges til følgende anvendelser:

• Drift af en hydraulisk flishugger
• Drift af en hydraulisk pumpe
• Olieversorgung til køredrev
• osv.

Systemet kan bruges dér, hvor der anvendes et LS-system, og hvor oliemængden skal reguleres præcist.

Følgende specialtilvalg kan vælges via konfigurationen ovenfor

• Retningsventil
  • Med en indbygget 4/3-retningsventil udvides systemet til en dobbeltvirkende proportional styreenhed. Det gør det for eksempel muligt at reversere udstyr
• Styring
  • Uden styring
    • Her skal der tilføres et eksternt PWM-signal til systemet for at styre strømningsreguleringsventilen
  • Leveres kun med proportionalforstærker
    • Strømningsreguleringsventilen kan indstilles direkte med et 0-10V-signal eller et 4k7-potentiometer
    • Derudover kan rampeforløbenes varighed indstilles
  • Med vippekontakt og potentiometer
    • Leveres inklusive proportionalforstærker
    • Færdigmonteret styring med hovedafbryder og potentiometer til styring af systemet.
  • Ved bestilling med retningsventil integreres der en omskifter (venstre/højre) til retningsventilen i huset
    • Tilbuddet omfatter også et 2 m tilførselskabel med et 3-polet stik samt et 5 m tilførselskabel mellem indstillingsboksen og strømningsreguleringsventilen.
• Systemet er fuldt formonteret og klar til brug.


• Maksimal flowhastighed:
  • Uden 4/3-retningsventil

    • Valgfrit 160 l/min eller 240 l/min
  • Med 4/3-retningsventil
    • 160 l/min
• Maksimalt tryk: 350 bar
• Justerbar trykbegrænsning: 70 til 420 bar (forudindstillet til 250 bar)
• Delta P-LS (standbytryk): 14 bar
• Tilslutningsstørrelser
  • Pin (indgang)
    • 1“ BSP
  • Pmax (udgang fra strømningsreguleringsventil)
    • 1“ BSP
  • A (udgang fra retningsventil)
    • 3/4" BSP
  • B (udgang fra retningsventil)
    • 3/4" BSP
  • T (returledning)
    • 1“ BSP
  • LS (signalledning)
    • 1/4" BSP
• Tilladt olietemperatur: -15 °C til 85 °C
• Påkrævet filtreringsklasse: 19/17/14 i henhold til ISO 4406
• Mål: Se tegningen i ledsagedokumentationen
• Godkendte olier: HLP-, STOU- og UTTO-olier (kun mineralolier er godkendt; andre olier kun efter aftale)
• Mulige indgangssignaler
  • 12V: 0 til 1150 mA
  • 24V: 0 til 590 mA
  • 0-10V (valgfrit)
    • Leveres inklusive proportionalforstærker
  • 4k7 potentiometer (valgfrit)
    • Leveres inklusive proportionalforstærker

Her kan du downloade ledsagedokumentationen!
