2-weg elektrisch-proportioneel stroomregelventiel (optioneel met besturing)

Hier worden kant-en-klare elektrisch proportionele drukbegrenzingsventielen aangeboden.
Het systeem kan worden gebruikt om de hydraulische druk op afstand te regelen. Hierdoor kunt u bijvoorbeeld het koppel van hydraulische motoren of de kracht in hydraulische cilinders instellen.

Mogelijke aansturing:

• Zonder besturing (alleen spoel)
  • De druk kan worden geregeld via een extern PWM-signaal
• Alleen proportionele versterker meegeleverd
  • Via een 0-10V signaal of direct via een regelbare weerstand van 4k7 (bijvoorbeeld potentiometer of joystick) kan het drukbegrenzingsventiel instelbaar worden aangestuurd
• Inclusief besturing (met potentiometer)
  • met hoofdschakelaar om aan/uit te zetten
  • Stroomvoorziening via drievoudige stekker
  • 2m aansluitkabel tussen bedieningspaneel en stekker
  • 5m verbindingskabel tussen bedieningspaneel en drukbegrenzingsventiel

Het systeem is volledig voorgemonteerd en direct gebruiksklaar.

Technische gegevens:

• max. nominale debiet: tot 120 l/min
• instelbare druk: 10 tot 350 bar (let op maximale druk)
• max. druk: 210 bar (op aanvraag ook leverbaar tot 315 bar)
• nominale spanning: naar keuze 12 of 24 VDC
• Beschermingsklasse: IP65 (instelbox: IP67)
• Hysterese: onder 5%
• Oliefilterklasse: 18/16/13 volgens ISO4406
• Olietemperatuur: -20°C tot 80°C
• Aansluitdraad: 1/2" BSP

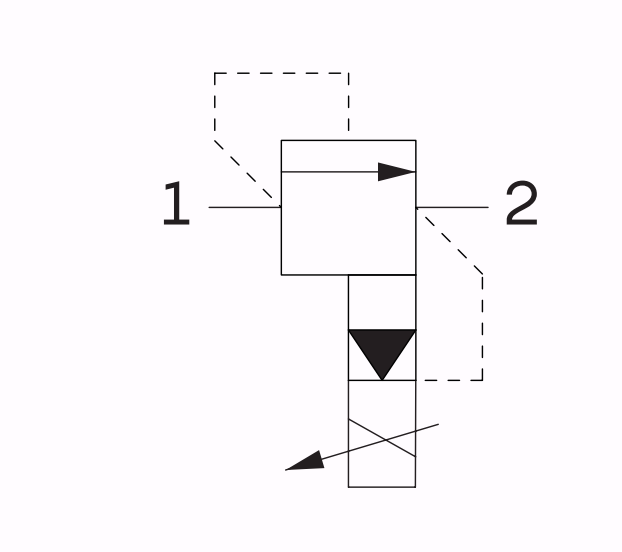

Toewijzing van de aansluitingen

1= Ingang
2= Terugloop naar tank (drukloos)
