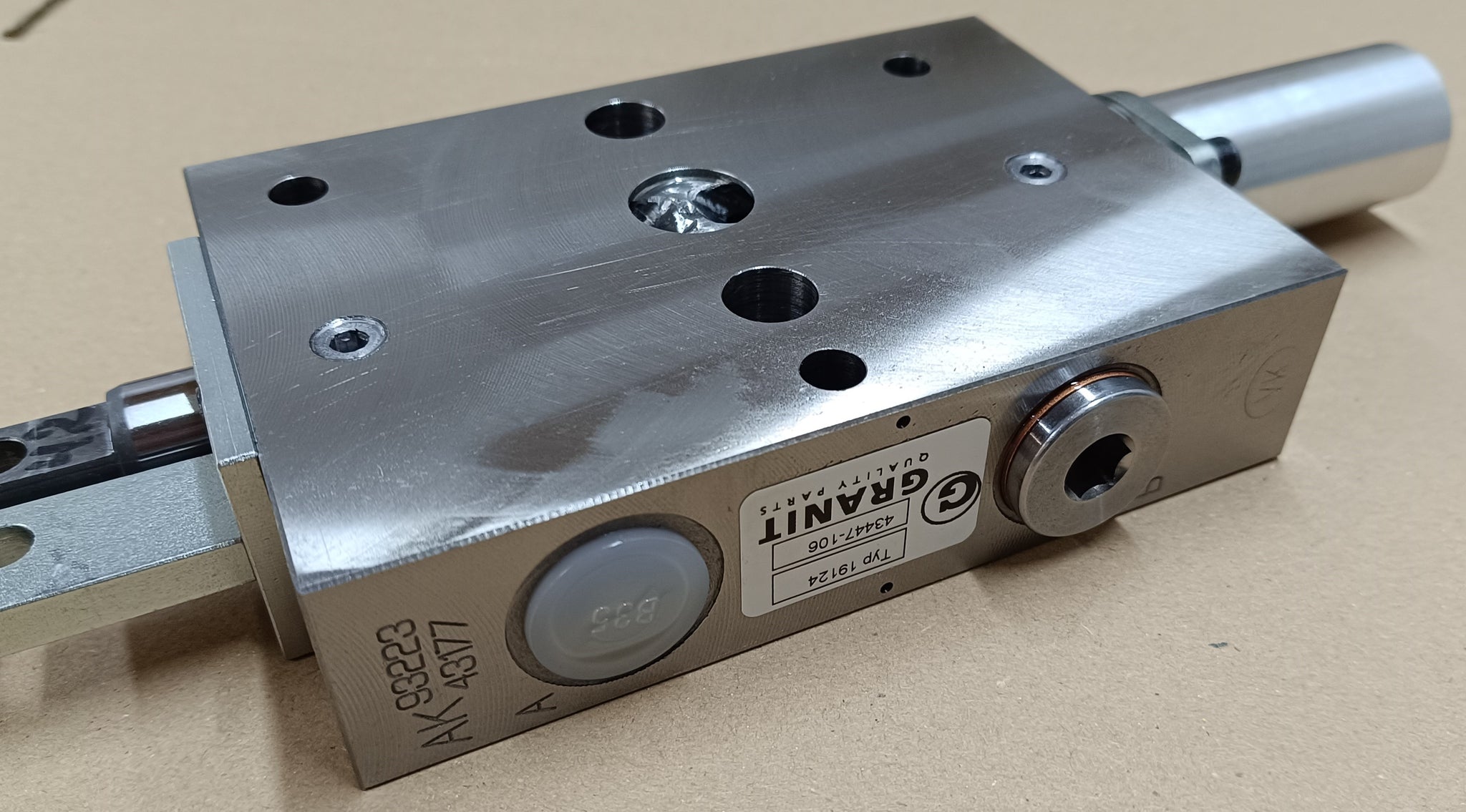

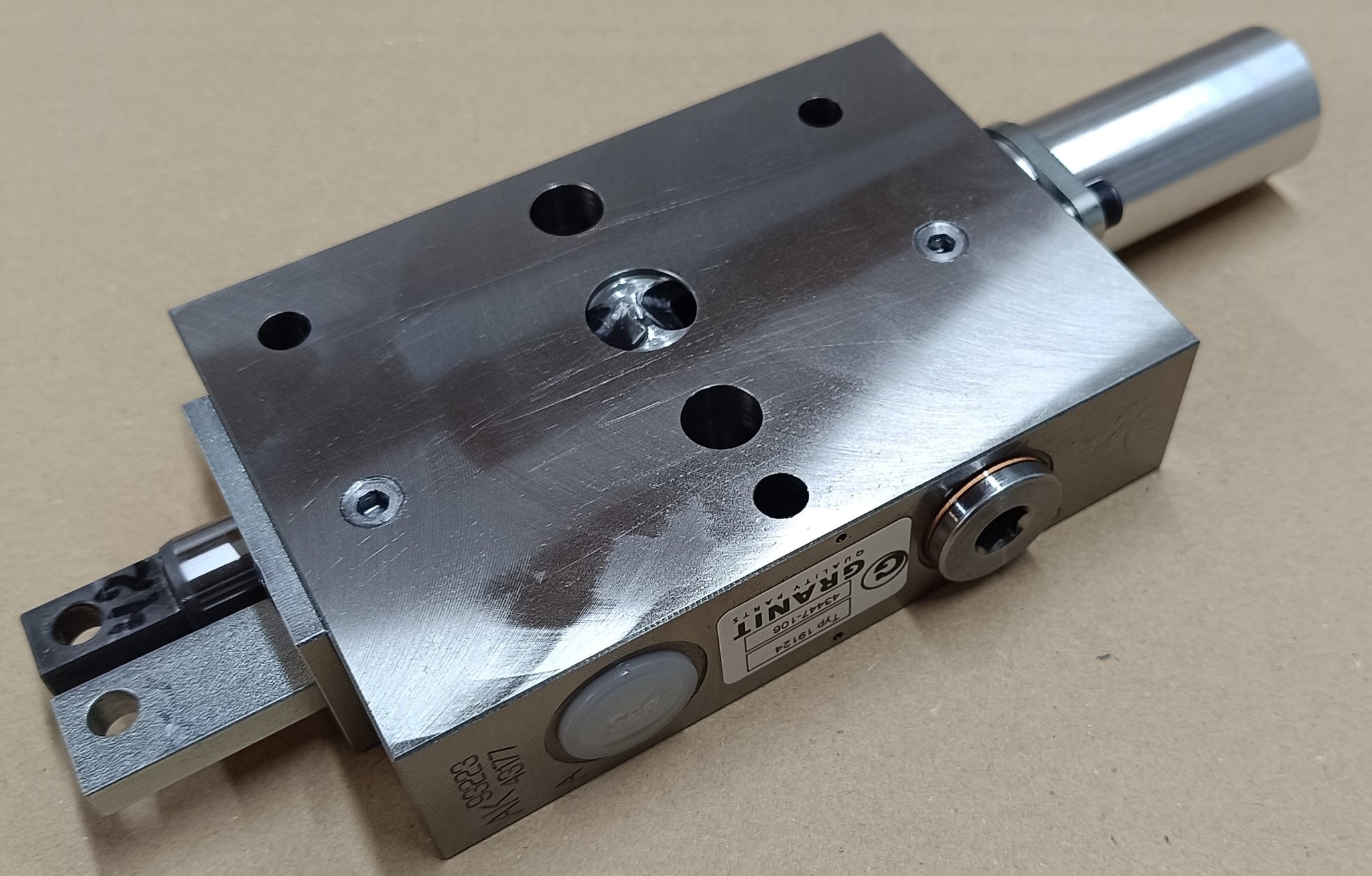

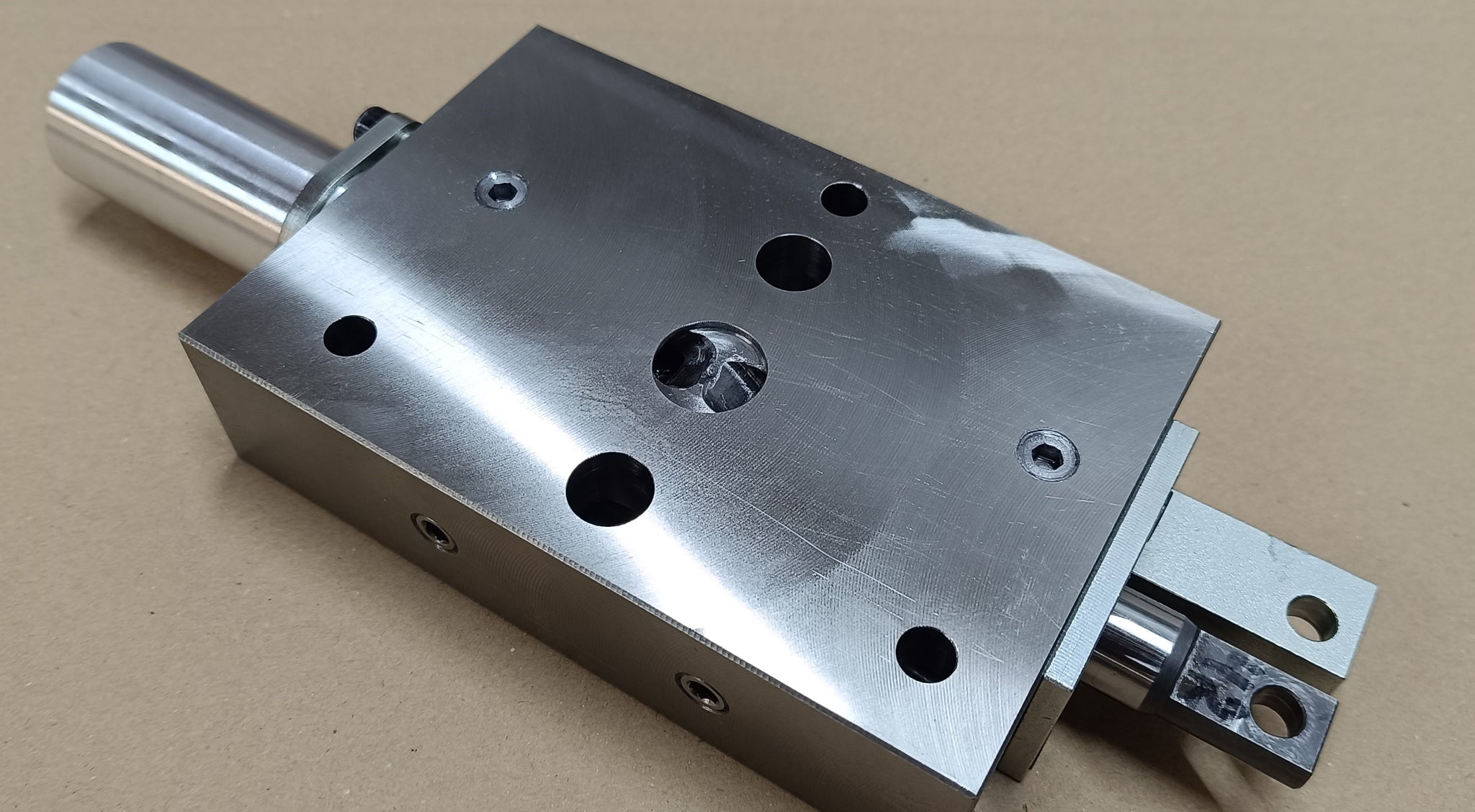

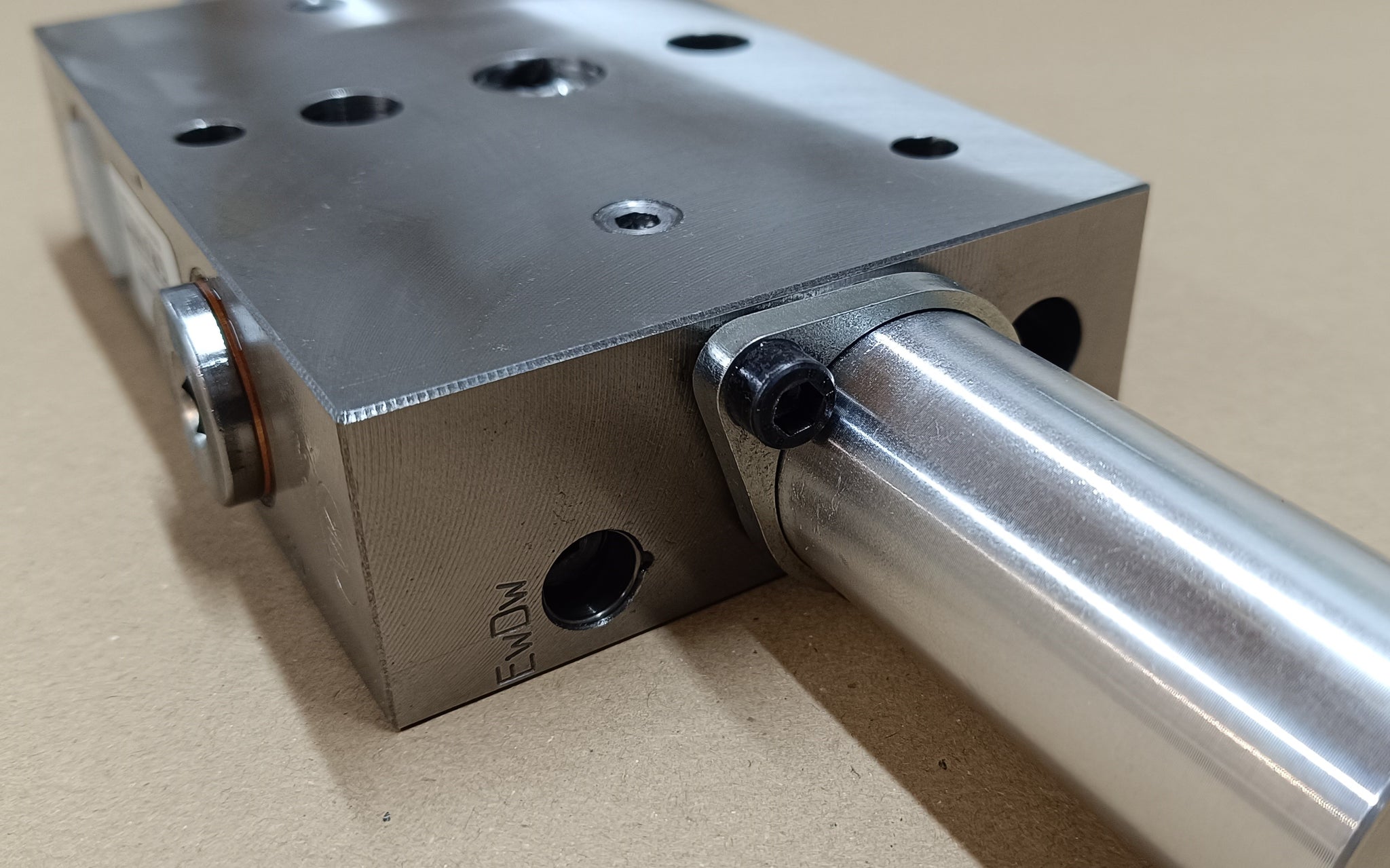

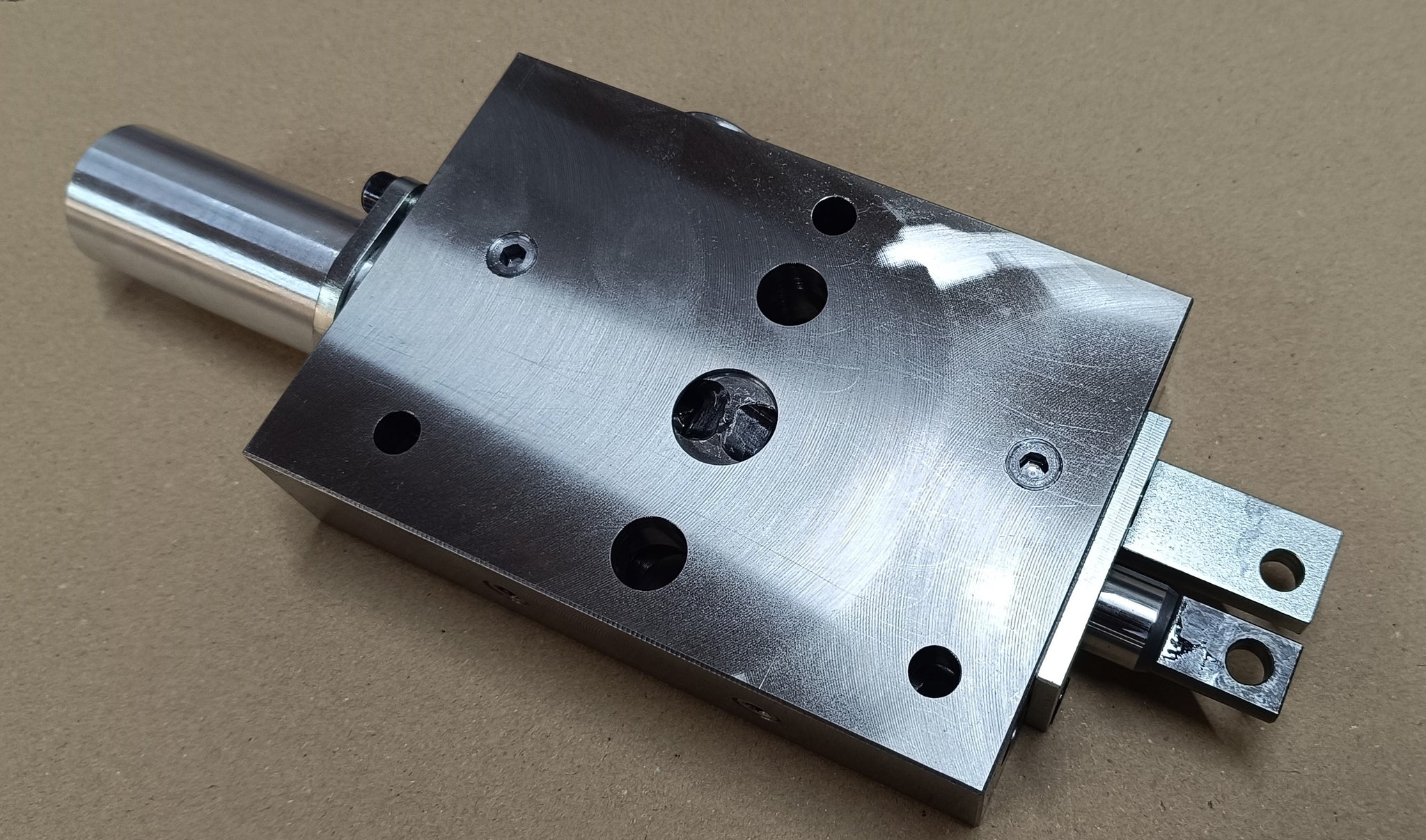

Unité de commande supplémentaire Bosch SB23 OC (technologie de commande AK)
Nous proposons ici des vannes SB23 OC qui ont été installées sur divers tracteurs des fabricants JCB, CASE, IHC, Deutz et Zetor.

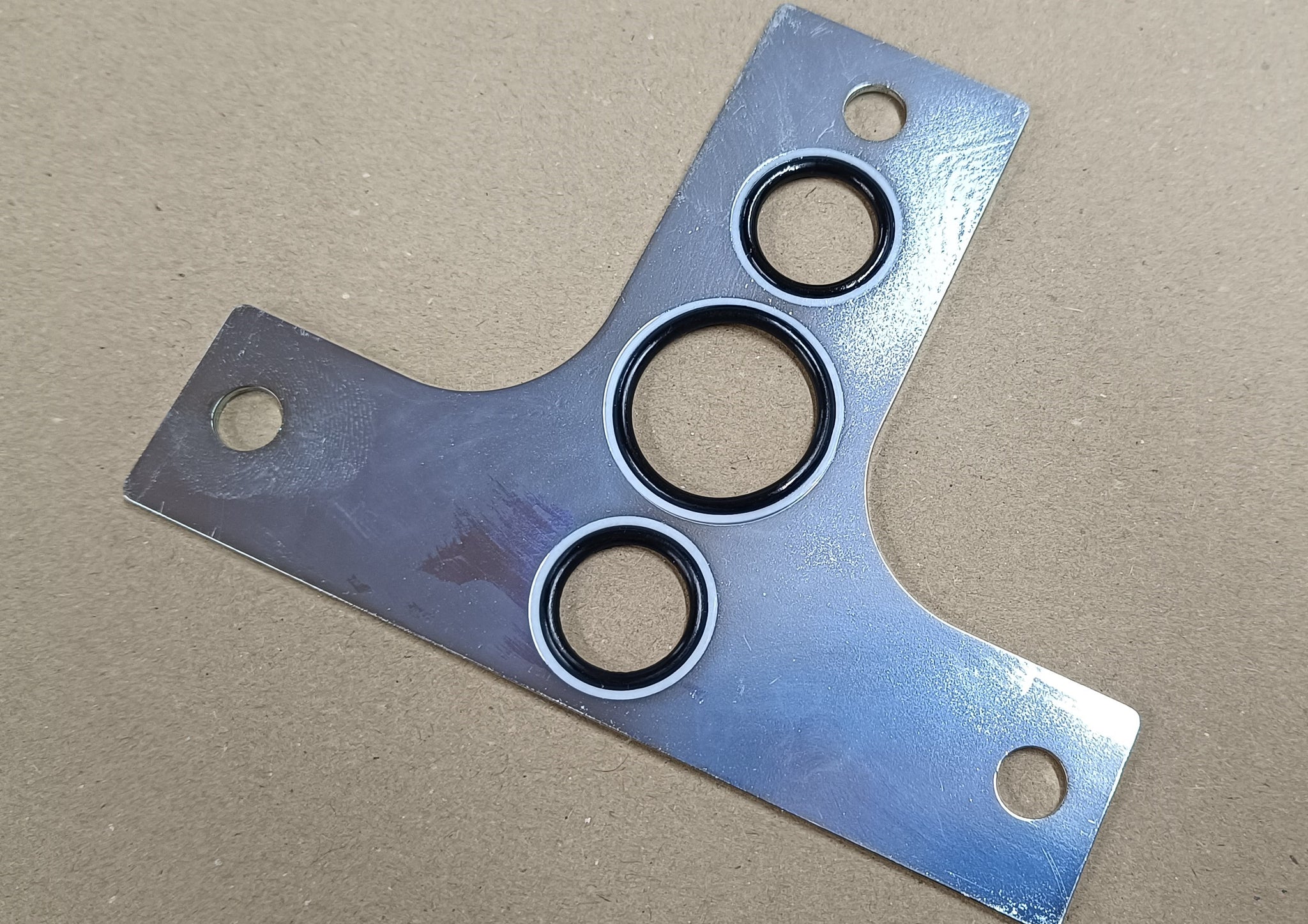

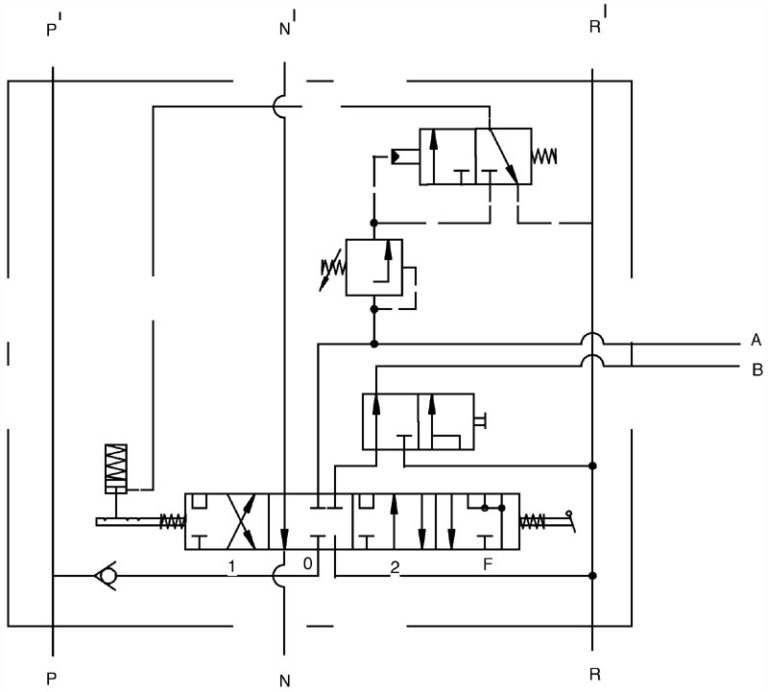

L'unité de commande auxiliaire est un dispositif à quatre positions utilisable pour les vérins de levage à double et simple effet. Ses orifices A et B sont étanches, ce qui limite considérablement les fuites, même avec des charges lourdes. En position de levage, l'unité dispose d'une position de verrouillage, équipée d'un fin de course hydraulique automatique et se déclenchant à 180 bars. Au-delà de la position de descente, la position flottante verrouillée est activée, laquelle n'est pas déverrouillée hydrauliquement (les orifices consommateurs A et B sont raccordés à la conduite de retour). La position flottante peut servir de position de verrouillage de descente pour les vérins de levage à double et simple effet. L'unité de commande auxiliaire peut être commutée du double au simple effet et inversement, même en fonctionnement. La vanne peut être montée à gauche ou à droite grâce à une plaque d'étanchéité librement positionnable.
Pression de service max. [bar] : 220
Pression de retour max. [bar] : 10
Débit nominal [l/min] : 70
Couple de serrage [Nm] : 30
Couverture : positive
Connexions [mm] : M22 x 1,5
Poids [kg] : 4,26
Température de fonctionnement [°C] : -20...+80
Chiffres de comparaison Bosch :
0 521 609 001, 0 521 609 003, 0 521 609 005, 0 521 609 009, 0 521 609 010, 0 521 609 011, 0 521 609 013, 0 521 609 014, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 043, 0 521 609 049, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064, 0 521 609 068, 0 521 609 069, 0 521 609 070, 0 521 609 074, 0 521 609 079, 0 521 609 080, 0 521 609 086, 0 521 609 089, 0 521 609 092, 0 521 609 093, 0 521 609 096
