Bloc de commande quintuple avec commande 1x NG10 4xNG06, compatible LS

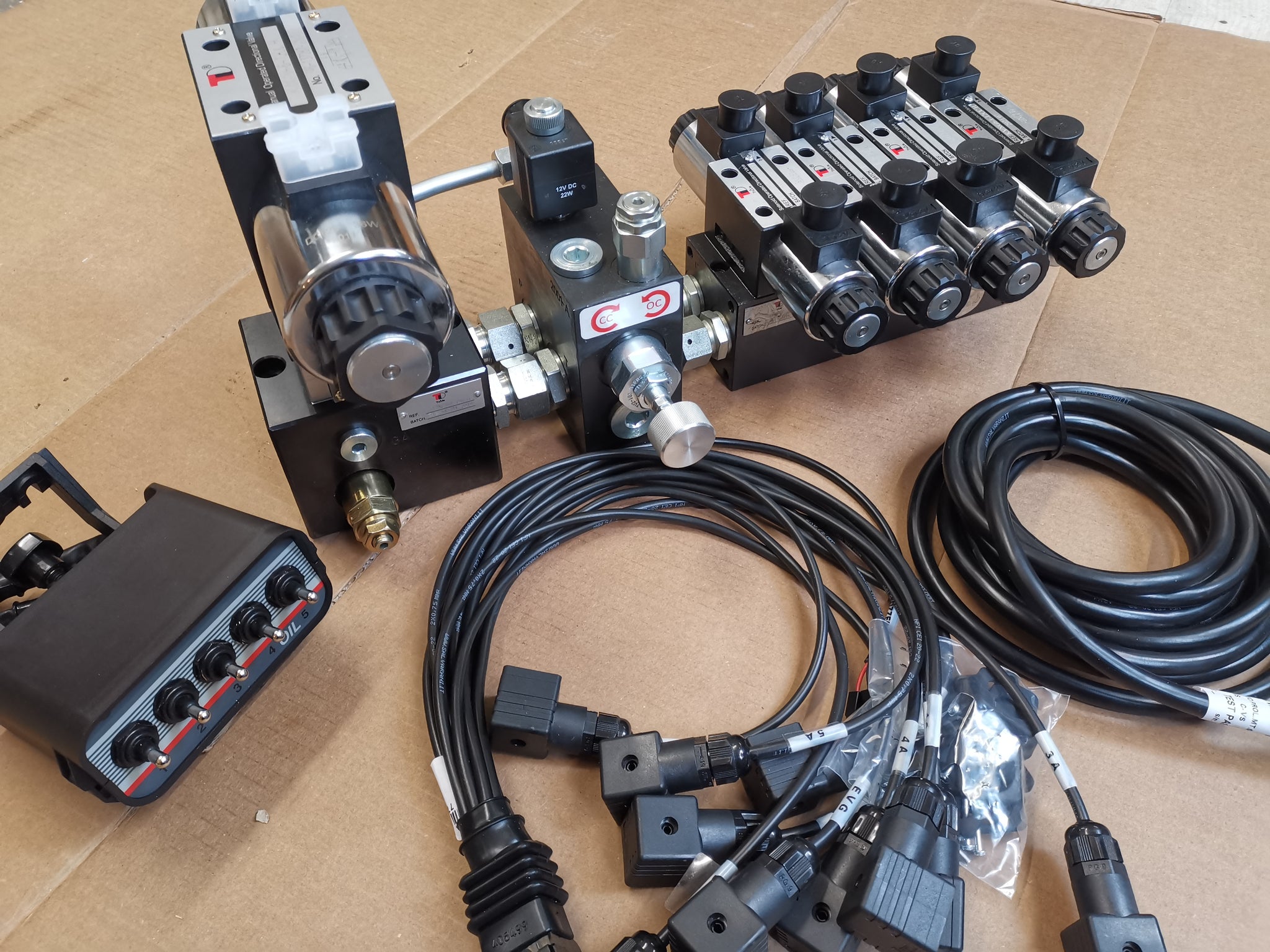

Des blocs de commande prêts à l'emploi avec un boîtier d'interrupteur à bascule et un jeu de câbles correspondant sont proposés ici.
Avec le bloc de commande, par exemple, une commande électro-hydraulique peut être installée ultérieurement sur la tonne à lisier ou sur divers autres appareils.

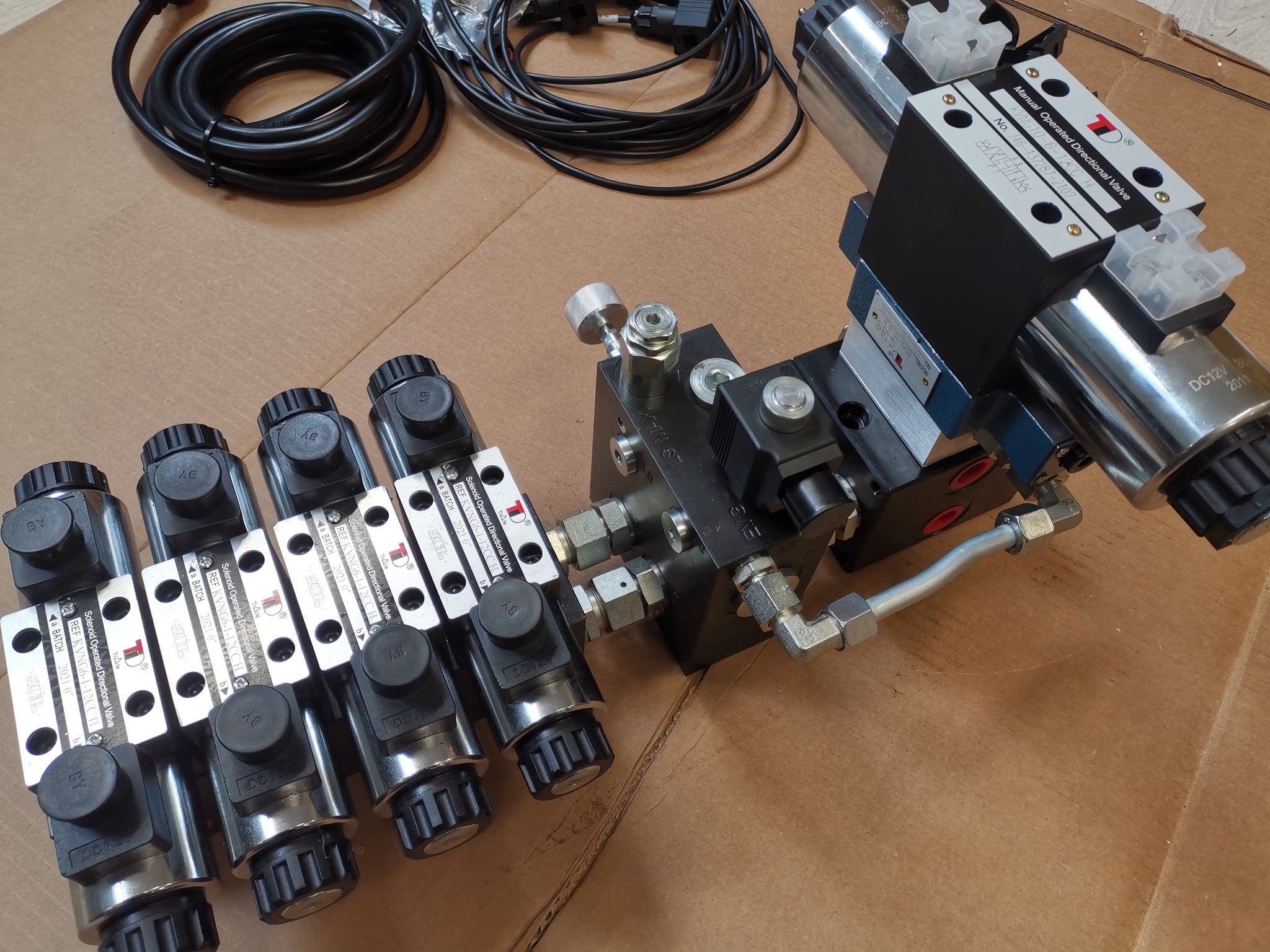

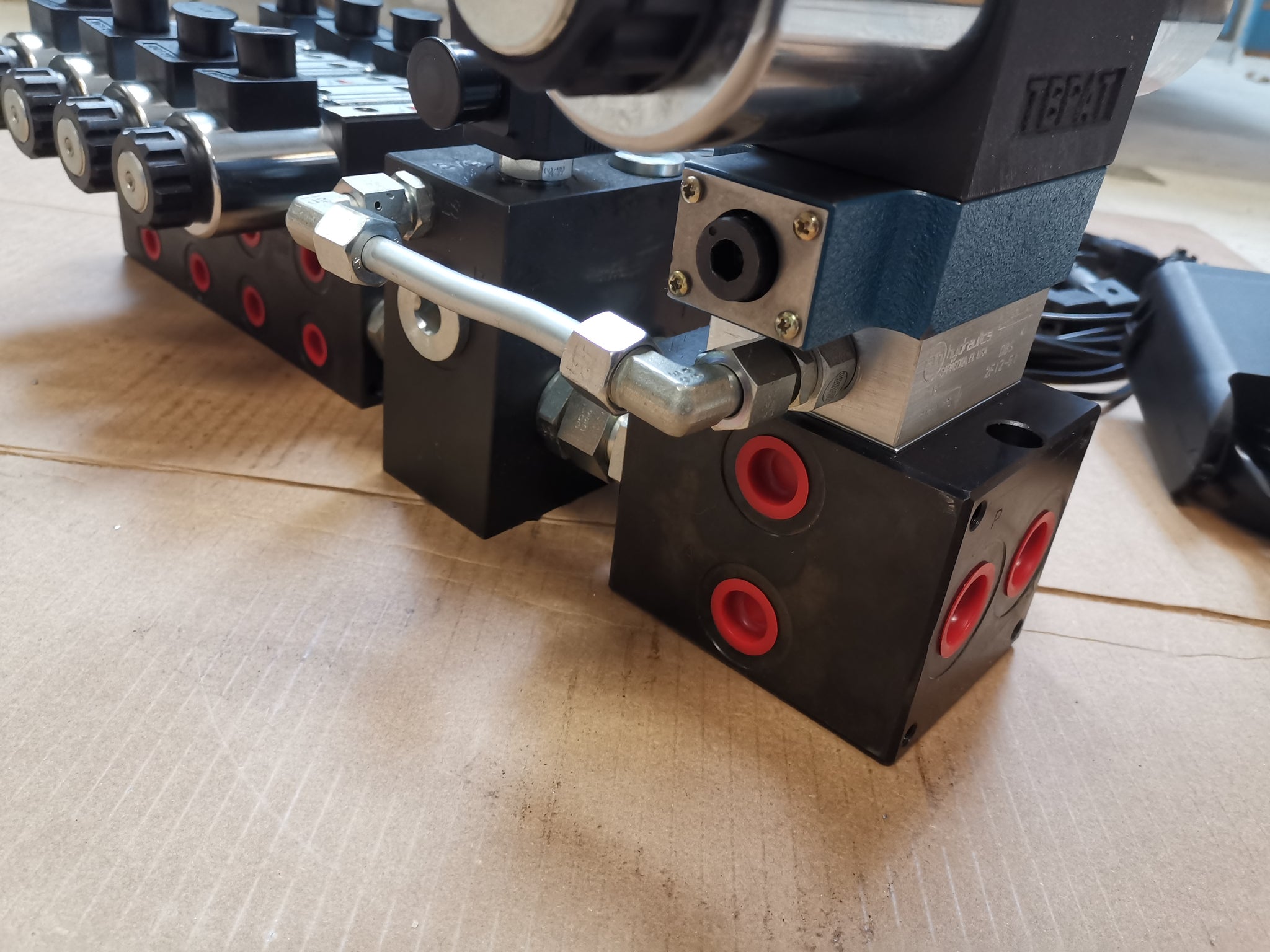

Le bloc de contrôle se compose essentiellement de trois zones différentes.
La première zone est un grand bloc NG10 avec une fonction NG10 double effet pour moteurs hydrauliques (déchargés en position de base).
Cette section dispose également d'un clapet anti-retour réglable pour limiter le débit volumique (et donc la vitesse de tout moteur connecté) dans cette section.

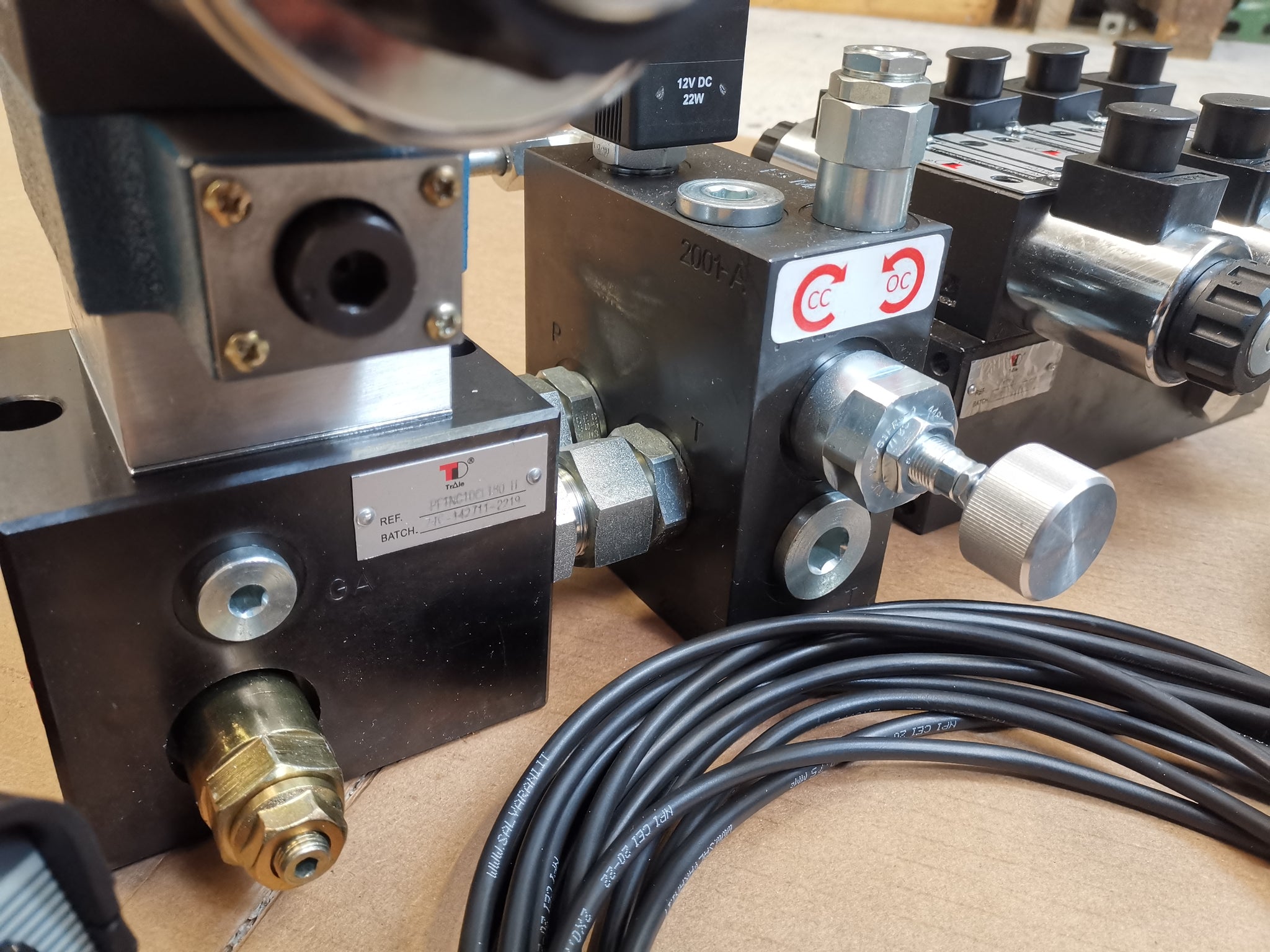

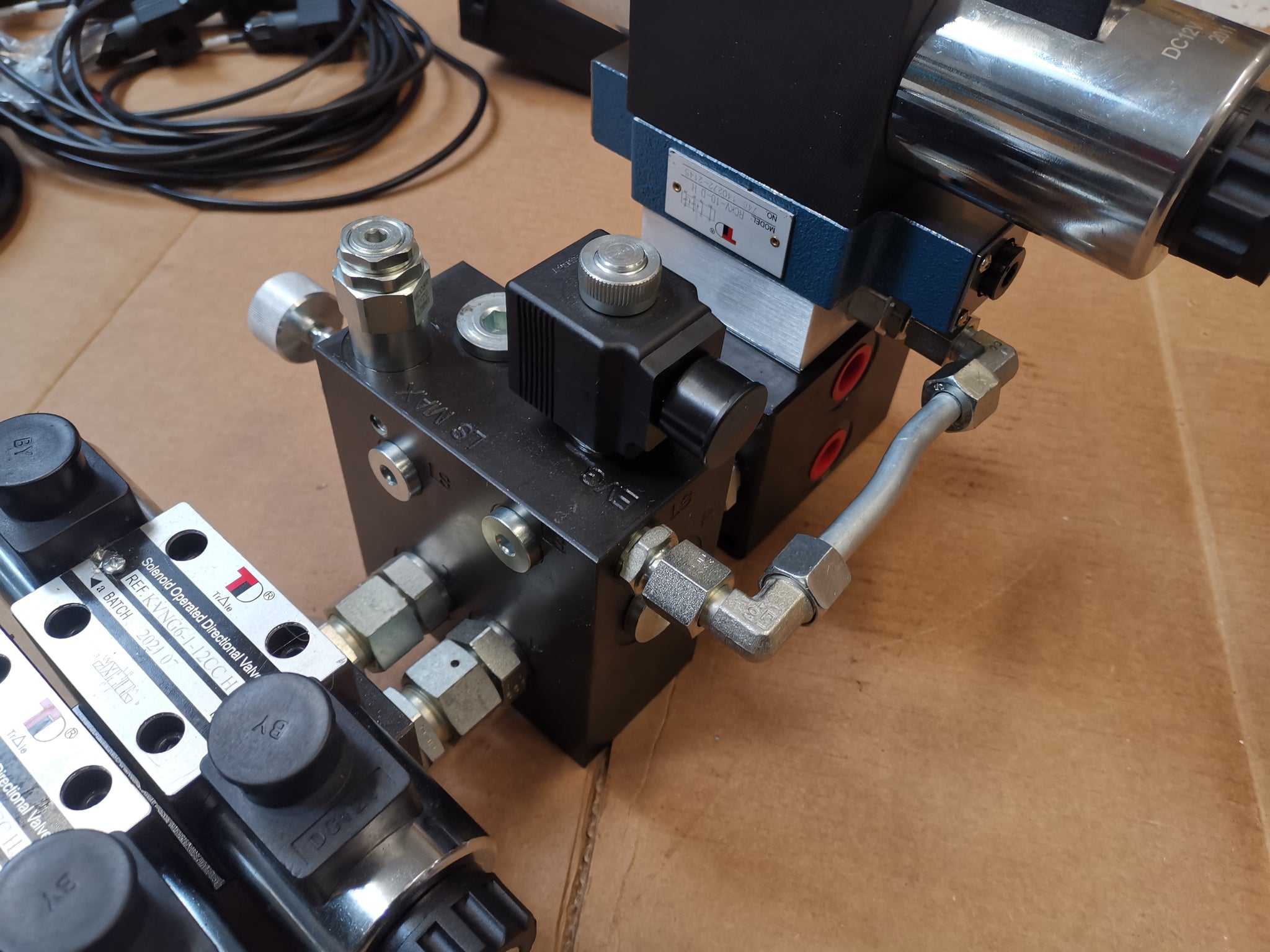

Le bloc central offre la technologie de vannes nécessaire pour passer du fonctionnement LS au fonctionnement à courant constant. La commutation s'effectue via un volant.
L'amortissement LS et le soulagement LS sont également intégrés ici.

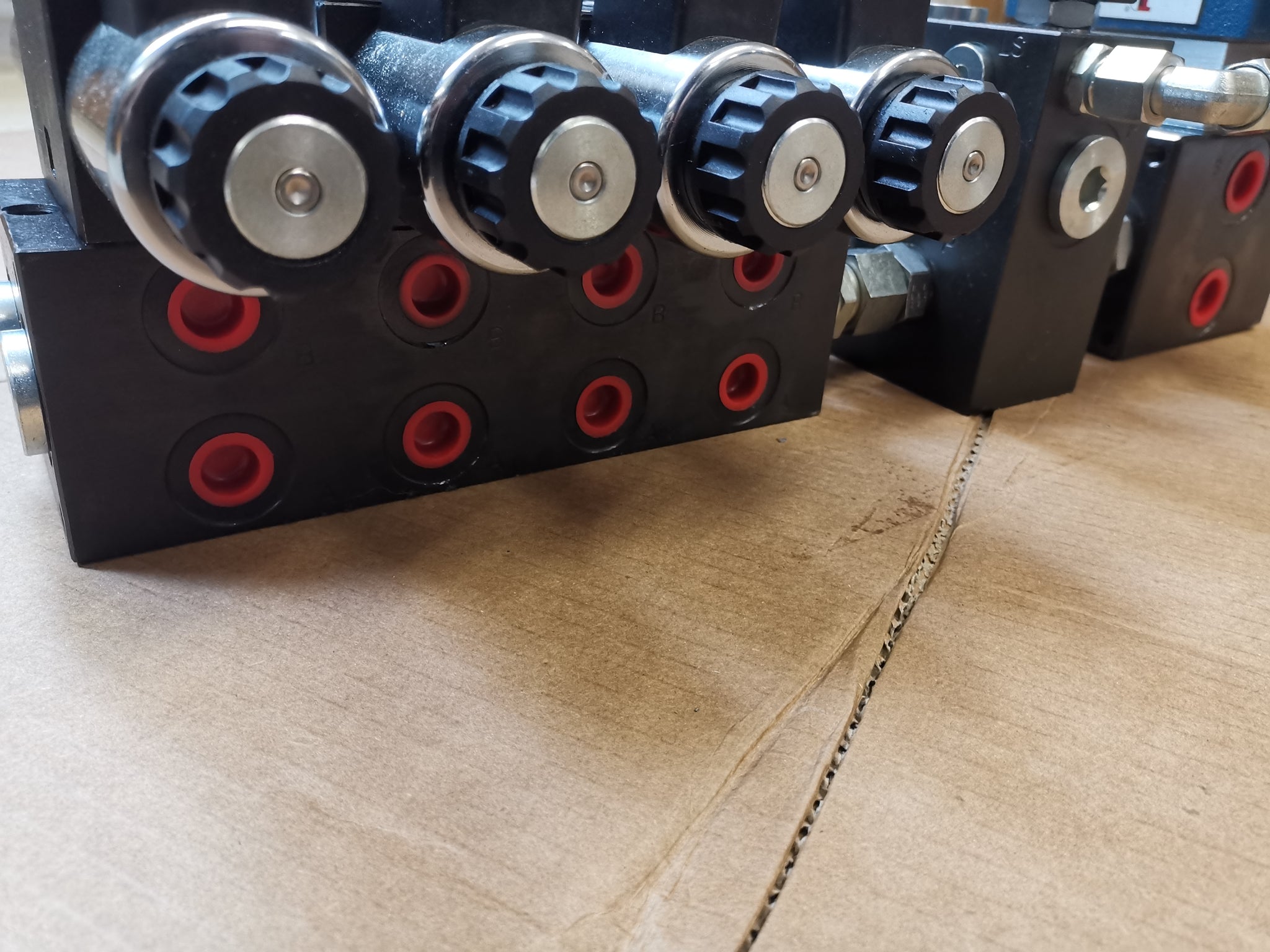

La troisième partie du bloc est un bloc NG06 avec quatre sections à double effet pour toutes les fonctions du vérin (simple effet et double effet). Ces sections sont verrouillées en position de base.

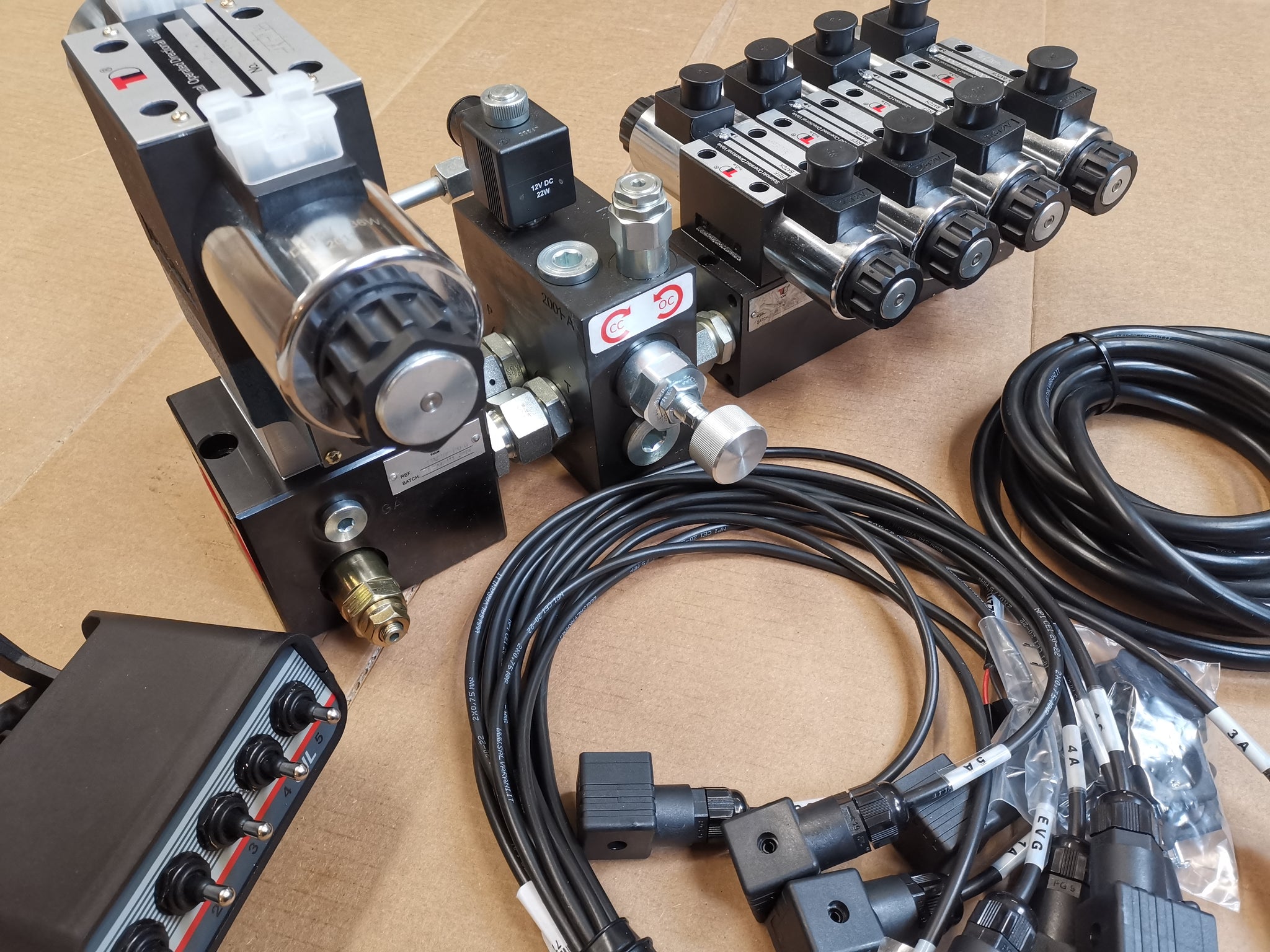

Cette offre comprend la commande sous la forme d'un boîtier interrupteur à bascule.

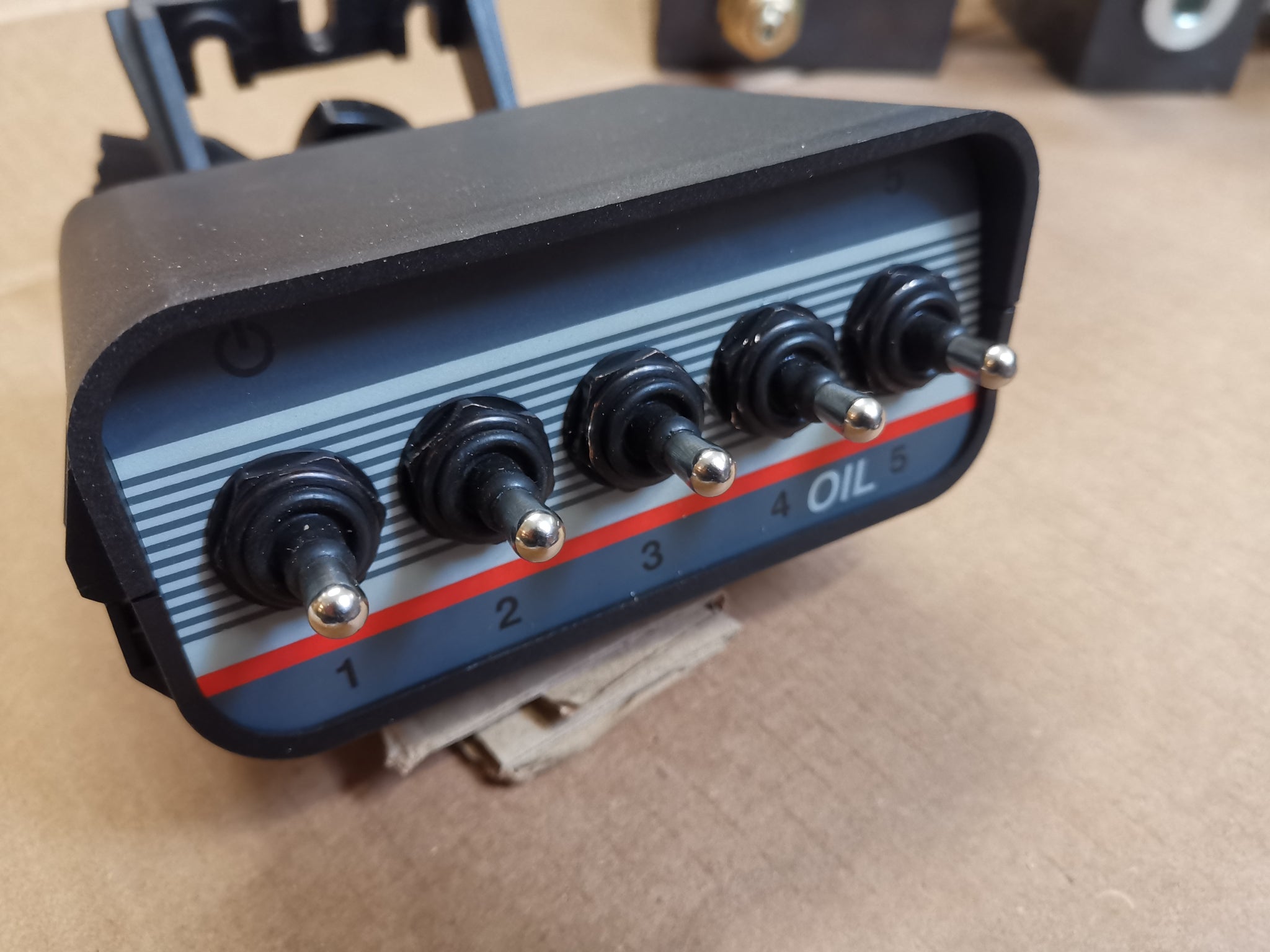

Les quatre premiers interrupteurs à bascule du boîtier OIL éprouvé sont momentanés, pour les sections NG06, le quatrième interrupteur à bascule est verrouillable pour contrôler la section NG10.
Un fusible est intégré au boîtier.

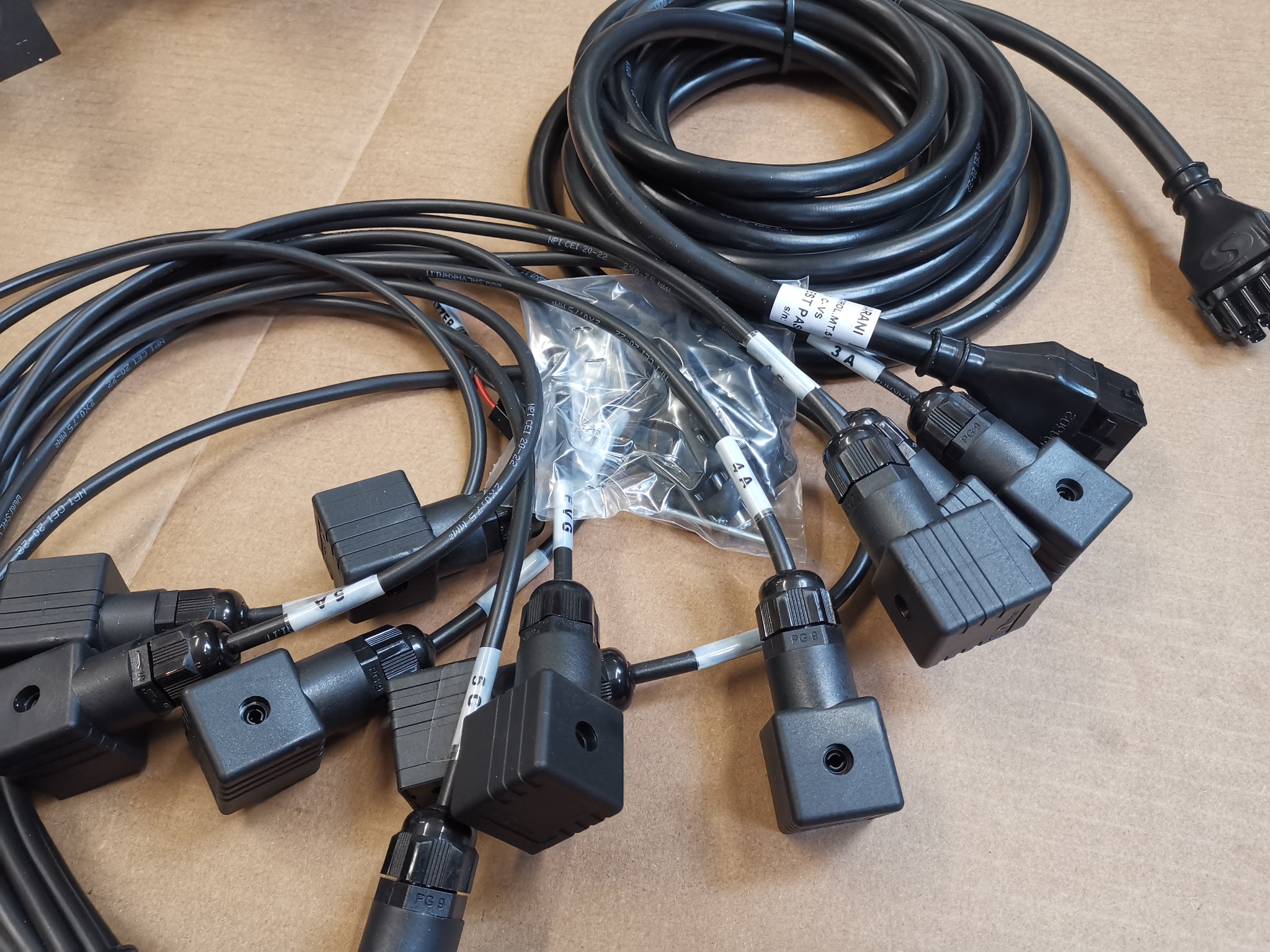

La livraison comprend également un câble de connexion avec une fiche à trois broches et le câble de connexion pour les aimants (étiquetés).

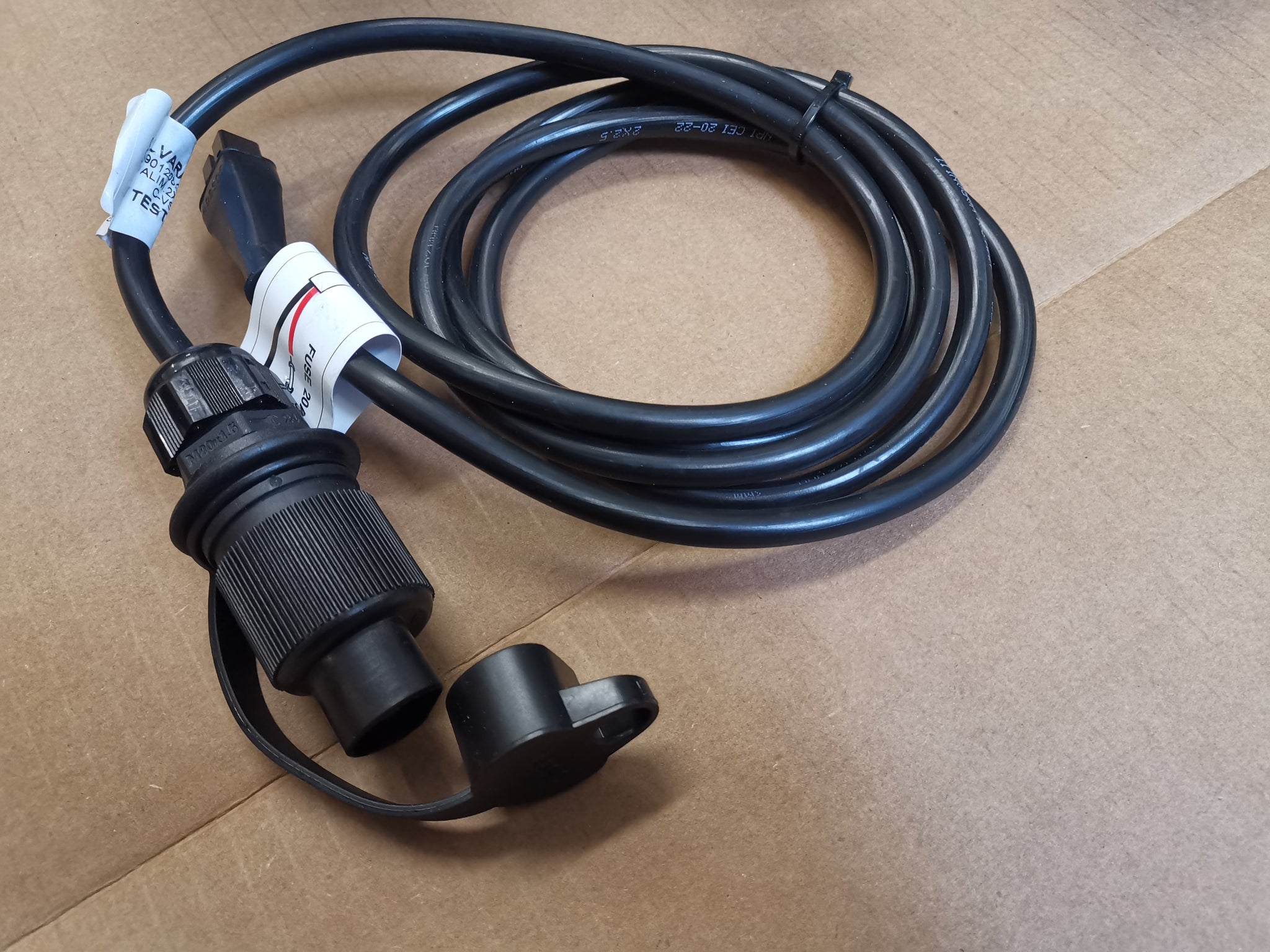

Sont également inclus une rallonge d'une longueur de cinq mètres et le câble de connexion avec une fiche à trois broches.
La commande de la vanne pilote (appelée ECG dans le jeu de câbles) est intégrée dans le boîtier de commande.
Données techniques:
- Ajustable Pression LS maximale : 100-290 bar
- Débit volumique maximum en fonctionnement à courant constant : 100 l/min
- Débit volumique maximum en fonctionnement LS : jusqu'à 250 l/min
- Débit volumique max par section NG06 : 60 l/min
- débit volumétrique maximum par section NG10 : 120 l/min
- Tension de commutation : 12 VCC
- Connexions P/T : 3/4" BSP
- Ports de travail NG06 : 3/8" BSP
- Ports de travail NG10 : 1/2" BSP
- Raccordement LS : 1/4" BSP
D'autres configurations sont disponibles sur demande !
