Push-Pull-Kupplungen BG3 Halter 2+1

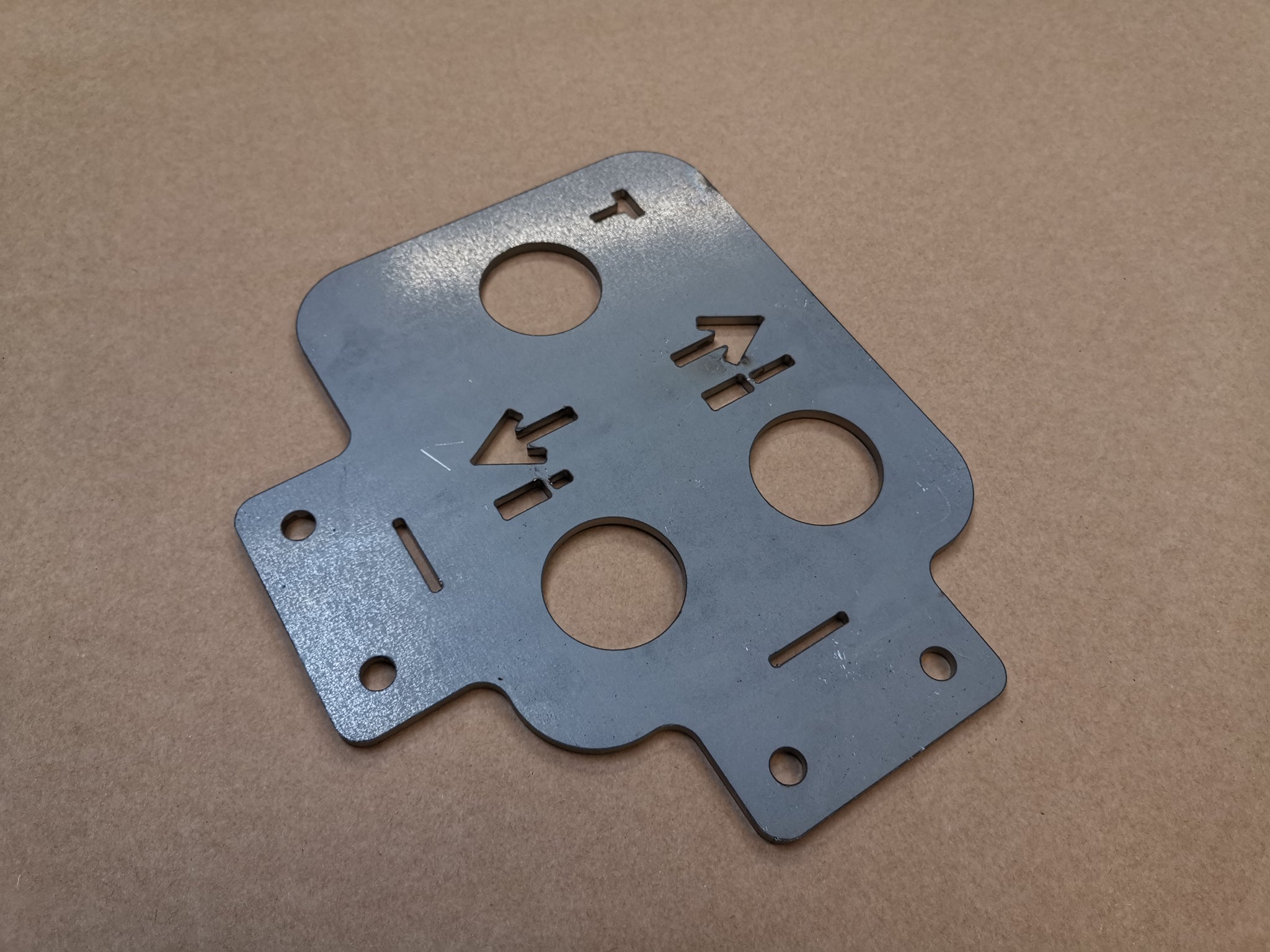

Angeboten werden hier Grundplatten für ein doppeltwirkendes Steuergerät und zusätzlichem drucklosen Rücklauf oder bis zu zwei einfachwirkende Steuergeräte mit zusätzlichem drucklosen Rücklauf.

Diese Grundplatte ermöglicht die korrekte Nutzung der Push/Pull-Funktion der Steckkupplungen. Dazu werden die Steckkupplungen mit Sicherungsringen am Blech frei drehbar montiert.
Nun lassen sich die Stecker nur durch ziehen oder drücken in die Muffen stecken.
Auch eine Abreißfunktion ist damit sichergestellt.

Die Grundplatte lässt sich in verschiedenen Positionen montieren und durch die Entlastungsschlitze auch mit passabler Qualität an dem Schraubstock biegen.
Nicht benötigte Befestigungen können dann abgeschnitten werden.

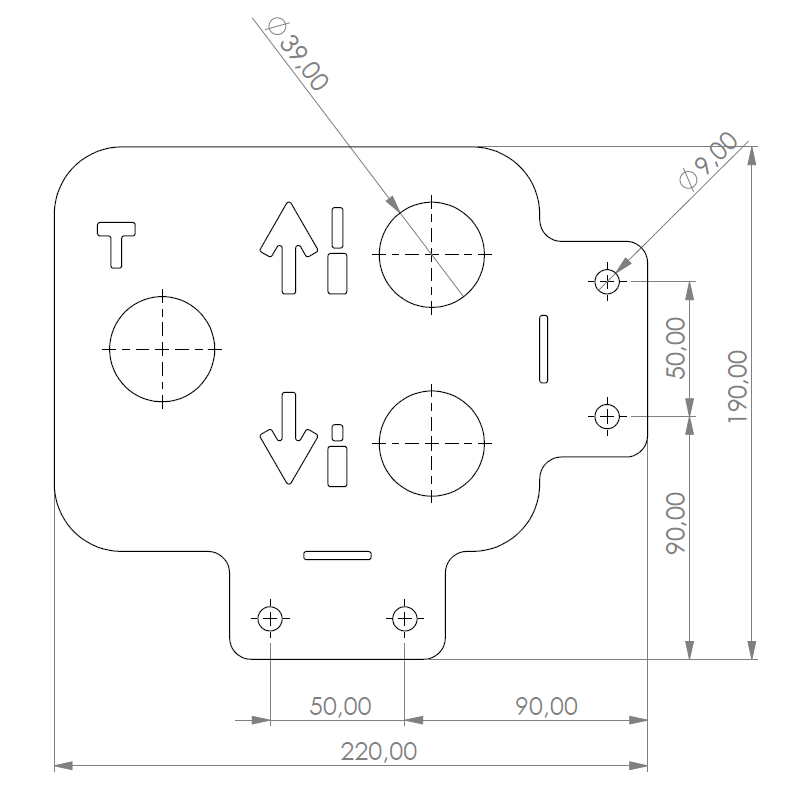

Technische Daten:
- Stahlblech S235
- 4mm Materialstärke
- Laserzuschnitt (mit Sauerstoff)
- Grundmaße: 220x190mm
